Проверить и подрегулировать тепловые зазоры клапанного механизма перед началом и по окончании обкатки, но не ранее чем через 15 минут после остановки двигателя ЯМЗ-7511/7601.

Перед регулировкой зазоров клапанного механизма включить подачу топлива скобой регулятора, снять крышки головок цилиндров, проверить затяжку гаек крепления осей коромысел динамометрическим ключом с Мкр 118–147 Нм (от 12 до 15 кг/см).

Технические требования к затяжке по ОСТ 37.001.031-72.

При регулировке зазоров клапанов и повторной проверке их, коромысла прижать:

— на головке правого ряда цилиндров: выпускных клапанов – к торцу оси; впускных клапанов – к стопорному кольцу.

— на головке левого ряда цилиндров: выпускных клапанов – к стопорному кольцу; впускных клапанов – к торцу оси.

Выпускные клапана правого ряда цилиндров расположены ближе к вентилятору, левого ряда цилиндров – наоборот.

Для регулировки зазора ослабить контргайку регулировочного винта, вставить в зазор щуп и, вращая винт отверткой, установить зазор в пределах 0,25-0,30 мм.

Придерживая винт отверткой, затянуть контргайку и проверить величину зазора. Щуп толщиной 0,25 мм должен входить свободно, а толщиной 0,3 мм – с усилием.

При прокручивании коленчатого вала после регулировки клапанов, из-за возможного биения сопрягаемых деталей газораспределительного механизма, допускается тепловой зазор в пределах 0,2-0,4 мм.

Регулировка зазоров в клапанном механизме обуславливается порядком работы цилиндров 1-5-4-2-6-3-7-8 (для ЯМЗ-7601.10 – 1-4-2-5-3-6) и производится в следующей последовательности:

Вращая коленчатый вал по часовой стрелке (со стороны вентилятора) специальным ключом за болт крепления ступицы шкива и наблюдая за движением впускного клапана первого цилиндра, установить момент, когда он полностью поднимается (т. е. полностью закроется), после чего провернуть вал еще на 1/3 оборота.

В это время в первом цилиндре происходит такт сжатия и оба клапана этого цилиндра закрыты.

Для регулировки зазоров клапанного механизма следующего цилиндра провернуть коленчатый вал в направления вращения до момента полного закрытия клапанов регулируемого цилиндра и дополнительно провернуть еще на 1/3 оборота.

Регулировку зазоров в каждом цилиндре произведите, как указано выше.

Регулировка топливной аппаратуры на двигателе ЯМЗ-7511:

— Проверить и при необходимости отрегулировать угол опережения впрыска топлива.

— Прогреть двигатель до нормального теплового режима.

Рис.14 – Схема регулятора частоты вращения

1 — винт регулировки мощности; 2 — корпус буферной пружины; 3 — гайка колпачковая 4 — болт ограничения максимальной частоты вращения 5 — болт ограничения минимальной частоты вращения

Отвернуть колпачковую гайку и винтом регулировки мощности при упоре рычага управления регулятором в болт ограничения максимальной частоты вращения, установить мощность при частоте вращения коленчатого вала 1900 50 мин-1, которая должна быть (при стандартных условиях по ГОСТ 18509-88) для двигателя ЯМЗ-7511.10 – 290+4 кВт (395+5 л.с.) при часовом расходе топлива не более 66 кг/ч;

После регулировки мощности колпачковую гайку навернуть на винт регулировки мощности до упора.

В контрольной карте на двигатель ЯМЗ-7601/7511 должна фиксироваться фактическая величина атмосферных условий, температуры и плотности топлива.

Часовой расход топлива определять весовым способом двухкратным замером времени расхода 500 грамм дизельного топлива, при этом результаты определяются как среднее арифметическое значение двух измерений, которые не должны отличаться одно от другого более чем на 2%.

Для поддержания постоянной температуры топлива в момент замера расхода, уровень в бачке не должен снижаться ниже 2/3 высоты бачка.

Вокруг погруженных в мерный бачок сливных трубопроводов допускается незначительное выделение мелких пузырьков.

Отрегулировать минимальную частоту вращения холостого хода. Регулировку производить болтом, на упоре, в котором должен находиться рычаг управления регулятором.

При ввертывании болта частота вращения увеличивается, при вывертывании – уменьшается.

Установить частоту вращения коленчатого вала в пределах 640-660 мин-1, затем ввернуть корпус буферной пружины до устойчивости частоты вращения.

Частота вращения холостого хода должна быть в пределах 650-750 мин-1.

Двигатель ЯМЗ-7511/7601 должен устойчиво работать на режиме холостого хода с колебаниями не более ±15 мин-1.

Читайте так же:

Как правильно регулировать клапана змз 402

Проверить устойчивость минимальной частоты вращения холостого хода с присоединительным электротормозом после увеличения частоты вращения коленчатого вала до 1200-1300 мин-1 и резком сбросе рычага управления регулятором до упора в болт.

Проверить максимальную частоту вращения холостого хода, которая должна быть не более 2175 мин-1.

Проверку производить при упоре рычага управления регулятором в болт.

Ограничение мощности двигателей не производить.

После регулировки и предъявительских испытаний опломбировать колпачковую гайку на винте регулировки мощности.

Подтяжку гаек шпилек крепления головок цилиндров производить в порядке согласно руководству по эксплуатации крутящим моментом 216-235 Нм (22-24 кг/см).

Регулировка клапанного механизма ЯМЗ-238ФМ

Тепловые зазоры клапанного механизма предназначены для обеспечения герметичной посадки клапана на седло при тепловом расширении деталей механизма во время работы двигателя. Величина теплового зазора у впускного клапанов устанавливается одинаковой и регулируется в пределах 0,25 0,30 мм. При проверке на двигателе из-за возможного биения сопрягаемых двигателей распределительного механизма тепловые зазоры должны укладываться в пределы 0,20-0,40 мм. При слишком больших тепловых зазорах уменьшается высота подъема клапанов, вследствие чего ухудшаются наполнение и очистка цилиндров, растут ударные нагрузки и увеличивается износ деталей распределительного механизма. При очень малых зазорах в результате нагрева или износа рабочих фасок клапана и седла головки не обеспечивается герметичность камеры сгорания, двигатель теряет компрессию, перегревается и не развивает полной мощности.

Тепловые зазоры регулировать на холодном двигателе или через 15 минут после его остановки.

При регулировке клапанного механизма и повторной проверке тепловых зазоров коромысла клапанов рекомендуется прижать:

— на головке правого ряда цилиндров коромысла выпускных клапанов к торцу оси, впускных клапанов — к стопорному кольцу;

— на головке левого ряда цилиндров коромысла выпускных клапанов к стопорному кольцу, впускных клапанов — к торцу оси.

Выпускные клапана правого ряда цилиндров расположены к вентилятору, левого ряда цилиндров — к маховику. Последовательность регулировки:

1. Выключить подачу топлива.

2. Отвернуть барашки крепления крышек головок цилиндров и снять крышку.

3. Проверить момент затяжки болтов крепления осей коромысел, который должен быть 120-150 Н•м (12-15 кгс•м).

4. Проворачивая коленчатый вал по часовой стрелке (со стороны вентилятора) ключом за болт крепления шкива (рис.46) или ломиком за отверстия в маховике (рис.47) и внимательно наблюдая за движением впускного клапана первого цилиндра, установить момент, когда он полностью поднимется (т.е. полностью закроется). Продолжая вращать коленчатый вал, провернуть его еще примерно на 1/3 оборота. В это время в первом цилиндре происходит такт сжатия, и оба клапана этого цилиндра будут закрыты.

Рис. 46. Проворачивание коленчатого вала за болт крепления шкива.

Рис. 47. Проворачивание коленчатого вала ломиком за отверстие в маховике.

5. Проверить щупом зазор между торцом клапана и носком коромысла у впускного клапанов первого цилиндра и при необходимости отрегулировать.

6. Для регулировки зазоров отвернуть контргайку регулировочного винта, вставить в зазор щуп, и вращая винт отверткой (рис. 48), установить зазор 0,25-0,30 мм. Придерживая винт отверткой, затянуть контргайку и проверить величину зазора. При правильно отрегулированном зазоре щуп толщиной 0,25 мм должен входить при легком нажиме, толщиной 0,30 мм — с усилием.

Рис. 48. Регулировка зазора клапанного механизма.

7. Для регулировки зазоров клапанного механизма следующего цилиндра провертывать коленчатый вал в направлении вращения до момента полного закрытия впускного клапана регулируемого цилиндра и дополнительно провернуть еще примерно на 1/3 оборота. Регулировать зазоры в каждом цилиндре, как указано выше.

Регулировать клапанные зазоры по цилиндрам рекомендуется в порядке их работы 1-5-4-2-6-3-7-8. Порядок нумерации цилиндров изображен на рис. 2.

8. После регулировки зазоров пустить двигатель и прослушать его работу. При появлении стука клапанов остановить двигатель и вновь проверить зазоры.

9. Поставить и закрепить крышки головок цилиндров, проверить состояние прокладок. В месте прилегания крышек масло не должно подтекать.

Тутаевский двигатель регулировка клапанов

С регулировкой клапанов на двигателе ЯМЗ-238, встречается основная масса водителей МАЗов. Только те, кто обслуживает свой автомобиль исключительно на станциях технического обслуживания, избегают этой операции.

Читайте так же:

Регулировка клапанов мотоблока хутер

По регулировке клапанов, написано довольно много рекомендаций и наставлений: от самых простых и незамысловатых до музыкальных. Профессиональные мотористы, регулируют клапана на слух по стуку, который происходит при выборе свободного зазора. Есть также люди, которые регулируют клапана на глаз.

Справедливости ради, стоит отметить, что такие варианты регулировки, если применяет их настоящий специалист, дают хорошие результаты при выставлении зазоров. Однако, описывать подобные методы я не буду, т.к. такими способностями не обладаю, а потому пользуюсь щупом.

1. Инструмент требующийся для регулировки клапанов

2. Причины регулировки клапанов

Когда же следует регулировать клапана? Сразу приходит на ум стук в механизме газораспределения. Понятно, что с такими симптомами в первую очередь проверяют тепловые зазоры и регулируют их.

Стоит также произвести регулировку, если после ремонта пройдена первая тысяча километров или если осуществлялась протяжка головки блока.

Нужно следить за пробегом автомобиля и состоянием всего механизма газораспределения. В случае необходимости, регулировать зазоры клапанов через 10-20 тыс. км и всегда помнить, что увеличенные тепловые зазоры ведут к увеличению расхода топлива.

3. Регулировка клапанов двигателя ЯМЗ-238

Теперь, опишу сам порядок регулировки, который у меня выработался. Первым делом, ставим машину на ровное чистое место и достаем инструмент. Поднимаем кабину и откручиваем клапанные крышки клапанов.

Бывает, некоторые болты с барашками не хотят откручиваться от руки, тогда берем газовый ключ или большой рожковый ключ. Мне при такой проблеме, хорошо помогал ступичный трубчатый ключ на 55, который шел в комплекте инструмента на автомобиль.

Далее, берем накидной ключ на 30 с усилителем и залазим под переднюю часть автомобиля. Если клапана на машине регулируются в первый раз, то берем с собой еще и трехгранный напильник.

Ищем метку впрыска 1-го цилиндра на шкиве коленчатого вала и на передней части шкива обращенной к радиатору, запиливаем риску напротив метки 1-го цилиндра.

Затем, делаем еще одну метку диаметрально напротив первой, а также под 90 градусов к первым двум меткам, ставим еще две метки. Таким образом, мы делим шкив на четыре части под углом 90 градусов.

Теперь, приступаем к выставлению первой заводской метки под 18 градусов и это место на передней плите, следует отчеркнуть хотя бы мелом, т.к. оно еще пригодится.

Вылазим из под машины и проверяем не зажаты ли клапана 1-го цилиндра. Также, убедиться в этом можно по метке топливного насоса, тогда станет понятно, точно ли мы прокрутили двигатель и впрыск находится на 1-ом цилиндре.

Сначала, я тоже так делал и если оказывалось, что впрыск на 6-ом цилиндре, то опять залазил под машину, прокручивал двигатель еще на один оборот и начинал регулировку с 1-го цилиндра в порядке работы двигателя 1-5-4-2-6-3-7-8.

Отрегулировав оба клапана на 1-ом цилиндре, залазим под машину и прокручиваем коленвал так, чтобы вторая риска на шкиве оказалась напротив метки впрыска 1-го цилиндра на блоке. Таким образом, мы повернули коленвал ровно на 90 градусов и можно переходить на левый ряд цилиндров и регулировать следующий по порядку 5-ый цилиндр.

Затем, опять лезем под двигатель, крутим коленвал еще на 90 градусов до совпадения меток и регулируем клапана 4-го цилиндра на правой стороне двигателя. Далее, просто повторяем процесс для всех оставшихся цилиндров в соответствии с порядком работы мотора.

4. Альтернативный метод регулировки клапанов

Парочку раз отрегулировав клапана на двигателе ЯМЗ-238 подобным образом, меня посетила простая мысль и я сократил прокручивание коленвала до точки впрыска 1-го цилиндра.

С этого момента, для меня стало важно просто выставить заводскую метку на шкиве в момент впрыска, после чего, я проверял клапана 1-го цилиндра и если они не были зажаты, то регулировал их, а дальше шел по порядку 1-5-4-2-6-3-7-8. Если же клапана 1-го цилиндра были зажаты, то я начинал регулировку клапанов с 6-го цилиндра, а дальше придерживался порядка 6-3-7-8-1-5-4-2.

Читайте так же:

Регулировка редуктора лодочного мотора ветерок

Такая мелочь, позволяла лишний раз не залазить под машину и не смотреть на привод топливного насоса, а облегчить процесс регулировки клапанов и немного сократить требующееся на это время.

Кто-то привык регулировать клапана по закрытию одного из них, кто-то регулирует сразу два цилиндра вместе. Спорить о том, какой способ лучше, я не буду. Лично мне, понравился именно порядок регулировки приведенный выше, поэтому им и пользовался.

Замена масла, кузовной ремонт/окраска автомобилей, монтаж автозвука/автосигнализаций, развал схождение, ремонт автоэлектрики, ремонт бензиновых двигателей, ремонт карбюратора/инжектора, ремонт ходовой части, шиномонтаж

Россия, Свердловская область, г. Екатеринбург, ул. Монтерская, 3

За более полной информацией о услуге РЕГУЛИРОВКА КЛАПАНОВ ДВИГАТЕЛЯ ТМЗ 8421 ТУТАЕВ, по вопросам заказа услуги, пожалуйста, обращайтесь в фирму АВТОСЕРВИС РТИ. Актуальные цены на услугу на текущий момент вы можете узнать по телефону в Екатеринбурге: +7 (343) 372-33-24

Ответственность за достоверность и актуальность информации по предложению, несет фирма предоставившая данную информацию в своем прайс-листе для размещения на сайте.

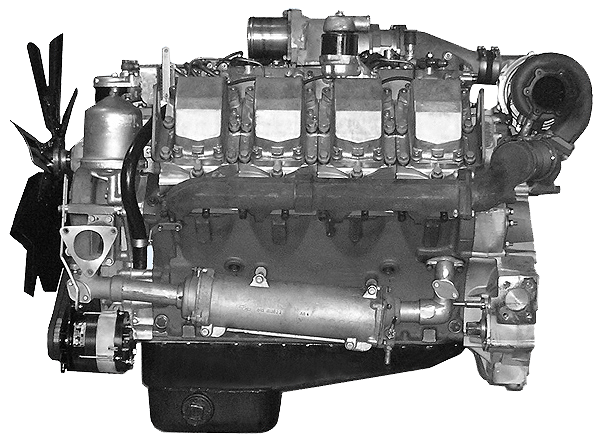

Дизельные двигатели, собранные на Тутаевском моторном заводе (ТМЗ), в техническом плане являются одними из самых современных в России, отличаясь эффективностью, экономичностью и надежностью. Достоинства тутаевских моторов определяются их конструктивными особенностями: это 4-клапанная индивидуальная головка цилиндра, возможность регулировки оптимального надпоршневого зазора при сборке двигателя, поршни с охлаждением внутренней полости маслом, топливная аппаратура с высокой энергией впрыска, встроенный водомасляный радиатор, привод вентилятора через гидродинамическую или фрикционную муфту с автоматическим управлением.

Более 30 лет двигатели ТМЗ эксплуатируются в составе магистральных автопоездов, большегрузных автомобилей-самосвалов, городских автобусов большой и особо большой вместимости, сельскохозяйственных и промышленных тракторов, внедорожной специализированной техники, дизельгенераторных установок, дорожно-строительной техники. Тутаевскими двигателями оснащаются и многократные победители международных ралли «Париж-Дакар» — грузовые автомобили «Камаз-Мастер».

На базе двигателей ТМЗ наша компания выпускает дизельные электростанции серии АД мощностью от 200 до 315 кВт, дизельные приводы серии ПД и дизельные насосные установки с насосами ВД (Д), ГрАТ, ГрАК, ЦНС, ЦН.

Периодичность технического обслуживания

В таблице приводится периодичность технического обслуживания двигателей ТМЗ, а также соответственно сроки смены масла и периодичность смены фильтрующих элементов масла и топлива.

1. Осмотреть двигатель на предмет течи топлива, масла и ОЖ, нормального состояния наружных узлов двигателя

2. Проверить уровень масла и охлаждающей жидкости в двигателе

3. После остановки двигателя проверить на слух работу турбокомпрессора и фильтра центробежной очистки масла

4. По окончании работы заполнить топливный бак топливом, не ожидая его охлаждения во избежание конденсации паров воды

5. Проверить натяжение приводных ремней, при необходимости отрегулировать

6. Слить отстой из топливных фильтров грубой и тонкой очистки. Зимой отстой из фильтров сливать ежедневно после окончания работы.

7. Заменить масло в картере дизеля

8. Промыть фильтр центробежной очистки масла

9. Сменить фильтрующие элементы масляного фильтра

10. Проверить и, если необходимо, отрегулировать установку угла опережения впрыскивания топлива

11. Заменить фильтрующие элементы фильтра тонкой очистки топлива

12. Провести техническое обслуживание форсунок двигателя

13. Проверить легкость вращения ротора турбокомпрессора, при необходимости провести его техническое обслуживание

14. Проверить и отрегулировать тепловые зазоры в клапанном механизме

15. Проверить топливный насос высокого давления, в случае необходимости отрегулировать.

16. Заменить масло и топливо на соответствующее предстоящему сезону

17. Проверить узлы электрофакельного устройства

18. Промыть фильтры-отстойники топлива

Примечание .
ЕТО — ежесменное техническое обслуживание
ТО-1 — первое техническое обслуживание, 125 часов наработки двигателя
2ТО-1 — дополнительно через одно ТО-1
ТО-2 — второе техническое обслуживание, 500 часов наработки двигателя
ТО-3 — третье техническое обслуживание, 1000 часов наработки двигателя
2ТО-3 — дополнительно через одно ТО-3
СТО — сезонное техническое обслуживание

Мощные и экономичные двигатели ТМЗ надежны и удобны в эксплуатации. Однако нужно помнить, что срок службы в значительной степени зависит от регулярного и тщательного ухода за ним. Перед началом эксплуатации ВНИМАТЕЛЬНО изучите "Инструкцию по эксплуатации силового агрегата", прикладываемую к каждому двигателю, и соблюдайте все ее требования. Особое внимание уделите следующим рекомендациям:

Читайте так же:

Мицубиси галант 1991 регулировка клапанов

1. Соблюдайте правила, указанные в разделе "Обкатка нового двигателя". В этот период происходит приработка трущихся поверхностей.

2. Применение топлива, смазочных материалов и охлаждающих жидкостей, не указанных в данном разделе и Инструкции по эксплуатации силового агрегата, запрещено.

3. Запрещается пуск двигателя от постороннего источника электроэнергии с характеристиками (напряжение и сила тока) или суммарной емкостью аккумуляторных батарей, превышающими указанные в инструкции по эксплуатации.

4. После пуска, до включения нагрузки, двигатель необходимо прогреть в начале на холостом ходу до температуры охлаждающей жидкости 40-50 ºС, а затем с увеличением частоты вращения до номинальной постепенно увеличивать нагрузку. Время, в течение которого нагрузку можно увеличить до полной, должно быть не менее 3 минут. нагрузкой до рабочей температуры, указанной в инструкции по эксплуатации. Полная нагрузка непрогретого двигателя не допускается.

5. Не рекомендуется работа двигателя на минимальной частоте вращения холостого хода более 10-15 минут, кроме прогрева холодного двигателя после пуска.

6. Во избежание поломки категорически запрещается включать стартер на работающем или не остановившемся двигателе.

7. Работа двигателя со светящимися лампами сигнализаторов засоренности масляного или воздушного фильтров не допускается.

8. Во избежание поломки турбокомпрессора перед остановкой двигатель должен поработать в течение 3-5 минут на средних оборотах холостого хода.

9. При наличии пробуксовки сцепления при полностью отпущенной педали, а также, при наличии "ведения" эксплуатация не допускается.

10. Техническое обслуживание необходимо выполнять согласно раздела "Техническое обслуживание".

Регулировка двигателя ЯМЗ-238

Любой силовой агрегат в какой-то степени можно назвать музыкальным инструментом, так как его работу и, соответственно, звучание можно отрегулировать и настроить. Если говорить о модели ЯМЗ-238, то регулировка пространства в клапанном механизме позволяет сделать именно это.

Перед тем как ее проводить, нужно включить подачу горючего скобой регулятора. После этого требуется демонтировать крышки на головках цилиндров, а потом проверить закрутку гаек на креплениях осей на коромыслах. Лучше всего это делать при помощи динамометрического ключа.

Дело в том, что при очень серьезных зазорах высота поднятия клапанов падает, что влечет за собой ухудшение наполнения и очищения цилиндров. Кроме того, увеличиваются износ деталей механизма газораспределения и нагрузки ударного типа. Если же зазоры слишком малы, то нет плотного прилегания клапанов к седлам, что существенно ухудшает все показатели двигателя.

1 — втулка оси толкателей передняя; 2 — ось толкателей; 3 — втулка толкателя; 4 — ось толкателей; 5 — втулка оси; 6 — втулка толкателей распорная; 7 — втулка оси толкателей промежуточная; 8 — толкатель коромысла в сборе; 9 — штанга толкателя; 10 — винт; 11 — гайка; 12 — коромысло клапана с втулкой в сборе; 13 — втулка; 14 — кольцо пружинное; 15 — шайба 25,5; 16 — тарелка; 17 — клапан выпускной в сборе; 18 — сухарь клапана; 19 — втулка тарелки; 20 — болт; 21 — ось коромысла; 22 — пружина клапана наружная; 23 — пружина клапана внутренняя; 24 — клапан впускной; 25 — шайба пружин клапана.

Алгоритм проведения регулировки двигателя ЯМЗ-238

Для того чтобы начать проводить эту процедуру, сначала требуется выключить подачу горючего, после чего открутить шурупы крепления крышек головок цилиндров. Затем необходимо проверить, затянуты ли гайки на креплениях осей на коромыслах.

Далее следует поворачивать вал коленчатого типа по часовой стрелке при помощи ключа через болт, закрепляющий шкив. Альтернативный вариант — сзади через люк в нижнем отсеке маховика с помощью спецотверстий. Сам вал надо повернуть где-то на 120 градусов. Когда это будет сделано, то это будет означать, что оба цилиндровых клапана приведены в закрытое положение.

Следующий шаг — проверка щупом пространства между носком коромысла и передней частью клапана. Если это необходимо, то можно произвести регулировку. Для этого нужно открутить гайку на специальном винте, поставить в пространство щуп и поворачивать с помощью отвертки. Нормальное значение расстояния — 0,2–0,3 миллиметра.

Читайте так же:

Регулировка рулевой рейки на шаране

Чтобы отрегулировать остальные зазоры, нужно провернуть коленчатый вал, пока полностью не будет закрыт клапан впускного цилиндра, после чего нужно повернуть его еще на пол-оборота.

Когда это будет выполнено, можно пробовать запускать двигатель и слушать, как он работает. При этом не должно быть слышно никаких звуков. Если они все-таки имеются, то работу нужно остановить и всю процедуру провести заново. После настройки остается лишь поставить обратно крышки цилиндров, закрепить их и проверить состояние прокладок.
