Всё о сигнализации ZONT

Всё о сигнализации ZONT

Озаботился поиском охранной системы для автомобиля. В поле моего зрения попали сигнализации ZONT. Изначально заинтересовали конечно ценой, но при более подробном ознакомлении и функционал оказался на высоте, отзывов довольно мало, у нас на форуме почти нет, немного на драйве, немного в ютюбе и чуть-чуть у установщиков.

Перед приобретением сигнализации решил связаться с производителем – НПО Микро Лайн — http://microline.ru , https://zont-online.ru/contacts .

Нижегородская компания МикроЛайн основана в 2002 году. Разрабатывает и выпускает на собственной производственной базе электронные устройства, бортовые компьютеры Prestige – наверное самые известные изделия данного производителя, сигнализации для дома и авто, парктроники, системы мониторинга и управления, а так же множество другой электроники.

Представитель компании рекомендовал выбрать дилера https://zont-online.ru/dilery/ , посоветовавшись был выбран установочный центр blik.pro (м. Новогиреево или Новокосино, ул. Кетчерская 13/1, (автокомбинат №40), Телефон: +7 (495) 749-55-54).

На сайте установочного центра есть несколько отчетов по установке сигнализаций Зонт — http://blik.pro/work/ , в том числе по фокусам — http://blik.pro/work/37/ и http://blik.pro/work/36/ .
Сами сигнализации так же можно приобрести http://blik-shop.ru/product/6007/ .

И так, сигнализация, выбрал — ZONT ZTC-720, на данный момент это лучшее и максимальное предложение от Микролайна. В дополнение взял сирену и метку.

Технические характеристики

Описание сигнализации

ZONT — современная диалоговая охранно-поисковая система с поддержкой GSM и спутников ГЛОНАСС/GPS, может подключаться по CAN. Она будет защищать автомобиль от угона, несанкционированного перемещения и других противоправных действий. Оповещение владельца будет производиться при помощи сотовой сети и интернета, контролировать сигнализацию возможно при помощи диалогового брелока, телефона или компьютера. Благодаря спутниковой антенне и интернету возможно вести мониторинг перемещения автомобиля, с отображением его маршрута на карте и просмотром скорости на выбранном отрезке пути. Современные технологии позволяют пользователю получить полный контроль над сигнализацией в любое время, на любой удаленности от автомобиля при помощи компьютера, планшета или телефона.
Дополнительно сигнализацию возможно доукомплектовать беспроводным радиореле блокировки Zont МЛ-484, всего можно использовать до 4-х реле, радиометкой Zont МЛ-04, ну, а самое интересное — голосовая сирена Zont МЛ-814.

Интернет-сервис zont-online.ru
Одновременно управляет любым количеством зарегистрированных на одном аккаунте устройств (автомобилей) и предназначен для:
• определения текущего местоположения автомобиля
• дистанционного управления охранной системой
• автозапуска и блокировки двигателя
• управления дополнительным оборудованием автомобиля
• мониторинга движения автомобиля в режиме реального времени
• хранения информации о маршрутах движения и истории событий

Мобильное приложение ZONT
Для устройств на платформе iOS или Android
С его помощью вы можете дистанционно управлять системой практически без ограничения по расстоянию до автомобиля.
Приложение бесплатное. Его можно установить из в Play Market или App Store

Возможности мобильного приложения
• управление режимом охраны автомобиля
• дистанционный запуск двигателя
• дистанционная блокировка двигателя
• управление звуковой и световой сигнализацией
• определение текущего местоположения автомобиля
• определение местоположение смартфона (владельца) относительно автомобиля
• контроль уровня сигналов GSM и GPS/ГЛОНАСС
• контроль температуры
• контроль напряжения б/сети
• просмотр истории событий

Многофункциональный радиобрелок
• Пульт дистанционного управления. Выполняет задачи снятия/постановки на охрану, запуска/глушения двигателя, включения/выключения сирены (режим «Паника»), управляет замком багажника и замком водительской двери
• Метка иммобилайзера. Запрет запуска двигателя при отсутствии метки, глушение работающего двигателя при удалении метки из зоны радиовидимости
• Метка «Свободные руки». Бесконтактное управления режимом охраны и ЦЗ

GSM интерфейс
Обеспечивает управление системой с мобильного или обычного телефона дозвоном на голосовое меню (DTMF-управление) или смс командами. Память системы рассчитана на 5 номеров.

Режим охраны
В режиме охраны система контролирует следующие зоны и события:
• Двери
• Капот
• Багажник
• Зажигание
• Напряжение б/сети
• Сильный удар / слабый удар
• Наклон
• Перемещение
• Глушение GSM сигнала
При нарушении зоны охраны или регистрации тревожного события вам будет отправлено оповещение на Интернет-сервис, а также выполнен дозвон и/или отправлено смс на телефонные номера в соответствии с заданными настройками.

Читайте так же:
Установка сигнализации sherhan magicar

Автозапуск
Вы можете запрограммировать автозапуск по температуре двигателя, по расписанию (времени и дню недели), по временному интервалу, а также выполнить дистанционный запуск по команде. Можно настраивать время работы запущенного двигателя и максимальную температуру прогрева.
Если автомобиль оборудован предпусковым подогревателем, то по команде на автозапуск сначала включается предпусковой подогреватель. Он нагревает двигатель до заданной температуры и отключается, или работает отведённое время. После этого осуществляется автозапуск двигателя.

Блокировка бензонасоса
Система в режиме охраны допускает несанкционированный запуск двигателя, но разрывает блокируемую цепь и глушит двигатель через 2 сек. после начала движения. Одновременно с этим включаются сирена и световая сигнализация.
При включении дистанционной блокировки бензонасоса в ручном режиме (по команде с мобильного устройства или через Интернет-сервис), сразу включаются сирена и световая сигнализация, а блокируемая цепь разрывается когда скорость автомобиля снизится до 40 км/ч.

Блокировка стартера
Система в режиме охраны или по команде дистанционной блокировки исключает возможность запуска двигателя (разрывает цепь стартера).

Аудиопрослушивание салона автомобиля
С помощью встроенного микрофона вы можете прослушать обстановку в салоне автомобиля, а также в радиусе до 2-х метров вокруг него.

Режим «Паника»
Используется для привлечения внимания к автомобилю или для его поиска на парковке.

Режим радиомолчания
Исключает возможность сканирования автомобиля с целью поиска места установки базового блока системы.

Режим «Турботаймер»
Двигатель автомобиля после выключения зажигания может продолжать работу в течение заданного в настройках времени.

Дистанционное управление предпусковым подогревателем
Вы можете дистанционно управлять предпусковым подогревателем автомобиля.

ПИН-код
Снять систему с охраны и отключить все блокировки в случае, когда обычным способом это сделать невозможно (в брелоке/метке села батарейка, нет GSM-сети и т.п), можно с помощью ввода ПИН-кода.

Тревожная кнопка (SOS)
В случае аварии или другого нештатного события вы можете отправить СМС сообщение с заранее запрограммированным текстом и текущими координатами местоположения автомобиля. Сообщение отправляется по вашей команде или автоматически на запрограммированные телефонные номера

Запрет GPRS в роуминге
Для сокращения затрат на сотовую связь и мобильный интернет при нахождении системы в роуминге, Вы можете временно запретить передачу данных по GPRS. Возможность управления системой по GSM связи при этом сохраняется.

Активная охрана
В режиме реального времени осуществляется автоматический контроль связи системы с сервером. В случае пропадания сигнала GSM или его глушения, на адрес электронной почты, указанной при регистрации, будет отправлено тревожное предупреждение.
Дистанционная настройка чувствительности датчика удара/наклона
В процессе эксплуатации системы вам может понадобиться дополнительная настройка чувствительности датчиков удара и наклона. Выполнить ее можно через Интернет-сервис.
Считывание и расшифровка кодов ошибок ЭСУД
При возникновении неисправностей или ошибок электронной системы управления двигателем (ЭСУД), система автоматически формирует и отправляет на запрограммированные номера телефонов смс сообщение с буквенно-цифровым кодом ошибки и его расшифровкой. Ошибки можно сбросить.
Коды ошибок стандарта OBD II
http://microline.ru/sections/Info/

Автоматический контроль баланса СИМ карты
При снижении баланса ниже заданного порога формируется предупреждение о необходимости пополнить счет.
Управление видеорегистратором / камерой
Для определения причины возникновения тревожных событий в режиме охраны, например от удара по машине, Вы можете использовать видеорегистратор или видеокамеру. Для этого, во время монтажа системы на автомобиль, необходимо подключить цепь управления (питания) видеорегистратора (камеры) к основному блоку сигнализации. При таком подключении, по сигналу Тревоги видеорегистратор или камера будут автоматически включены в режим записи события.
Если к базовому блоку системы подключена видеокамера ZM-CAM-DX (опциональное оборудование), то вы сможете режиме реального времени через Интернет-сервис или Мобильное приложение просматривать кадры видеоизображения события (частота смены кадров зависит от качества интернета) а также обстановки в салоне автомобиля или вокруг него.

Голосовая сирена (дополнительная опция)
Предназначена для воспроизведения различные мелодий, звуков и голоса в качестве сигнала тревоги. В личном кабинете Интернет-сервиса Вы сможете самостоятельно выбрать готовую или составить свою, индивидуальную схему звуковых сигналов и предупреждений. Кроме того можно записать собственные звуки, в том числе и голос.
Автомобиль с такой необычной сиреной гарантировано привлечет к себе внимание и вам будет легко отличить звук своей сирены от других!
Нестандартный набор сигналов
Оригинальная схема звукового сопровождения работы охранной сигнализации
Воспроизведение мелодий и голоса
Возможность самостоятельной записи звуковых файлов

Читайте так же:
Установка сигнализации в урае

Инструкции к системе можно скачать на сайте — https://zont-online.ru/katalog/internet-magazin/auto/ztc-720 Кстати в комплекте идет книжечка с довольно простой и понятной инструкцией.

Тех. поддержка

Единая служба технической поддержки НПО Микро Лайн
График работы: с 8.00 до 17.00 (мск)
Бесплатный телефон: 8 (800) 700-37-43

Электронная почта: support@microline.ru

Неофициальный Форум продукции ZONT — http://zont-forum.ru/forum.php

Вопросы и ответы по системам Z O N T. (ZTC-7xx) —
http://www.carhelp.info/forums/showthread.php?t=132472

Есть форум где разработчики принимают предложения по доработке системы — http://zont-ztc.reformal.ru

Основные функции, которые мне были нужны – дистанционное управление сигналкой, с телефона, датчики удара и наклона, а так же автозапуск. Со всем этим выбранная система с лихвой справляется, но для реализации автозапуска не хотелось оставлять чип или ключ в машине. Поэтому мастер посоветовал приобрести iDatalink Start-CAN — БЕСКЛЮЧЕВОЙ ОБХОДЧИК ИММОБИЛАЙЗЕРА И КОНТРОЛЛЕР CAN-ШИНЫ. http://russia.idatalink.com/product/product/product_id/113

В назначенный день приехал к 10 часам по адресу г. Москва, ул. Кетчерская, 13 http://blik.pro/contacts/ http://blik.pro/contacts/#map .

posted image

posted image posted image

posted image

posted image posted image

posted image

posted imageposted imageposted imageposted image posted image

В комплекте с сигналкой шла сим карта — http://tarif-priem-gsm.ru ею пока не пользовался, вставил свою, но предложенная симка с весьма выгодным тарифом.

posted image posted image

В личном кабинете на сайте есть множество настроек которые пользователь может сам установить или поменять, очень удобно. В том числе можно менять сигналы сирены, об этом позже подробно отпишусь, нигде более такого не встречал ранее. Посмотреть как устроена консоль можно здесь (в демо-режиме) https://zont-online.ru

posted image posted image

posted image

Пока системой пользуюсь несколько дней, возникают вопросы, но Алексей и техподдержка помогают. Есть парочка не решенных вопросов, но думаю и с ними справимся, по крайней мере я надеюсь В любом случае тут отпишусь как это все работает.

Возможно еще не раз посещу Блик и Алексея, так как есть идеи усовершенствования системы охраны, а так же шумки дверей и замены штатных колонок.

Описание охранной сигнализации Зонт

Описание охранной сигнализации Зонт

Охранная сигнализация

Фирма-производитель Zont выпускает доступные, современные и многофункциональные системы защиты различных объектов. Охранная сигнализация Зонт – последние М2М-технологии, позволяющие создавать современные системы, подходящие для монтажа на различных объектах: от коттеджей до офисов, складов и магазинов.

Назначение изделия, стоимость

Надежная защита дома без лишних затрат

В режиме охраны проводная или беспроводная система осуществляет мониторинг безопасности в офисных, коммерческих помещения и жилых домах. При срабатывании датчиков, ОПС направляет владельцу оповещение, включает тревогу.

Система Зонт может быть использована для решения следующих задач:

  • обеспечения надежной защиты на различных объектах;
  • модель Zta-110 поддерживает различные датчики охраны: целостности стеклопакетов, открытия дверей, окон;
  • быстрое оповещение об утечке газа, воды, пожаре на объектах;
  • дистанционной мониторинг обстановки с помощью видеокамер, микрофонов с мобильных устройств.

Приобретение изделия оправдано, если владельцу недвижимости требуется своевременно узнать о проникновении сторонних лиц на объект, проконтролировать состояние питания, прослушать помещение, включить предупреждающую сирену. Комплект оборудования Зонт обойдется в 6-9 тыс. рублей.

Важно! Оповещение придет на мобильник независимо от того, на каком расстоянии владелец находиться от дома. Главное, чтобы он был в зоне действия сети GSM.

Комплект системы GSM для дачи и гаража

Базовая комплектация, функциональные особенности

Охранная сигнализация Зонт отправляет смс-уведомление в автоматическом режиме на номера, занесенные в память ОПС. Всего доступно 5 вариантов записи. Информация о происшествии отображается и в личном кабинете владельца.

В комплект входят 2 датчика движения, несколько брелков управления, микрофон, аварийный аккумулятор и блок питания, а также сим-карта с единым тарифным планом по РФ.

ОПС работает с проводным оборудованием, сигнальными приборами разного назначения, датчиками, а также радиоканальными устройствами, функционирующими на частотах 868/433 МГц.

Функциональные характеристики системы Зонт:

  • 10 зон и датчиков на одно помещение;
  • 6 ШС (до 10 регистраторов в шлейф);
  • 6 подотчетных проводных выходов;
  • срабатывание извещателей, регистраторов;
  • восстановление, потеря питания объекта;
  • изменение климата в помещении;
  • режим исправности, работы подсоединенного оборудования;
  • обратная связь, дистанционный контроль по линии GSM при дозвоне;
  • удаленный доступ к настройке, состоянию параметров через личный кабинет.
Читайте так же:
Установка сигнализации в эскор

Беспроводные комплексы Зонт просты в применении, не только для профессионалов, но и простых обывателей. Осуществлять контроль можно с помощью специального сервиса онлайн со смартфона, планшета или ПК. Это очень удобно, если владелец находится на работе или в отъезде.

Внимание! Интернет-сервис позволяет дистанционно деактивировать или включить ОПС, а также подключить отдельные функции (сирену, камеру), контролировать работоспособность приборов отопления, просматривать и прослушивать, что происходит на объекте, находящемся под охраной.

Схема установки и настройки системы Зонт

Установка сигнализации в помещении

Сигнализация GSM Зонт – готовая система для охраны квартиры, загородного дома или гаража. Монтаж комплекта занимает около 2-3 минут и не предполагает наличия профессионального оборудования, специальных инструментов. Управление и контроль производится через мобильную сеть, приложение на планшете или смартфоне, web-сервис.

К блоку управления привязан пульт дистанционного контроля, комплект датчиков, для монтажа, настройки сигнализации не понадобиться даже отвертка.

Предложения конкурентов, оценка системы Зонт

Устройством и подсоединенными к нему приборами можно управлять при дозвоне на меню или командами с разрешенных номеров, занесенных в память оборудования либо с других телефонов при вводе специального кода.

При выборе системы можно обратить внимание на модели охранных сигнализаций других производителей:

  • устройство охраны Sapsan – 6-10 тыс. руб.;
  • GSM комплект Кситал – 8-11 тыс. руб.;
  • беспроводная сигнализация Страж – 8-12 тыс. руб.

Совет! При выборе оптимального комплекса необходимо внимательно ознакомиться с ее характеристиками, изучить инструкцию.

Каждая сигнализация в базовой комплектации рассчитана на определенную площадь, решение конкретных задач, при наличии дополнительного оборудования количество опций можно увеличить.

Сигнализация Зонт – лучший вариант для мониторинга квартиры, если ее владельцу необходимо решить данную задачу своими руками без помощи профессионалов, сложного монтажа.

Беспроводная система фирмы Zont – оборудование, сочетающее в себе привлекательную стоимость, большой набор опций и высокое качество. Установить, а также настроить сигнализацию можно самостоятельно.

ZONT ZTC-700

Спутниковая охранно-поисковая система с GPS и GSM ZONT ZTC-700

ZONT ZTC-700

Нет в наличии. Смотрите другие сигнализации с автозапуском.

Описание устройства

ZONT ZTC-700 — современная диалоговая охранно-поисковая система с поддержкой GSM и спутников ГЛОНАСС/GPS, может подключаться по CAN. Она будет защищать автомобиль от угона, несанкционированного перемещения и других противоправных действий. Оповещение владельца будет производиться при помощи сотовой сети и интернета, контролировать сигнализацию возможно при помощи диалогового брелока, телефона или компьютера. Благодаря спутниковой антенне и интернету возможно вести мониторинг перемещения автомобиля, с отображением его маршрута на карте и просмотром скорости на выбранном отрезке пути. Современные технологии позволяют пользователю получить полный контроль над сигнализацией в любое время, на любой удаленности от автомобиля при помощи компьютера, планшета или телефона.

Автозапуск

Дистанционный запуск двигателя удобнее и быстрее всего можно совершить при помощи отдельной кнопки брелока или через мобильное приложение, ровно как и остановить двигатель. Автоматический запуск настраивается через специальный сервис Zont. Доступны настройки длительности работы двигателя, глушения двигателя по достижению определенной температуры. Автоматический старт двигателя осуществляется по температуре и 5-ти возможным расписаниям с указанием дня недели и времени. Для того, чтобы задать периодический запуск, потребуется отправить СМС-команду с указанием промежутка запусков.

Автозапуск Zont

Онлайн-сервис

В меню настроек онлайн-сервиса можно просмотреть некоторые данные и настроить параметры сигнализации. Доступны:

  • информация о расходе топлива;
  • показания температур двигателя, салона, окружающей среды;
  • настройка чувствительности датчиков удара и наклона;
  • настройка оповещений.

Особенности сигнализации Зонт 700

  • Передача данных происходит диалоговым способом, что исключает любые попытки интеллектуального взлома.
  • Частота 2.4ГГц для управления радиореле блокировки.
  • Наличие интернет-сервиса.
  • Оповещение голосовыми, SMS-сообщениями о срабатывании сигнализации с уточнением тревожных зон.
  • Двухуровневый датчик удара, датчик наклона, датчик перемещения.
  • Дистанционный запуск двигателя с телефона.
  • Возможность настройки автозапуска двигателя по температуре, расписанию и таймеру.
  • Возможность дистанционной блокировки двигателя.
  • Мониторинг перемещения автомобиля с уточнением скорости на определенных участках.
  • Прослушивание салона с помощью встроенного микрофона.
  • Определение местоположения автомобиля.
  • Дистанционная блокировка двигателя.
  • Режим радиомолчания.

Управление охранной системой может производиться:

  • брелоком;
  • с помощью голосового меню тоновыми командами;
  • СМС-сообщениями;
  • через приложение для смартфона;
  • с помощью интернет сервиса.
Читайте так же:
Установка видеонаблюдения сигнализации на даче

Благодаря приложению ZONT для iOs и Android можно легко управлять сигнализацией, просматривать историю событий и видеть местоположение автомобиля на карте. Нажатием одной кнопки можно заблокировать двигатель.

Приложение ZTC 700

Для повышения безопасности транспортного средства, возможно доукомплектовать сигнализацию беспроводным радиореле блокировки Zont МЛ-484. Всего можно использовать до 4-х реле.

Карта монтажа сигнализации ZONT ZTC-700 и iDataLink StartCAN на Toyota Land Cruiser Prado 2014 г.в. с использованием протокола 2-way

Карта монтажа сигнализации ZONT ZTC-700 и iDataLink StartCAN на Toyota Land Cruiser Prado 2014 г.в.

Ахтунг! Карта монтажа носит рекомендательный характер и рассчитана на квалифицированных и адекватных установщиков.

1 – Подготавливаем модуль iDataLink StartCAN – заливаем прошивку SCA(ALL)-TL2. В настройках разрешаем всё чтение и управление через 2-way. Важно! При первом включении необходимо выбрать режим работы 2-way (зелёный светодиод будет моргать одиночными вспышками, нужно нажать кнопку на 3-4 секунды, пока светодиод не погаснет).

2 – Подготавливаем SIM карту для системы. Карта должна быть активна, на ней должен быть положительный баланс, отключен PIN код и подключены голосовые вызовы, интернет и СМС. Желательно использовать термостойкие М2М карты.

3 – Подключаем ZTC-700 к компьютеру и обновляем прошивку на самую свежую через USB порт, согласно инструкции с официального сайта, потом отключаем USB и подаём на систему 12 Вольт питания, светодиоды переморгнутся и загорится красный. Можно отключить 12 Вольт, Подключить USB и приступить к первоначальной настройке сигнализации. На вкладке ОБЩИЕ настраиваем APN и USSD баланса. На вкладке АВТОЗАПУСК выставляем задержку между вкл. зажигания и стартера, тип КПП, кнопку СТАРТ, время прогрева и вот такие важные настройки.

Карта монтажа сигнализации ZONT ZTC-700 и iDataLink StartCAN на Toyota Land Cruiser Prado 2014 г.в.

На вкладках ДОВЕРЕННЫЕ НОМЕРА и ОПОВЕЩЕНИЯ временно вписываем свой номер телефона. На вкладке CAN выбираем автомобиль и тип обходчика iDataLink. Галочки для начала ставим как на фото. В процессе экспериментов выяснилось, что ZONT не увидел через CAN статуса багажника. iDataLink увидел саму калитку, но не увидел стёклышко, что интересно, но факт. Так же назначаем управление ЦЗ на StartCAN, т.к. было замечено, что ZONT не открывает ЦЗ после автозапуска через свой CAN.

Сигналы Зажигание и Тахометр я предпочёл взять по аналогу, штатного концевика капота в данном автомобиле не оказалось. Статус штатной охраны не удалось получить по 2way до конца корректно – производитель в курсе, вполне вероятно, что решит проблему в ближайшем будущем, тогда можно установить эту галочку и не считывать статус ЦЗ из CAN и не подключать вход подтверждения по аналогу, но пока так.

Карта монтажа сигнализации ZONT ZTC-700 и iDataLink StartCAN на Toyota Land Cruiser Prado 2014 г.в.

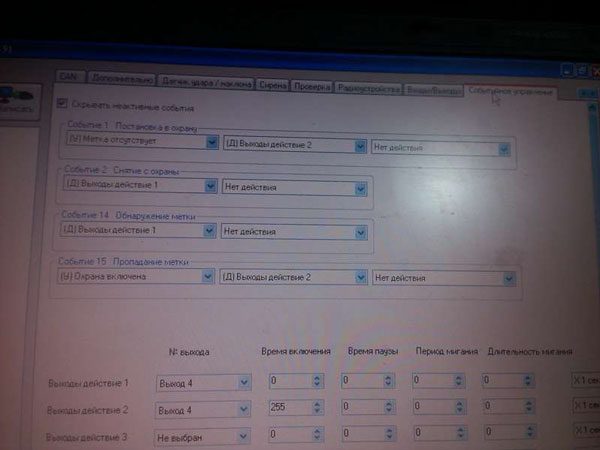

Выбираем тип Сирены. Я использовал штатный клаксон. На вкладке ВХОДЫВЫХОДЫ назначаем такие настройки (ещё раз повторюсь – если у Вас нормально заработает статус штатной охраны через 2way, то проще выключить чтение ЦЗ из CAN и не подключать подтверждение ЦЗ к сигналу поворотов, освободив тем самым ещё один вход, выход СТАРТЕР пришлось использовать для подачи аналогового сигнала стартера на вход StartCAN, т.к. без него обходчик не крутил стартером; производители обещали исправить эту недоработку в ближайшем будущем и скорее всего вы можете это не подключать):

Карта монтажа сигнализации ZONT ZTC-700 и iDataLink StartCAN на Toyota Land Cruiser Prado 2014 г.в.

Т.к. я не использовал за ненадобностью комплектный релейный модуль, для инвертации сигнала на стартер с негативного на позитивный я использовал вот такой оптический ключ – это проще, дешевле, надёжнее и меньше, чем реле:

Карта монтажа сигнализации ZONT ZTC-700 и iDataLink StartCAN на Toyota Land Cruiser Prado 2014 г.в.

4 – Разбираем автомобиль. Необходимо снять, как минимум, левые порог, кик-панель, накладку ноги, подторпедник, коленную подушку, а также щиток приборов для монтажа, остальное на усмотрение установщика. Заводить можно без подушки и без щитка приборов, все ошибки сотрутся потом сами.

5 – Устанавливаем GSM антенну. Важно, что бы антенна не была экранирована металлом, а также желательна установка вдали от радиоантенн, магнитолы и говорящих приборов, типа антирадара, т.к. были случаи характерных GSM наводок.

6 – Устанавливаем GPS антенну. Важно расположить антенну горизонтально, магнитом вниз, скрытно. Антенна не должна быть экранирована металлом.

7 – Подготавливаем подключения в соответствии со схемами производителей ZONT и StartCAN. Место для подключения массы предлагается найти самостоятельно, но желательно под болт на кузов. USB удлинитель убираем в удобное и доступное, но скрытное место. В жгуте OBD разъёма подключаем CAN шину сигнализации и обходчика. CAN-Н – красный, CAN-L – белый.

Читайте так же:
Установка сигнализации в помещение офис

Карта монтажа сигнализации ZONT ZTC-700 и iDataLink StartCAN на Toyota Land Cruiser Prado 2014 г.в.

Также в жгуте OBD разъёма подключаем провод тахометра (У системы ZONT тахометр ВСЕГДА должен быть назначен на Вход 4).

Карта монтажа сигнализации ZONT ZTC-700 и iDataLink StartCAN на Toyota Land Cruiser Prado 2014 г.в.

При необходимости подключаем подтверждение ЦЗ (Вход 7, в соответствии с нашими настройками) для SLAVE на реле поворотов – жёлтый провод.

Карта монтажа сигнализации ZONT ZTC-700 и iDataLink StartCAN на Toyota Land Cruiser Prado 2014 г.в.

На блоке MAIN Body провода RXTX шины иммо штатно отсутствуют, необходимо приобрести их у поставщика iDataLink и вставить в разъём.

Карта монтажа сигнализации ZONT ZTC-700 и iDataLink StartCAN на Toyota Land Cruiser Prado 2014 г.в.

В этом же разъёме, т.к. концевик стекла не получилось прочитать из CAN, делаем следующее – перемыкаем между собой концевики багажника и стекла. Машине всё равно, а мы теперь видим в CAN открытие стекла, как открытие багажника.

Карта монтажа сигнализации ZONT ZTC-700 и iDataLink StartCAN на Toyota Land Cruiser Prado 2014 г.в.

Т.к. при открытии стекла багажника в охране штатка не снимается с охраны, то необходимо подключить Вход 8 сигнализации к приводу открытия стекла, что бы система понимала, что стекло открыто с помощью штатного ключа.

Карта монтажа сигнализации ZONT ZTC-700 и iDataLink StartCAN на Toyota Land Cruiser Prado 2014 г.в.

В автомобилях ToyotaLexus силовые приводы ЦЗ и открытия стекла коммутируются с помощью «сухих» контактов реле и не имеют диодной защиты, в связи с чем после сработки привода на нём появляется обратная индукция и выброс напряжения сильно превышающий 100 Вольт, поэтому строго необходимо выполнять подключение с защитой по схеме ниже, иначе вход выгорает с первого раза:

Карта монтажа сигнализации ZONT ZTC-700 и iDataLink StartCAN на Toyota Land Cruiser Prado 2014 г.в.

Аналогично, если будете подключаться к приводу ЦЗ по аналогу по каким-то причинам. Это касается любой сигнализации.
На замке руля подключаем сигнал SLP обходчика StartCAN.

Карта монтажа сигнализации ZONT ZTC-700 и iDataLink StartCAN на Toyota Land Cruiser Prado 2014 г.в.

В жгуте рулевой колонки подключаем штатный клаксон по минусу, необходима проверка провода, т.к. там много тёмно-зелёных.

Карта монтажа сигнализации ZONT ZTC-700 и iDataLink StartCAN на Toyota Land Cruiser Prado 2014 г.в.

Подключаем шину данных обходчика iDataLink к 1wire интерфейсу ZONT. Т.к. данный провод сигнализации является универсальным K-Line проводом и
имеет подпор к 12 Вольт, то необходимо установить любой стабилитрон на 5 Вольт для защиты цепей StartCAN по схеме из инструкции:

Карта монтажа сигнализации ZONT ZTC-700 и iDataLink StartCAN на Toyota Land Cruiser Prado 2014 г.в.

Питание системы подключаем на BCM.

Карта монтажа сигнализации ZONT ZTC-700 и iDataLink StartCAN на Toyota Land Cruiser Prado 2014 г.в.

Вход 1 зажигания сигнализации и StartCAN подключаем в кик-панели к синему проводу, на нём можно сделать простейшую блокировку.

Карта монтажа сигнализации ZONT ZTC-700 и iDataLink StartCAN на Toyota Land Cruiser Prado 2014 г.в.

8 – Обучаем StartCAN. Для этого включаем зажигание, ждём, пока зелёный светодиод не потухнет, выключаем зажигание, процедура обучения закончена. После этого необходимо снятьпоставить штатку, пооткрывать и позакрывать двери и багажник.

9 – Подключаем ноутбук к USB системы и продолжаем настройку. На вкладке ДОПОЛНИТЕЛЬНО:

Карта монтажа сигнализации ZONT ZTC-700 и iDataLink StartCAN на Toyota Land Cruiser Prado 2014 г.в.

Карта монтажа сигнализации ZONT ZTC-700 и iDataLink StartCAN на Toyota Land Cruiser Prado 2014 г.в.

10 — На вкладке РАДИОУСТРОЙСТВА вписываем брелок как метку. Для этого включаем регистрацию Радиоустройств и нажимаем на брелке кнопки открыть и закрыть одновременно 3 раза подряд, после чего брелок определится как брелокметка. Выключаем регистрацию устройств. Запрещаем снятие с охраны без метки и включаем режим иммобилайзера, также ставим мощность излучения метки на среднюю или низкую и назначаем действия на кнопки по желанию.

Карта монтажа сигнализации ZONT ZTC-700 и iDataLink StartCAN на Toyota Land Cruiser Prado 2014 г.в.

11 – Устанавливаем под капотом термодатчик на двигатель и концевик капота (Вход 2). При необходимости, устанавливаем дополнительные термодатчики салона и улицы в соответствии с инструкцией.

12 – Проверяем работу системы с помощью вкладки ПРОВЕРКА, интернет-приложения и сотового телефона. С помощью свободных входов и выходов и событийного программирования сигнализации можно организовать дополнительные блокировки и всякие «плюшки». Например, включение питания видеорегистратора только на заведённом двигателе и только не в охране и ещё при сработке системы. Или включение подогрева руля и сидений по команде пользователя. Пример программирования Выхода4 для блокировки штатного keyless в отсутствии метки и на охране.

Карта монтажа сигнализации ZONT ZTC-700 и iDataLink StartCAN на Toyota Land Cruiser Prado 2014 г.в.

Также для большей угоностойкости рекомендуется использовать радиореле блокировки МЛ-484. После проверки и финальной настройки собираем салон в обратном порядке, вписываем телефоны владельца, устанавливаем ПИН-КОД и способ его ввода, отключаем светодиоды центрального блока, паролим USB подключение и сдаём автомобиль клиенту.

Клиент регистрируется в личном кабинете на сервере и обучается пользованию системой, которое будет очень простым и интуитивно понятным. Делаем акцент на том, что из соображений безопасности метку нужно носить отдельно от ключей автомобиля.

голоса
Рейтинг статьи
Ссылка на основную публикацию
Adblock
detector
