Схема подключения автосигнализации пантера

Схема подключения автосигнализации пантера

Среди всего многообразия различных охранных сигнализаций существующих на сегодняшнее время особой популярностью пользуется система «Пантера». Это, во многом, объясняется не только высокой надежностью этой системы, но и, в немалой степени, простотой ее установки на различные модели автомобилей, а также наличием подробных рекомендаций, объясняющих как подключить сигнализацию пантера.

На первоначальном этапе сборки системы следует определиться с местом установки в салоне основного управляющего блока. Например, это может быть свободное место под или за приборной панелью. В выбранном месте блок крепиться с помощью прилагаемых в комплекте шурупов. Как вариант, в качестве креплений можно использовать специальные пластиковые растяжки. В моторном отсеке центральный блок управления располагать не рекомендуется, так как он не герметичен и со временем может отказать вследствие неблагоприятного внешнего воздействия, кроме того, соседствующие агрегаты могут быть источниками паразитных радиопомех.

А вот для сирены лучшее место, как раз, именно в моторном отсеке — в месте, хорошо защищенном от стороннего доступа. Главное, чтобы она не находилась поблизости от двигающихся и сильно нагревающихся элементов двигателя. Для предотвращения скапливания в этом агрегате влаги, его раструб следует направить вниз. Крепят сирену с помощью кронштейна и нескольких винтов.

В комплект системы «Пантера» обязательно входит концевой выключатель, с помощью которого обеспечивается охрана капота автомобиля. Данный выключатель следует устанавливать на соединенную с общей «массой» металлическую поверхность, где не собирается влага, например, на боковой поверхности крыльев в районе капота( багажника). При правильной установке концевой выключатель должен иметь не менее 6 мм хода при закрывании капота (а также багажника, при наличии второго, аналогичного выключателя).

Красный светодиод, сигнализирующий о состоянии охранной системы, размещают на приборной панели в месте, хорошо заметном снаружи автомобиля и, при этом, индикатор не должен отвлекать водителя. Прежде чем начать сверлить под него отверстие, предварительно следует убедиться в том, что с обратной стороны отсутствуют провода и прочие элементы.

Особой фантазии требует определение места под переключатель Valet, так как, с одной стороны, он должен быть легко доступным, а с другой – злоумышленник не должен его быстро найти и отключить сигнализацию.

Для датчика удара самое удобное место, это твердая поверхность между моторным отсеком и салоном (со стороны салона). Иногда его крепят при помощи перетяжек под приборной панелью или на рулевой колонке. В любом случае, к датчику должен быть хороший доступ для выполнения регулировки.

Стандартная схема подключения автосигнализации пантера предусматривает следующее распределение (в соответствии с цветной маркировкой) и подключение основных проводов:

  • Провод белого цвета, обеспечивающий мигание габаритных огней при срабатывании системы, а также в момент постановки на охрану и при снятии с нее – подключается к цепи габаритных огней (в случае, если цепь отрицательной полярности, то через дополнительное реле);
  • Красный провод, предназначенный для запитывания системы через предохранитель напряжением +12В – подключают к положительной клемме аккумулятора»;
  • Бело/красный провод питания напряжением +12В центрального блока – через предохранитель соединяется с красным проводом;
  • Бело/черный провод выхода на сирену – через резиновую втулку прокладывается к месту установки сирены;
  • Провод темно – синего цвета, используемый с целью дистанционного открытия багажника – подключается к клемме 85 дополнительного реле. Обращается внимание, что подключение этого провода напрямую к цепям замка категорически запрещается;
  • Зелено/белый провод, управляющий внутрисалонным освещением при срабатывании режима «Паника», а также в момент снятия с охраны – провод подключают на клемму 86 дополнительного реле»;
  • Черный провод «масса» — подключается к отрицательной клемме аккумуляторной батареи;
  • Темно/зеленый провод (-) триггера капота (багажника), при замыкании которого на массу происходит мгновенное срабатывание системы – протягивается к концевым выключателям капота (багажника);
  • Фиолетовый провод (+) дверного триггера – независимо от количества дверей подключается только к одному концевому выключателю;
  • Фиолетовый провод (-) дверного триггера – как и в предыдущем случае, идет на концевик двери;
  • Желтый провод контроля наличия питания на замке зажигания – подключают к проводу замка зажигания, на котором, момент поворота ключа, появляется +12В;
  • Оранжевый провод блокировки стартера – подключается к клемме # 86 дополнительного реле. При этом клемму # 85 соединяют с проводом замка зажигания, на котором, в момент запуска двигателя создается постоянное напряжение +12В.

При установке антенного провода его вытягивают на всю длину и устанавливают в месте, где его сложно повредить в процессе эксплуатации автомобиля.

Читайте так же:
Установка сигнализации starline в ростове

Наша инструкция получилась довольно универсальной, так что подходит она почти ко всем модификациям сигналок pantera. Ниже приведен список моделей, к которым подойдет наше руководство.

Сигнализация пантера slr 5700

Здесь помещена инструкция автосигнализации Pantera SLR-5700. Предложенное руководство, возможно, бесплатно скачать и пользоваться. Чтобы открыть сохраненный файл, подойдет программа Adobe Reader, ссылка на которую находиться ниже, на этой странице. Документ, который предложен фирмой-изготовителем, позволит правильно понять функции техники, а правильное пользование продлит продолжительность ее работы.

Для просмотра содержания инструкции Вам понадобится программа Adobe Reader или DjVu.

Если на Вашем компьютере они не установлены, то Adobe Reader можно скачать с сайта Adobe Сигнализация пантера slr 5700, а DjVu с сайта DjVu Сигнализация пантера slr 5700

Смотрите также другие инструкции раздела Автосигнализации:

( Автомобильная сигнализация Pantera SLR-5700 )

Сигнализация пантера slr 5700

Отзывы ещё не добавлялись

Наши советы, которые надеюсь, помогут Вам выбрать автосигнализацию:

1. Берите только надежные, проверенные временем и хорошо себя зарекомендовавшие фирмы.

2. Не стоит экономить на дополнительных функциях. Старайтесь брать автосигнализации с двух сторонней связью и с автозапуском (если нужно), ведь стоимость работы по установке любой автомобильной сигнализации примерно одинаковая и составляет 4000—6000руб. Поэтому не выгодно брать простейшую автомобильную сигнализацию за 1000руб и отдавать за установку ее 5000руб. Гораздо выгодней взять хорошую, современную и надежную сигнализацию за 5000—7000руб и ее установить за те же деньги.

3. Не смотрите на страну изготовления автосигнализации. В основном все они Китайского производства, но от этого они не хуже.

4. Всегда целесообразно поставить параллельно автомобильной сигнализации дополнительную секретку, которая не зависит от автосигнализации, ведь брелок могут украсть, подобрать или сосканировать.

5. Надо всегда понимать, что какая бы ни была система защиты автомобиля, машину для хорошего специалиста угнать особого труда не составит. Угнать машину можно практически любую, другое дело, что зачем связываться с автомобилями, где стоят хорошие автосигнализации и механические противоугонные средства, когда много автомобилей без сигналок вообще.

6. Так же надо понимать, что все же автосигнализации больше сигнализируют, а действовать Вы должны сами. Если у Вас автомобильная сигнализация среагировала (запищала или брелок запищал) то надо как можно быстрей бежать к автомобилю.

7. Старайтесь брать новые модели автосигнализации. Они как правило более навороченные, обладают большим количеством функций, а цена у них как правило не дороже, чем у старых моделей.

8. Качество конечного продукта (автосигнализации, ее инсталляции и настройки) сильно зависит от мастерства установщика, от применения нестандартных решений, что значительно усложняет угон автомобиля.

9. Берите распространенные и известные фирмы. Они более надежны. Главное, что бы автосигнализация в дороге не заглючила.

10. На некоторые автосигнализации действуют скидки. Конечно, такие стоит брать. Можно хорошо сэкономить, особенно на дорогих моделях.

11. Ко многим современным автомобильным сигнализациям можно докупить спутниковый модуль, который через сотовую связь будет высылать координаты автомобиля. Раньше такие модули (или сигнализации в целом) стоили довольно дорого, но сейчас цена на них сильно упала. Поэтому если раньше брать их было не целесообразно, то сейчас брать их можно.

Установка авто сигнализаций в Москве

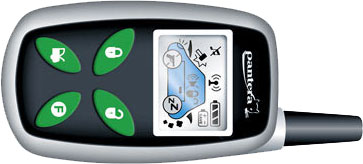

Pantera SLR-5700

Сигнализация пантера slr 5700

Автосигнализация Pantera SLR-5700

Дальность действия сигнализацииДополнительные каналы сигнализацииБрелок сигнализации с LCD дисплеемАвтозапуск двигателяДатчик удара автосигнализации

Комплектность Pantera SLR-5700:

    антенна;

кнопочный выключатель Valet;

многофункциональный светодиодный индикатор;

Основные функции системы Pantera SLR-5700:

    дистанционное управление функции "Паника во всех режимах"

дополнительные разъемы для подключения датчиков удара, объема

индикация состояния системы на ж/к дисплее передатчика с двусторонней связью

раздельное управление режимами вкл/выкл охраны

раздельные каналы постановки/снятия с охраны

режим технического обслуживания автомобиля

бесшумная постановка и снятие системы с охраны

возможность подключения датчиков дверей, капота и багажника с отрицательной или положительной полярностью

возможность программирования до 4 передатчиков

усовершенствованный динамический код с использованием микропроцессора Kee Log

усовершенствованный режим Anti-Hi- Jack

функция звукового или вибрационного оповещения передатчиком с двусторонней связью

охрана при запущенном двигателе

память срабатываний, память состояний ARM, Disarm, Valet при отключении питания системы

AV — функция отключения охраны в 2 этапа

автоматическая проверка зоны действия передатчика с двусторонней связью

обход зоны неисправности (самодиагностика)

временное отключение датчиков удара

встроенное реле управления габаритными огнями

Читайте так же:
Установка сигнализации starline b94

силовой выход управления замками дверей

три цепи комплиментарных блокировок (требуется установка дополнительного реле)

управление открытием багажника с временным отключением датчиков и канала охраны "капот-багажник"

динамический тип кода брелока

дистанционное отключение сигнала тревоги

ограничение ложных срабатываний (ограниченное время режима тревоги)

программируемые функции системы Pantera SLR-5700:

    триггер-канал, таймер-канал, управление стеклоподъемниками, выход вежливой подсветки т.д.)

охрана автомобиля с работающем двигателем

пассивная постановка на охрану с запиранием дверей

режим отключения системы (с помощью выключателя Valet или с помощью персонального кода)

учет задержки салонного освещения при постановке системы на охрану (на 3 или 45 секунд)

автоматическое запирание/отпирание дверей при включении/отключении зажигания

дистанционное включение режима Anti-Hi-Jack

программируемые функции на входах и выходах системы

программируемый персональный код доступа в систему (PIN-код)

аварийное отключение с использованием персонального кода (256 комбинаций)

автоматическое включение режима Anti-Hi-Jack при включении зажигания

функция "Комфорт" (закрыть все), импульс на закрытие программируемой длительности 10/15/22/30 секунд

функция защиты от ложных срабатываний

регулировка длительности импульса управления замками дверей 0,5 до 3,5 секунд

дополнительные программируемые каналы управления сервисными устройствами автомобиля (доп. блокировка, турботаймер)

Технические характеристики автосигнализации Pantera SLR-5700:

    максимально дополнительный ток на выходе цепей управления электроприводами замков дверей 15А;

максимально дополнительный ток на выходе цепей дополнительных каналов оборудования 300мА;

максимально дополнительный ток на выходе цепи блокировки двигателя 30А ;

рабочая температура -40 до +85С;

максимальный радиус действия пейджера в городских условиях 300м;

максимальный радиус действия дополнительного брелока 30м;

максимальный радиус действия пейджера в прямой видимости 600м;

максимально дополнительный ток на выходе цепи подключения сирены 2А;

максимально дополнительный ток на выходе цепей подключения габаритных огней 2*7,5А;

Установка сигнализации slr 5700

c 2006 г. продаем автотовары

клиента по всей России

  • Всего заказов – 427 563 шт.
  • Населенных пунктов – 25 731

Автосигнализация с обратной связью Pantera SLR-5700 — снята с производства
Продано: 2 шт Производство: Китай Артикул: 4042

Чем заменить брелок пантера slr5700 ? Слышал что подходит АЛЛИГАТОР это так или я ошибаюсь и есть ли аналог пантеры slr 5700 брелок СПАСИБО

К сожалению, у нас нет данной информации рекомендуем сделать запрос производителю:
http://bilarm.ru/asp/technology

по чем могу бреоюрести брелок
Автосигнализация с обратной связью Pantera SLR-5700

У нас нет подходящего брелока в наличии.

Сигнализация Pantera slr-5700. Не отзывается на брелок. Сначала открывалась и закрывалась со звуком, потом захрипела при сигнале с белка и больше не отзывается. Платы, на сигнализации и на датчике удара, как новые. Лампочки на датчике удара не мигают и не горят. Предохранители рабочие на сигнализации.
Что делать? Машина закрывается только с брелка, а теперь её не закрыть.

Если замена батареи не помогает, проверьте работу с запасным брелком. Если и с ним не будет работы и замена батареи в нем не поможет, проверьте шлейф, которые соединяет антенну сигнализации с основным блоком. Если он нигде не перебит и контакт плотный, тогда по инструкции к сигнализации попробуйте брелки перепрограммировать в память.

У меня все чаще брелок поет песню ‘с новым годом’американская версия, что это может значить?

Это говорит, что брелок перезагружается, замените в нем батарею и почистите контакты.

Здравствуйте! Закрываю машину, машина как положено закрывается, проблема в том, что брелок с обратной связью не отвечает, брелок не сигналит, не вибрирует. замочик на дисплее все время открытый. при открытии двери с ключа, включается на машине сигнализация. а брелок не видит что дверь открыта, вообще молчит! и при ударе то же молчит! подскажите что делать? Благодарю.

Скорее всего проблема в приемнике брелка, где в результате механического повреждения сбился кварц. В этом случае только замена брелка. Также, неисправность может быть связана с антенным модулем, но проверить это можно только практически, подключив к сигнализации совместимый рабочий антенный модуль.

Здравствуйте! У меня потерялась схема по установке сигнализации pntera slr 5700, можете ли вы выслать мне ее на эл.адрес djeri2005@list.ru

К сожалению, у нас нет инструкции по установке в эл. виде к данной сигнализации, поробуйте сделать запрос производителю:
http://bilarm.ru/asp/technology

Большое спасибо за ответ. по поводу багажника — прежний хозяин открывал багажник с брелка у меня на глазах .

Можно проверить электромеханический замок багажника, возможно дело в нем или же в программировании проблема. Сложно дистанционно точно ответить, посоветуем обратиться к квалифицированному установщику, который поможет на месте определить проблему.

Читайте так же:
Установка сигнализации zont ztc 701m

Здравствуйте! купил авто с этой сигнализацией, и никак понять не могу, толи я дурак, толи лыжи не катят . Закрываю машину, машина как положенно закрывается, проблема в том, что брелок с обратной связью не понимает, что машина закрыта и показывает открытый замочек, при пинке по колесу нет обратной связи, бывает и обратная проблема, при открытой машине порой кажет закрытый замок, при открытии багажника с брелка не открывается, только безшумно закрывается авто, при осмотре машины старый хозяин демонстративно открывал, никак не могу понять, что случилось . (брелок не ронял) буду благодарен если поможете .

Проблема с обратной связью как правило возникает в самом брелке, в его приемнике. Или же можно попробовать подключить другой антенный модуль, возможно в нем проблема. Что касается открытия багажника с брелка, то для это необходимо физически подключить выход сигнализации к электрическому замку багажника и настроить эту функцию. К установщикам обратитесь для реализации этой задачи.

добрый вечер! подскажите возможно ли поставить на модель Pantera SLR-5700: автозапуск двигателя?

Сигнализации pantera slr 5700

Здесь помещена инструкция автосигнализации Pantera SLR-5700. Предложенное руководство, возможно, бесплатно скачать и пользоваться. Чтобы открыть сохраненный файл, подойдет программа Adobe Reader, ссылка на которую находиться ниже, на этой странице. Документ, который предложен фирмой-изготовителем, позволит правильно понять функции техники, а правильное пользование продлит продолжительность ее работы.

Для просмотра содержания инструкции Вам понадобится программа Adobe Reader или DjVu.

Если на Вашем компьютере они не установлены, то Adobe Reader можно скачать с сайта Adobe , а DjVu с сайта DjVu

Смотрите также другие инструкции раздела Автосигнализации:

( Автомобильная сигнализация Pantera SLR-5700 )

Отзывы ещё не добавлялись

Наши советы, которые надеюсь, помогут Вам выбрать автосигнализацию:

1. Берите только надежные, проверенные временем и хорошо себя зарекомендовавшие фирмы.

2. Не стоит экономить на дополнительных функциях. Старайтесь брать автосигнализации с двух сторонней связью и с автозапуском (если нужно), ведь стоимость работы по установке любой автомобильной сигнализации примерно одинаковая и составляет 4000-6000руб. Поэтому не выгодно брать простейшую автомобильную сигнализацию за 1000руб и отдавать за установку ее 5000руб. Гораздо выгодней взять хорошую, современную и надежную сигнализацию за 5000-7000руб и ее установить за те же деньги.

3. Не смотрите на страну изготовления автосигнализации. В основном все они Китайского производства, но от этого они не хуже.

4. Всегда целесообразно поставить параллельно автомобильной сигнализации дополнительную секретку, которая не зависит от автосигнализации, ведь брелок могут украсть, подобрать или сосканировать.

5. Надо всегда понимать, что какая бы ни была система защиты автомобиля, машину для хорошего специалиста угнать особого труда не составит. Угнать машину можно практически любую, другое дело, что зачем связываться с автомобилями, где стоят хорошие автосигнализации и механические противоугонные средства, когда много автомобилей без сигналок вообще.

6. Так же надо понимать, что все же автосигнализации больше сигнализируют, а действовать Вы должны сами. Если у Вас автомобильная сигнализация среагировала (запищала или брелок запищал) то надо как можно быстрей бежать к автомобилю.

7. Старайтесь брать новые модели автосигнализации. Они как правило более навороченные, обладают большим количеством функций, а цена у них как правило не дороже, чем у старых моделей.

8. Качество конечного продукта (автосигнализации, ее инсталляции и настройки) сильно зависит от мастерства установщика, от применения нестандартных решений, что значительно усложняет угон автомобиля.

9. Берите распространенные и известные фирмы. Они более надежны. Главное, что бы автосигнализация в дороге не заглючила.

10. На некоторые автосигнализации действуют скидки. Конечно, такие стоит брать. Можно хорошо сэкономить, особенно на дорогих моделях.

11. Ко многим современным автомобильным сигнализациям можно докупить спутниковый модуль, который через сотовую связь будет высылать координаты автомобиля. Раньше такие модули (или сигнализации в целом) стоили довольно дорого, но сейчас цена на них сильно упала. Поэтому если раньше брать их было не целесообразно, то сейчас брать их можно.

Обзор модельного ряда сигнализаций Pantera

Возможно, у вас есть опыт в установке автомобильных сигналок, в том числе оборудованных автозапуском. Тогда вам известно, что питание на основной модуль подается через разъем, содержащий 6 отдельных контактов. Для охранных систем Рantera все будет по-другому:

Читайте так же:
Фирма крепость установка сигнализации


Файлы и сайт pantera.ru

Сигнализация Pantera рассматриваемой здесь модели не работает без оборудования, поставляемого в комплекте с ней. Комплект содержит набор следующих устройств:

  • Основной модуль автосигнализации Пантера SLK;
  • Комплект брелков: один основной пульт, один дополнительный;
  • Клеммник Molex с проводкой на 16 контактов;
  • Клеммник Molex для подключения к модулю ЦЗ либо напрямую к актуаторам по схеме «с двумя реле»;
  • Датчик удара;
  • Силовой клеммник, используемый только в схеме с автозапуском;
  • Модуль сирены;
  • Модуль радио с двусторонней связью;
  • Терморезистор;
  • Светодиод;
  • Кнопочный выключатель Valet;
  • Руководство, текст которого повторяет содержимое файлов, которые можно скачать.

На фото показана упаковка, в которую набор помещается.


Фирменная упаковка

Терморезистор выглядит как «ушко», закрепляемое на кожухе. Разъемы для подключения всех модулей расположены на основном блоке.

Анализируя отзывы, можно понять, что сами владельцы не всегда довольны качеством изготовления разъемов. Известны и случаи, когда «слетала» прошивка. Скачать ее образ, притом, нельзя.

Охранные возможности системы SLK-868RS

Используя охранный комплекс, наделенный обратной связью, можно контролировать температуру двигателя, заряд АКБ и т.д. К подобным системам относятся и сигнализации Pantera, в том числе модель SLK-868. Но с ее помощью владелец узнает только температуру ДВС. Зато, множество опций в ней активируется дистанционно, а поставить авто на охрану получится даже в отсутствие брелков. Управление автозапуском, в том числе продление работы двигателя, тоже можно осуществлять на дистанции.


Основной блок SLK-868RS

На большом расстоянии от авто брелок может только принимать сообщения, но не отдавать команды. В таких случаях кнопки брелков нельзя нажимать много раз (больше 50), иначе теряется синхронизация. Данное свойство характерно для систем, использующих динамический код вместо диалогового. Чтобы исправить ошибку, дважды нажимают клавишу «Закрыть» либо «Открыть», находясь на малой дистанции от авто. Заметим, что совет подходит только для сигнализаций Pantera.

Есть одно важное обстоятельство. Устойчивой обратной связью, то есть возможностью получать сообщения, пульт будет обладать и при отсутствии синхронизации. Тут беспокоиться особо не о чем.

Лирическое отступление

Выше говорилось, что для сигнализаций Pantera рассматриваемой модели скачать можно все, кроме прошивок. В действительности образ прошивки хранится в памяти EEPROM, а в его последних байтах записаны параметры пользователя. В моменты записи могут возникать ошибки, и тогда значения сохраняются неверно. Отдельные фирмы берутся решать проблему.


Восстановление образа прошивок

По идее, скачать микрокод для сигнализаций вам не позволит ни один изготовитель. А прошивку брелока предлагают скачать только «хакеры». В ней, между прочим, находятся значения «ключей». Новый брелок можно прописать в блок сигналки, при этом «ключи» передаются ей по радиоканалу. Внутрь брелока они записаны изготовителем и являются секретными.

Автосигнализация Pantera SLK-175 SC

Противоугонная система Пантера пользуется большой популярностью среди владельцев автомобилей. Она обладает большими функциональными возможностями, имеет различные комплектации, различающихся по цене и количеству выполняемых задач.

Обладатель охранной системы Пантера может прописать в памяти до четырёх пультов одновременно, делая её использование ещё комфортнее, эффективнее. Как привязать брелок к сигнализации Пантера рассмотрим далее.

Смотрите как узнать модель сигнализации Пантера по брелку.

Схемы подключения сигнализации SLK-868RS

Если вам не нужно оборудовать мотор автозапуском, подключайте только основной разъем (16 PIN). На его «красный» (PIN 2), а также на «красно-белый» шнур подается питание. В общем, нужно реализовать схему:


Как подключить питание

О назначении других проводов рассказывается дальше.

Слаботочные разъемы сигналки

Рекомендуется скачать руководство по установке, где присутствует список:


Распайка основного клеммника

«Зелено-черный» шнур подключают к концевику капота, но в параллель можно включить терморезистор. А через «фиолетово-желтый» провод система определяет, есть ли «12 Вольт» на стартере. Подсоедините шнур к контакту «50» замка.

Назначение некоторых проводов придется программировать. Для сигналок Pantera подойдет инструкция:

  1. Если «фиолетово-белый» шнур подключен к таходатчику, то функции «9» присваивают значение «2» (по умолчанию задано «3»);
  2. Чтобы «желто-черный» провод управлял обходчиком, опции «13» придают значение «2»;
  3. Назначение «коричнево-белого» шнура задает опция «12». Для авто с МКП устанавливают значение «2» (сначала задано «1»).

Допустим, микрик на «коричнево-белом» кабеле наделен связью с «массой», то есть используется сигнал обратной (минусовой) полярности. Тогда, обязательно выполните пункт «3». В руководстве приводят и поясняющие схемы.


Как подключать слаботочные цепи

«Коричневый» шнур можно подключить к микрику актуатора (опция «2-2»). Тогда этот кабель не должен обладать связью с микриками дверей. Замыкание на «массу» вызовет отпирание ЦЗ.


Распиновка разъема ЦЗ

Читайте так же:
Установка сигнализации в арконте

Подключение силового разъема

Чтобы реализовать схему с автозапуском, подключают 6-контактный «силовой» клеммник:


Разъем 6 контактов, подключение

На контакте IGN2 при запуске стартера отсутствует «+12 Вольт». Если в замке есть контакт IGN3, коммутирующий напряжение обратной полярности, подключают реле. Но читая отзывы, можно понять, что подобный вариант – нежелателен.

Связью с контактом «50» сигналка обладает благодаря слаботочному шнуру. А ток на стартер подается по «фиолетовому» проводу. Можно выполнить монтаж в обратной последовательности, восстановив цепь разрыва. Тогда получится система без автозапуска.

Автосигнализация Pantera SLK-175 SC

Внешний вид и описание
В комплекте имеется 4-х кнопочныйбрелок-передатчик с двусторонней связью и функцией звукового и вибрационного оповещения, способный отслеживать любые изменения состояния системы. Система оснащена мультитональной сиреной,раздельной постановкой и снятием с охраны, имеет множество стандартных и программируемых функций, таких как пассивная постановка на охрану, автоматическое запирание дверей при включении зажигания и отпирание дверей после его выключения, включение режима Anti HiJack с помощью передатчика, а также возможность охраны автомобиля с работающим двигателем, также увеличен радиус действия передатчика с двусторонней связью.

Данного товара временно нет в наличии. Приносим свои извинения.

Дизайн, функции и технические характеристики устройства могут быть изменены без предварительного уведомления.

Программируем сигналку самостоятельно

Список всех опций и значений приводится в руководстве монтажника:

Таблицу составил изготовитель оборудования Pantera, а подходит она для одной модели – SLK-868RS. Можете скачать картинку и выполнить масштабирование. Шрифт читабелен.

Управляющий режим включают, когда автомобиль снят с охраны:

  1. Ключ перемещают по меткам ON-ACC-ON;
  2. Жмут Valet, ключ переводят на ACC, на ON, жмут Valet снова;
  3. Жмут Valet трижды;
  4. После сигнала – ключ на ACC;
  5. После длинного сигнала – на ON;
  6. Удерживают Valet 3 секунды;
  7. Нажатиями кнопки Valet выбирают номер опции.

Нет разницы, используется ли пульт с обратной связью или дополнительный. Значение 1 задает клавиша «Закрыть», значение 2 – «Открыть». А 3 и 4 – двойное и тройное нажатие «Открыть».

Если нужна система с автозапуском и эта опция действительно будет использоваться, подключайте к сигналке таходатчик. Читая отзывы, вы поймете, что другие варианты ненадежны.

Ответ: Таблица программирования Pantera SLK-150SC

ТАБЛИЦА ПРОГРАММИРУЕМЫХ ФУНКЦИИ ОХРАННОЙ СИСТЕМЫ PANTERA SLK-150SC

¦ Функция 1 сигнал сирены 2 или более сигналов сирены

1 Пассивная постановка на охрану ВКЛ ВЫКЛ

2 Пассивная постановка на охрану с запиранием дверей ВКЛ ВЫКЛ

3 Автозапирание дверей при включении зажигания ВКЛ ВЫКЛ

4 Автоотпирание дверей при выключении зажигания ВКЛ ВЫКЛ

5 Автоматическая повторная постановка на охрану ВКЛ ВЫКЛ

6 Режим иммобилайзера ВКЛ ВЫКЛ

7 Подтверждающие сигналы сирены ВКЛ ВЫКЛ

8 Функция защиты от ложных срабатываний ВКЛ ВЫКЛ

9 Отключение системы Переключателем Valet (VALET) Вводом персонального секретного кода (Code)

10 Дистанционное включение функции Anti-HiJack с помощью передатчика ВКЛ ВЫКЛ

11 Сигналы предупреждения сирены при открытой двери*** ВКЛ ВЫКЛ

12 Длительность импульса подаваемого на замки дверей (*при выборе функций сирена будет подавать от 2 до 5 сигналов при каждом нажатии кнопки 1 передатчика) 0.8 сек. = 3.5 сек., = Двойной импульс отпирания дверей, = Двойной импульс запирания дверей, = Импульс запирания 10 секунд (¦Total Closure¦) = Импульс запирания 28 секунд (¦Total Closure¦)

13 Тип выхода дополнительного канала системы (* при выборе функций сирена будет подавать от 2 до 4 сигналов при каждом нажатии кнопки 1 передатчика) Отпирание багажника = Импульсный = Постоянный = Таймерный 30 сек.

14 Функция Зеленого/Белого провода системы (* при выборе функций сирена будет подавать от 2 до 4 сигналов при каждом нажатии кнопки 1 передатчика) (-)для управления ¦вежливой подсветкой¦ = (-)при включенном режиме охраны, = (-)выход для закрывания окон, = (-)выход для отпирания всех дверей

15 Активизация режима Anti-HiJack при включении зажигания ВКЛ ВЫКЛ

16 Активизация режима Anti-HiJack при открывании двери автомобиля ВКЛ ВЫКЛ

17 Возможность постановки системы на охрану с работающим двигателем ВКЛ ВЫКЛ

*** данная функция необходима при установки системы на автомобили со штатной задержкой выключения внутрисалонного освещения.

Как выставить время на брелке Пантера

Правильные показания текущего времени на экране пульта очень важны. Ведь по часам включаются и отключаются важнейшие функции: автозапуск по времени, турботаймер, др. Правильно настроить часы поможет следующая инструкция.

голоса
Рейтинг статьи
Ссылка на основную публикацию
Adblock
detector
