Карта монтажа автосигнализации Starline А91 на автомобиль Toyota Spacio 2002 г, выпускавшихся на базе Corolla, кузов NZE121

Карта монтажа автосигнализации Starline А91 на автомобиль Toyota Spacio 2002 г, выпускавшихся на базе Corolla, кузов NZE121

Фото1.1. Снимаем накладку правой стойки лобового стекла. Две обычные клипсы и одна с металлической вставкой.

Фото 1.2. Вытаскиваем дефлектор обдува салона справа от магнитолы (клипсы по углам.)

Фото 1.3. Выкручиваем сердцевину клипсы в верхней части козырька, извлекаем клипсу, а затем извлекаем обрамление доски приборов.

Фото 1.4. Выкручиваем саморез крепления доски приборов сверху

Фото 1.5. Освобождаем доску приборов из зацеплений-опор снизу слева (на фото) и справа, извлекаем доску, отсоединив разъем.

Фото 1.6. Открываем кармашек в подторпеднике под рулем справа и, дернув по направлению стрелок, снимаем его с нижних опор и убираем.

Фото 1.7. Выкручиваем два винта крепления рукоятки регулировки положения руля и еще один винт (на фото отсутствует) крепления обшивок рулевой колонки снизу. Снимаем и убираем рукоятку.

Фото 1.8. Откидываем крышку подторпедника, освободив зацепы вдоль боковых ребер, выкручиваем два самореза и убираем крышку.

Фото 1.9. Выкручиваем саморез крепления обшивок рулевой колонки под рулем справа и аналогично – слева. Снимаем половинки обшивки, расцепив их.

Фото 1.10. Выводим из зацепления верхние упоры перчаточного ящика. Затем откручиваем винт крепления демпфера и откидываем ящик максимально вниз. После чего снимаем ящик с нижних осей поворота.

Фото 1.11. Снимаем накладку порога в проеме водительской двери. Начинаем с передней части, затем приподнимаем середину и выводим зацепы в задней части, смещая накладку под углом вперёд.

Фото 1.12. Скручиваем пластиковую гайку переднего крепления накладки правой КИК-панели и снимаем накладку по направлению назад.

Подключаем Starline А91

Фото 2.1. В 40-контактном разъеме в верхнем ряду слева первый (голубой) – двери, второй (белый) – тахометр

Фото 2.2. В этом же разъеме в нижнем ряду справа два белых – четвертый и пятый – повороты. Здесь же есть лампы заряда, давления масла, парковки и заднего хода.

Фото 2.3. В пучке замка зажигания делаем подключение силовых проводов.

Фото 2.4. Реле поворотов располагается в сборке за проемом ящичка мелочей.

Фото 2.5. На реле поворотов можно сделать подключение световой сигнализации.

Фото 2.6. В синем разъеме пучка проводов из водительской двери делаем подключение к цепям ЦЗ. Правильнее сделать подключение с обратной стороны сборки – в пучке BODY.

Фото 2.7. Зелено-белый провод (внимание – на педали есть еще один провод с такой же расцветкой) уходит вверх и вправо в пучке проводов и над правой кик-панелью после разъема меняет цвет, уходя далее в общий жгут проводов.

Фото 2.8. В тонком пучке, уходящем из-за монтажного блока (в проеме перчаточного ящика) вдоль левого борта вниз и назад черно-красный средний – провод бензонасоса.

Фото 2.9. Датчик удара устанавливаем на откидной крышке подторпедника (или на кожухе-трубе рулевого вала).

Фото 2.10. Провода в подкапотное пространство протягиваем через уплотнение штатного пучка проводов. Сирену устанавливаем на коробке воздухопритока рядом со стаканом стойки.

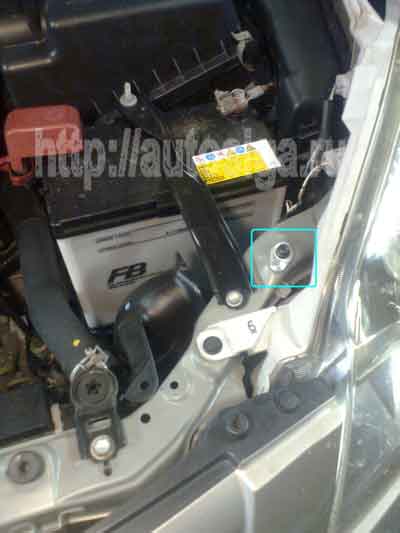

Фото 2.11. Датчик температуры двигателя крепим под штатный болт М6 (головка 10мм) на левом заднем углу головки блока.

Фото 2.12. Кнопка контроля капота.

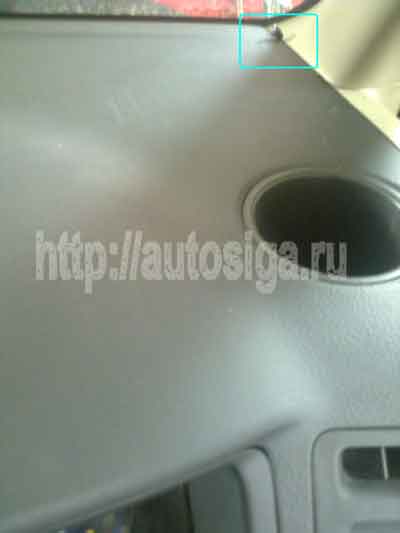

Фото 2.13. Контрольный светодиод устанавливаем в накладке правой стойки лобового стекла.

Фото 2.14. Модуль приемо-передатчика наклеиваем на лобовое стекло в зоне зеркала заднего вида.

Самостоятельная установка сигнализации на автомобиль

Установка сигнализации на автомобиль – задача достаточно непростая и требующая квалифицированного подхода. Приступая к данной процедуре самостоятельно, следует заранее взвесить все риски и трезво оценить собственные силы. Впрочем, если навыки работы с электрикой имеются, справиться с задачей вполне реально.

p, blockquote 1,0,0,0,0 —>

p, blockquote 2,0,0,0,0 —>

Перед тем, как осуществлять установку сигнализации на автомобиль, нужно четко представлять себе ее функциональную насыщенность. Как правило, большинство автосигнализаций имеют в себе функцию блокировки двигателя, датчик удара и возможность срабатывания при открывании дверей автомобиля, а также багажника и капота.

p, blockquote 3,0,0,0,0 —>

p, blockquote 4,0,1,0,0 —>

Дополнительно сигнализации могут оснащаться различным функционалом. В частности, может быть функция двусторонней связи, когда состояние автомобиля отображается на жидкокристаллическом дисплее брелока, программируемые функции, автоматизированный запуск двигателя по команде с брелока и иные функции.

p, blockquote 5,0,0,0,0 —>

Перед тем, как производить установку сигнализации на автомобиль, охранную систему требуется приобрести. Если автомобиль находится вдали от дома на стоянке либо в гараже, лучше всего отдавать предпочтение моделям с обратной связью, поскольку услышать сирену будет невозможно. Простые версии с сиреной подойдут лишь в том случае, если автомобиль паркуется недалеко от дома. Также нужно помнить, что чем больше датчиков имеет сигнализация, тем лучше автомобиль защищен. Нелишними могут стать модуль GPS, а также иммобилайзер (последний часто стандартно устанавливается на новые автомобили).

p, blockquote 6,0,0,0,0 —>

Для того, чтобы самостоятельно установить сигнализацию на автомобиль (например, марки Toyota с бензиновым силовым агрегатом), вам как автовладельцу потребуется следующий набор инструментария:

1. Крестовая отвертка, которая понадобится для демонтажа панелей
2. Ключ либо головка «на 10», который тоже пригодится в процессе демонтажа
3. Нож, использующийся для зачистки проводов
4. Изоляционная лента
5. Тонкий поролон для обмотки блока охранной системы
6. Двусторонний скотч
7. Мультиметр (можно взять наиболее простой, его будет достаточно)
8. Сама сигнализация.

Перед тем, как производить установку сигнализации на автомобиль, нужно определиться с местом ее размещения. Место для размещения нужно выбрать как можно более скрытое, однако при этом рядом не должны находиться источники тепла либо влаги, а также генераторы радиоволн (антенны кабелей, радиопередатчики в такси и т.д).

p, blockquote 8,1,0,0,0 —>

Как можно более скрытое место с неудобным доступом – идеальный вариант для установки, поскольку угонщику придется потратить лишнее время на демонтаж системы. Как правило, блоки располагают в полостях за панелью приборов. Устанавливая блок сигнализации, его необходимо обернуть поролоном во избежание возникновения стуков и треска при движении, оставив свободными разъемы.

p, blockquote 9,0,0,0,0 —>

Установка сигнализации на автомобиль начинается со снятия приборной панели и нижней накладки рулевой колонки машины. После этого выходы сигнализации подключаются к приборной панели автомобиля. Как правило, это присоединение обоих выходов на указатели поворотов либо габариты, выход на лампочку-указатель открытой двери автомобиля, выход контроля заведенного мотора (присоединяется к проводу тахометра, лампочки зарядки или индикатора аварийного давления масла). Для присоединения ищутся дорожки платы с контактом +12 Вольт, для чего и потребуется мультиметр. После завершения подключения ищется реле центрального замка (как правило, оно расположено под приборной панелью). Определить его очень легко – по щелчкам, которое оно издает при срабатываниях центрального замка.

p, blockquote 10,0,0,0,0 —>

Приступая к непосредственной установке сигнализации на автомобиль, есть смысл обмотать штатные провода черной изолентой, для пущего сходства со штатной проводкой автомобиля. Разъем втыкается в блок охранной системы и провода размещаются как можно более скрытно. После этого провода протягиваются в подкапотное пространство автомобиля. Провод крепится к сирене, которая закрепляется болтом М6, а ее второй провод закрепляется на «массу».

p, blockquote 11,0,0,0,0 —>

После установки сирены монтируется блокировка двигателя, для чего ищется провод замка зажигания и блокируется с помощью реле блокировки двигателя сигнализации. Поле этого монтируются датчики сигнализации. Установка сигнализации на автомобиль, имеющую функцию автозапуска, производится аналогично. Единственное, что требуется в данном случае – установка дополнительного провода для контроля заведенного мотора, который отключает стартер после заведения и прикрепляется провод управления стартером в разъем замка зажигания автомобиля.

p, blockquote 12,0,0,1,0 —>

Таким образом, как мы видим, установка сигнализации на автомобиль представляет собой весьма сложную процедуру. Ошибки в данном случае могут легко привести к порче проводки автомобиля, ложным срабатываниям и прочим неприятным последствиям. По этой причине браться за работу стоит лишь тогда, когда действительно имеется уверенность в своих силах и познаниях. Если этого нет, лучше обратиться за помощью к специалистам. Тем более, что монтаж охранных систем стоит достаточно недорого.

p, blockquote 13,0,0,0,0 —>

Иногда кажется, что установка сигнализации на авто своими руками позволяет сэкономить средства, но не всегда это соответствует действительности.
