Замена зеркала lada 2123 (ваз 2123)

Замена зеркала lada 2123 (ваз 2123)

С 2009 года в ходе управления зеркалами Шевроле Нива, приходится наклоняться вперед.


Решил установить джойстик рядом с кнопками стеклоподъемников. По размеру родной джойстик великоват. Примерял от Калины, Логан и от многих других. Расположить аккуратно удалось только от Opel Vectra B 1995-2002 года.


Заказал на www.exist.ru/ Регулятор зеркала электрический JP Group 1296700500.


Оригинальный номер: General Motors 90363311 Opel 6240473 Можно применить джойстик с кнопкой и светодиодом от Opel Vectra A 1988-1995 года. У него провода чуть короче. Но не советую, так как для использования дополнительной кнопки и индикатора потребуется изменять штатные жгуты проводов и разъёмы на дверке. Каталожный номер: General Motors 90313072 Opel 1240491


Сравнил их, и выбор пал на более простой вариант.


Гнездо для джойстика от Опеля вырезал вручную, насверлив отверстий по углам.


Выбрана схема подключения с минимальными доработками электрических жгутов.


Думаю для тех, кто хоть немножко разбирается в утюгах, переделка не составит большого труда! Надо предварительно снять карман, ручку, обивку двери. Я согласовал эту работу с установкой теплоизоляции и акустики. Теперь самое трудное, соединение проводов! Выньте предохранители F5(30A) и F15(20A).


Мне удалось спалить зелёный F5, пока проверял монтаж! Вскрыл жгут, сдвинул чёрные кембрики с обжимок и запаял два новых провода питания.


Точка соединения белых проводов с чёрной полосой, это +12 вольт от F5(30A). +12 подается через дополнительное реле монтажного блока 2123-3722-010-22, срабатывающее при включении зажигания. Точка соединения чёрных и коричневых проводов, это масса. Если заранее подготовить колодки и джойстик, то далее копаясь в двери, можно обойтись без паяльника.


Фрагмент электросхемы Opel Vectra A.


Отрезал родной разъем от джойстика Opel (9 контактов AMP 928523) и припаял три новых.


1 разъем. 3 контакта папа для управления правым зеркалом. 2 разъем. 3 контакта мама для управления левым зеркалом. 3 разъем. 2 контакта питания. Далее разъединяем колодки (3 контакта) левого зеркала и в разрыв подключаем колодки от нового джойстика.


Завершенные соединения заматываем изолентой и аккуратно укладываем жгут на место. Захлопнув дверь, проверить зазоры между ограничителем двери и жгутом. Надо чтобы они, не соприкасались. Ставим обратно зелёный предохранитель F5 и проверяем поднятие, опускание стёкол, управление левым зеркалом, при включенном зажигании. Для управления правым зеркалом достаточно поставить три перемычки в колодке для старого джойстика.


Я просто скрутил и пропаял попарно: красные, голубые и зелёные провода.


В колодке остались 3 провода. Коричневый — Масса, Белый — +12 подсведка, Серый — +12 от F15(20A) электрообогрев сидений. Можно легко поставить и запитать дополнительные розетки 12V. Собственно и всё. Джойстик работает отлично, ни каких глюков не замечено. Что больше всего радует. После движения задним ходом, легко вернуть начальную настройку зеркала.

Боковые зеркала заднего вида играют важную роль для всех видов автомобилей. Основным их назначением является вовсе не предание эстетического вида для транспортного средства, а для того, чтобы водитель имел возможность контролировать движение своего авто не только спереди, но сзади и по бокам.

Rjvgktrn? ujnjdsq r ecnfyjdrt

  • 1 Повод для демонтажа боковых зеркал
    • 1.1 Снятие
    • 1.2 Ремонт или замена
    • 2.1 Конструкция зеркала
    • 2.2 Артикулы и цены
    • 3.1 Разборка элементов бокового зеркала

    Повод для демонтажа боковых зеркал

    Также очень часто механизм складывания окисляется от воды и заклинивает, поэтому сложить его уже невозможно. Теперь может помочь только снятие устройства, с последующей его заменой.

    Существует также два вида креплений боковых зеркал:

    Треугольное крепление встречается чаще всего, а круглое устанавливается на более новых моделях Нив Шевроле (рестайлинговых). Если произошло механическое повреждение бокового зеркала на Ниве Шевроле, то чтобы исправить ситуацию потребуется его в первую очередь снять. Как это делается можно узнать ниже.

    Снятие

    Последовательность снятия изделия состоит из следующих манипуляций:

    Откручиваем винты крепления

    Ремонт или замена

    Сломанное крепление

    Процесс ремонта характеризуется, прежде всего, работой сварочного аппарата, так как зачастую хрупкое стальное крепление зеркала попросту откалывается. Осуществлять крепление основания зеркала с помощью иных способов не допускается, так как под действием силы ветра во время движения они будут деформироваться.

    В заводском исполнении наблюдается наличие вибраций изделия во время движения, что порой только отвлекает водителя. Заменив ось крепления на новую, которую может выточить опытный токарь, можно избавиться от наличия люфта и вибраций изделия во время движения. После ремонта остается только установить изделие на место и наслаждаться своей работой.

    Замена осуществляется в том случае, если конструкция настолько повреждена, что уже не подлежит ремонту. Если зеркальный элемент был поврежден, то найти его отдельно продающимся у вас вряд ли выйдет. Поэтому единственный выход — это купить новые зеркала и установить их. Замена осуществляется в последовательности обратной снятию, поэтому проблем с заменой не возникнет.

    Еще один немаловажный элемент автомобиля Нива Шевроле — это зеркало заднего вида, располагающееся в салоне на лобовом стекле. Оно также предназначено для того, чтобы водитель имел возможность следить за ситуацией позади своего авто. Стоит заметить, что данное изделие не является обязательным на автомобиле, по сравнению с боковыми устройствами, но его наличие намного упрощает жизнь водителю.

    Итак, зеркало заднего вида в салоне рестайлингового автомобиля крепится непосредственно к лобовому стеклу. Если точнее, то на лобовое стекло устанавливается (клеится) специальная подставка, в которую собственно и вставляется устройство. Для того чтобы снять изделие, то потребуется взять отвертку «минусовку», желательно хорошо заточенную. С ее помощью поддеть устройство и отделить от опоры. Сдвинув его немного назад можно извлекать. Демонтаж опоры производится в редких случаях, только при замене лобового стекла, поэтому нет необходимости рассматривать процесс его монтажа.

    У автомобилей ранних годов выпуска салонное зеркало крепится двумя винтами к крыше. Чтобы его снять, необходимо отщелкнуть пластиковую заглушку, и отверткой открутить эти винты крепления.

    Пока концерн General Motors не установил на Шевроле Ниву систему кругового обзора, единственным средством ориентации в пространстве остаются лобовое стекло и зеркала заднего вида. Зеркала, надо сказать, довольно удачные по дизайну, но по исполнению и по применяемым материалам оставляют желать лучшего, несмотря на то что там установлен и подогрев, и штатный сервопривод для регулировки. Какими бы крепкими не были зеркала, иногда их приходится снимать.

    Особенности зеркал заднего вида на Нива Шевроле

    Ещё одним минусом в конструкции зеркал заднего вида на Ниве Шевроле считается механизм складывания.

    Он никак не рассчитан на внезапную встречу с препятствием, поэтому после контакта с крепкой веткой или ещё чем-то более серьёзным, скорее всего, сломается силуминовый кронштейн. После хорошего пробега механизм складывания зеркал может приржаветь и тогда также придётся заниматься демонтажем.

    Конструкция зеркала

    Конструктивно оба зеркала состоят из:

    • пластикового корпуса;
    • зеркального элемента с подогревом, который крепится на сервопривод с помощью 12 пластиковых защёлок;
    • сервопривода регулировки с мягкой резиновой муфтой, он имеет две клеммы подключения и при необходимости его можно заменить;
    • силуминового кронштейна, который часто обламывается, именно он крепится к двери.

    Артикулы и цены

    По каталогу Дженерал Моторз правое зеркало имеет артикул GM 2123-8201050, левое зеркало — GM 2123-8201051.

    Цена зеркал в зависимости от производителя составит от 2,2 до 2,5 тысячи за штуку.

    Цена зеркального элемента с каталожным номером 2123-8201216-60  — от  600 до 800 рублей в зависимости от фирмы-производителя. Цена и тип крепления зависит от года выпуска автомобиля. Теперь мы теоретически подкованы, будем снимать зеркала и попробуем их отремонтировать.

    Снимаем зеркала заднего вида на Ниве Шевроле сами

    Снять зеркало что с левой, что с правой стороны, довольно просто . Для этого необходимо иметь набор отвёрток, круглогубцы и полчаса времени.

    Зеркало можно было бы снять и быстрее, но из-за особенного расположения контактных колодок привода регулировки и подогрева, придётся разбирать практически всю обшивку двери.

    Набираемся терпения и начинаем.

    1. Откручиваем все винты, которые крепят дверную карту (обшивку двери).
    2. Не забываем про хитрый винт, который прячется под ручкой открывания двери. Чтобы его увидеть, необходимо потянуть ручку на себя, он находится в самой вершине пластиковой вставки на дверной карте.
    3. Когда обшивка снята, аккуратно поддеваем отвёрткой с внутренней стороны двери треугольную декоративную накладку. Она фиксируется без винтов и держится только на пластиковых фиксаторах. Теперь можно добраться до крепёжных винтов.
    4. Прежде чем открутить винты, необходимо отсоединить клеммные колодки питания и управления зеркалом. Они находятся в полости двери, а добраться до них можно через крайнюю к петлям высечку.
    5. Под декоративной накладкой на корпусе двери находим три винта, которые крепят кронштейн зеркала заднего вида. Отворачиваем их.
    6. Аккуратно снимаем зеркало, не теряем пластиковую прокладку между кронштейном и дверью. Если будем устанавливать новое зеркало, то эта прокладка должна идти в комплекте.

    После этого при необходимости можно заменить зеркальный элемент, привод регулировки или отремонтировать сломанный кронштейн.

    Разборка элементов бокового зеркала

    Зеркало разбирается путём демонтажа зеркального элемента . Для этого нужно с помощью тонкой отвёртки отщёлкнуть все 12 фиксаторов, которые держат зеркальный элемент на сервоприводе. Доступ к ним можно получить через отверстие в пластиковом корпусе, но торопиться ни в коем случае не стоит, поскольку переусердствовав, можно сломать зеркальное полотно.

    Обратная сборка

    Сборка нивовского зеркала проводится в обратном порядке. Берегите зеркала и светлых всем дорог!

    Регулировка зеркал заднего вида на ниве шевроле

    Внешние зеркала заднего вида регулируются с помощью рычага настройки в органах управления двери водителя.

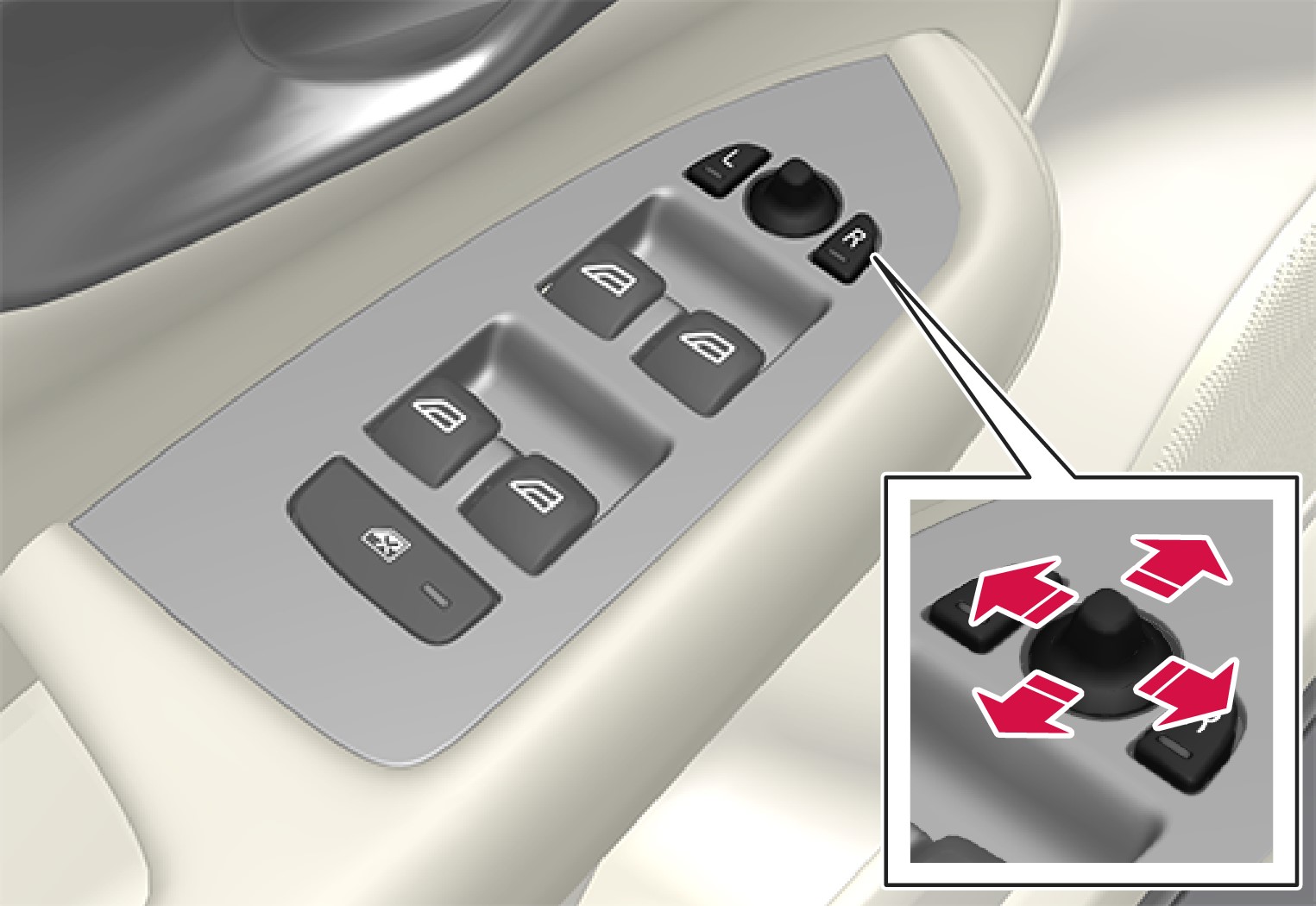

    Управление внешними зеркалами заднего вида.

    Управление внешними зеркалами заднего вида.

    Регулировка

    Нажмите кнопку L для левого зеркала или R для правого зеркала заднего вида. Лампа в кнопке горит.

    Отрегулируйте положение с помощью джойстика посередине.

    Нажмите кнопку L или R еще раз. Лампа должна погаснуть.

    Предупреждение

    Оба зеркала широкоугольного типа, улучшающие обзор. Поэтому кажется, что расстояние до отражающихся в них объектах больше, чем в действительности.

    Функция памяти для переднего сиденья с электроприводом *

    В функции памяти переднего сидения с электроприводом можно сохранить положения зеркал заднего вида.

    Наклон зеркал заднего вида во время парковки

    Только в сочетании с электроуправляемым сиденьем с памятью.

    Зеркала заднего вида наклоняются вниз, что позволяет водителю видеть, например, край дороги во время парковки.

    Включите передачу заднего хода и нажмите кнопу L или R .

    При выключении передачи заднего хода зеркало заднего вида автоматически возвращается в исходное положение прим. через 10 секунд или раньше, если нажать кнопку L или R соответственно.

    Автоматический наклон зеркала заднего вида во время парковки

    Только в сочетании с электроуправляемым сиденьем с памятью.

    При включении передачи заднего хода зеркало заднего вида автоматически наклоняется вниз, что позволяет водителю видеть, например, край дороги во время парковки. Когда передача заднего хода отключается, зеркало заднего вида с небольшой задержкой автоматически возвращается в исходное положение.

    Настройки для функции на центральном дисплее:

    Нажмите Настройки на верхней панели.

    Нажмите My Car Зеркала .

    В Наклон внешнего зеркала при заднем ходе выберите Выкл , Водитель , Пассажир или Оба , чтобы активировать/отключить и выбрать зеркало заднего вида, которое следует наклонить.

    Автоматическое складывание при запирании

    Только в сочетании с электроуправляемым сиденьем с памятью.

    Если автомобиль запирается/отпирается дистанционным ключом, зеркала заднего складываются/раскрываются автоматически.

    Функцию можно активировать/отключить на центральном дисплее:

    Нажмите Настройки на верхней панели.

    Нажмите My Car Зеркала .

    Выберите Складывать зеркала при запирании , чтобы активировать/отключить.

    Возврат в нейтральное положение

    Возврат в нейтральное положение необходимо выполнить с помощью электропривода для восстановления функции электроуправляемого складывания/раскладывания наружных зеркал после их смещения со своего места вследствие внешнего воздействия:

    Сложите зеркала кнопками L и R .

    Вновь раскройте зеркала кнопками L и R .

    При необходимости повторите описанную выше процедуру.

    Зеркала после этого возвращены в нейтральное положение.

    Автоматическая защита от ослепления *

    Заднего вида затемняются автоматически, когда яркий свет направляется на автомобиль сзади.

    Эту функцию можно устанавливать на зеркалах заднего вида только, если внутреннее зеркало заднего вида также имеет функцию автоматической защиты от ослепления, см. раздел "Внутреннее зеркало заднего вида".

    Функция автоматической защиты от ослепления во время движения всегда активирована, за исключением выбора режима движения задним ходом. Вы можете выбрать три уровня чувствительности функции защиты от ослепления, которая распространяется как на внутреннее, так и на внешние зеркала заднего вида.

    Примечание

    Изменение чувствительности не приводит к немедленному изменению степени защиты от ослепления, которое проявляется через некоторое время.

    Настройки для функции на центральном дисплее:

    Нажмите Настройки на верхней панели.

    Нажмите My Car Зеркала .

    В Автоматическое затемнение зеркал выберите Норм. , Темно или Светло .

    Складные зеркала заднего вида с электроприводом *

    Для парковки/проезда в узком месте наружные зеркала можно сложить:

    Одновременно нажмите кнопки L и R (положение зажигания не ниже I).

    Отпустите их прим. через 1 секунду . Зеркала автоматически установятся в полностью сложенное положение.

    Раскройте зеркала, нажав одновременно на кнопки L и R . Зеркала автоматически установятся в полностью открытое положение.

    Как снять правильно наружное зеркало заднего вида на Нива Шевроле

    Пока конструкторами в Ниве Шевроле не будет разработана система кругового вида, единственным средством, чтобы можно было ориентироваться в пространстве, остаются зеркала заднего вида. Но, несмотря на всю свою прочность, в них имеются такие опции как обогрев, привод для регулировки и складывания, поэтому может случиться такое, что какой-то из этих механизмов выходит из строя, поэтому может потребоваться ремонт зеркала бокового вида. Так же вовремя движения по бездорожью, можно на своем пути встретить препятствие в виде крепкой ветки, об которую может, сломятся кронштейн отвечающие за складывания зеркал.

    ремонт зеркала бокового вида

    Устройства

    В его конструкцию входят:

    • Корпус, состоящий из пластика
    • Само зеркало, которое крепится за счет пластиковых защёлок, на сервопривод
    • Сервопривод регулировки, у которого имеется мягкая резиновая муфта, с двумя клеммами
    • Силуминовый кронштейн, при помощи которого происходит крепление к двери

    Цена всего изделия колеблется от двух тысяч, до трех все зависит от фирмы производителя, а так же от того в каком году был выпущен автомобиль.

    Как произвести снятие

    Если требуется замена зеркала бокового вида, том нам потребуется около часа времени, отвертка и круглогубцы. На первый взгляд может показаться, что снять их просто, но из-за наличия в них контактных колодок, регулировочного привода, и подогрева, нужно снимать имеющуюся обшивку на двери. Когда инструмент готов можно приступать к демонтажу:

    1. Все имеющиеся винтики, которые удерживают дверную карту, откручиваем
    2. Откручиваем винт, который с первого взгляда можно не увидеть, и находится под ручкой при помощи, которой открывается дверь, чтобы получить к нему доступ, следует ручку потянуть на себя.Откручиваем все болты
    3. После того как вся обшивка снята, берем отвертку и с внутренней стороны двери, поддеваем накладку в виде треугольника, которая держится только за счёт пластиковых защелок.Окручиваем и снимем все болты
    4. Через отверстие, которое расположено в районе петель, отсоединяем клеммы, которые питают и отвечают за управление зеркалами.Отключаем клемы
    5. Под имеющейся треугольной накладкой откручиваем несколько винтов, благодаря которым происходит крепления кронштейна зеркала.Отворачиваем винты
    6. Когда все болты выкручены, можно переходить к снятию зеркала, его следует снимать вместе с пластиковой прокладкой, которая находится между ним и дверью. Если вы устанавливаете новые зеркала, то прокладка идет уже вместе с комплектом.

    Так же если необходимо можно произвести замену кронштейна, или имеющиеся в нем элементы привода. Если треснул или разбился зеркальный элемент его можно поменять без демонтажа всего механизма, достаточно при помощи отвертки через отверстие в пластиковом корпусе отсоединить все имеющиеся фиксаторы, благодаря которым зеркало держится на сервоприводе.

    Снимаем само зеркало

    Делать все это следует аккуратно, чтобы не сломать зеркальное полотно. Как видите, весь процесс по замене не занимает много времени, и произвести весь ремонт при наличии нужного инструмента можно самостоятельно и в кратчайшие сроки.

    Не работает регулировка зеркал нива шевроле

    На части автомобилей ВАЗ-2123 устанавливаются зеркала с электроприводом и встроенным обогревателем. Схема включения зеркал показана на рис. 7-38. Управление работой моторедукторов электроприводов зеркал 4 осуществляется блоком 5. Нагревательные элементы зеркал включаются выключателем обогрева заднего стекла 6 через вспомогательное реле К7 типа 904.3747-10, установленное в монтажном блоке. Обогрев зеркал можно включить только при включенном зажигании, т.к. напряжение к выключателю 6 подается через дополнительное реле К6, срабатывающее при включении зажигания. Питание к нагревательным элементам подается через контакты реле К7 от предохранителя F 8, который напрямую подсоединен к источникам питания. Если при включении обогрева зеркала не обогреваются, необходимо проверить предохранитель F 8, провода и их соединения, а также выключатель и реле К7. Электроуправляемые зеркала не нуждаются в обслуживании и в случае неисправности моторедуктров или нагревательного элемента должны заменяться новыми.

    Рис. 7-38. Схема включения элетроуправляемых зеркал
