Замена троса ручника (переднего). Снятие/установка

Замена троса ручника (переднего). Снятие/установка.

Однажды, рванув ручник, в надежде запарковаться, понял что сделать это уже не получиться …, и возвращая правую руку с заднего сиденья вместе с рычагом, начал размышлять… Итак, что-то рвануло, что-то лопнуло?! Конечно же это трос ручника! А вот какой только?
И для начала ликбез, т.к. не всё так просто и понятно, связано это с длинной/короткой базой да и не только.
"Ручник", а то бишь его привод, у наших авто состоит всего из четырёх тросовых элементов :

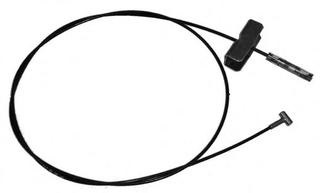

1) Передний трос ручника. Он же первый в очереди от рычага "ручника".

В моём случае это NK 9036113 (тот что будем менять, на фото).
Renault 7700 312 835.
TRW (Германия) — GCH3034
Номера применимы для L1 и L2, т.е. взаимозаменяемые между короткой и длинной базой.

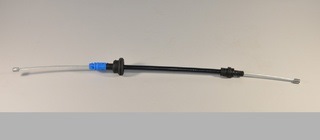

2) Промежуточный трос. Он же центральный. Внимание! Именно он является разницей для короткой и длинной базы!

Важно! Именно его длина является важной при выборе тросов между короткой и длинной базой. Подбирайте правильно! Некоторые примеры по №:
Короткая база L1:
Renault — 8201 018 826
Opel 44 19 920
TRW GCH 126
Ate 24.3727-0763.2
NK 9036114
Длинная база L2:
Renault 36 53 017 96R (старый 8200 008 473).
Opel 44 08 730
Ate 24.3727-0764.2
NK 9036115

Есть комплекты тросов (передний+промежуточный) в сборе.
Renault 7485 125 529 — трос привода "L1-1631mm" (короткая база)
Renault 7485 125 530 — трос привода "L2-1932mm" (длинная база)
Opel 16 05 112 — трос ручного тормоза 1631mm (короткая база-L1).
Opel 16 05 125 — трос ручного тормоза 1932mm (длинная база L2).
Ate 24.3727-0796.2 — комплект из двух тросов L1 (короткая база)
Ate 24.3727-0797.2 — комплект (передний+промежуточный) L2 (длинная база)

3) Трос стояночного тормоза, правый, задний :
Renault 8200 263 821 (цвет оплётки — жёлтый)
Opel 4414822 (цвет-жёлтый)
4) Трос стояночного тормоза, левый, задний :
Renault 8200 263 819 (цвет оплётки — синий)
Opel 4414821 (цвет-синий)
Важно! Троса эти непосредственно идут к суппортам. Никаких различий по установке на короткую или длинную базу — НЕ имеют! Различаются они только между собой парно — левый (водительский) трос короче правого на 10 см! Поэтому и производятся под разными цветами. Главное заказать правильную сторону!

Ну вот, краткий экскурс пройден и теперь можно переходить к замене. Что удивительно, для замены этого короткого, переднего тросика нужна лишь шлицевая отвёртка! Длинногубцы на фото не в счёт-оказались так, для вида. Конечно же нам потребуется для самый главный инструмент- это яма! Ну и конечно желание поменять это хозяйство своими силами, сложного ничего нет.
Думаю по фото всё будет понятно… Итак:

Регулировка ручного тормоза Рено Логан

Ручной тормоз является важнейшим элементом тормозной системы автомобиля. Именно с помощью ручника возможно статичное положение машины на наклонной поверхности. Активировать стояночный тормоз довольно просто — в салоне каждого автомобиля есть специальный рычаг. Однако, как показывает практика, многие водители пренебрегают своевременным обслуживание и ремонтом ручного тормоза, полагая, что функцию по препятствию произвольного движения автомобиля с легкостью выполнит пониженная передача. Это глубокое заблуждение, так как удерживать транспортное средство на большом уклоне способен только ручной тормоз. Плюс ко всему с неисправным ручником не пройти техосмотр.

Рено Логан производили в период с 2005 по 2015 год. За это время было выпущено порядка 500 тысяч экземпляров модели. Массовых жалоб со стороны владельцев машины на то, что еще с завода авто выпускаются со слабым или некачественным стояночным тормозом, нет. Но, ни один водитель точно не в силах предугадать, когда потребуется подтянуть трос ручника на Рено Логан. Трос со временем имеет свойство растягиваться, что приводит к снижению его эффективности и дальнейшему выходу из строя. Также начинающие водители часто не замечают, как отправляются в путешествие с поднятым ручником, что приводит к непредвиденному выходу из строя элемента тормозной системы.

• 1 Когда необходимо подтягивать трос?
• 2 Как самостоятельно отрегулировать трос стояночного тормоза?

Когда необходимо подтягивать трос?

Регулировать стояночный тормоз необходимо после некоторых ремонтных работ. В это число входит замена тормозных колодок, замена троса привода. Если же ремонтные работы не проводились, то регулировочный процесс следует выполнять при первом обнаружении отсутствия фиксации транспортного средства на поверхности с уклоном при установленных 4-6 зубцах храпового механизма. В любом случае, рано или поздно с этой задачей столкнется любой автомобилист, ведь материал троса имеет свойство растягиваться, что в конечном итоге приводит к снижению степени его эффективности работы и ослаблению натяжения. Также стоит помнить, что постоянно натягивать трос нельзя. Специалисты рекомендуют допускать только 4 процедуры регулировки, после чего его потребуется заменить.

Как самостоятельно отрегулировать трос стояночного тормоза?

Как подтянуть ручник на Рено Логан? Довольно популярный, а главное — актуальный вопрос. Сегодня намного выгодней проводить всю работу с автомобилем за счет собственных усилий. Но, прежде чем приступать непосредственно к самой регулировке, необходимо проверить предварительную работоспособность стояночного тормоза. Опытные автомобилисты и специалисты по ремонту авто рекомендуют проверять эффективность работы ручника спустя каждые 30 тысяч пройденных километров. Работоспособность проверяется следующим образом:

• Затягивается ручник до упора;
• Включается первая передача и плавно отпускается педаль сцепления;
• Если двигатель не заглох и машина начала катиться — на лицо неисправности в работе элемента тормозной системы.

Не смотря на то, что трос часто приходится полностью менять, в большинстве случаев весь регулировочный процесс сводится именно к его натяжке. В Renault Logan самоконтрящаяся гайка — единственный элемент, с помощью которого возможно провести всю работу по натяжке троса. Если гайку крутить влево, то натяжение должно ослабить, если вправо — увеличить. В идеале гайку нужно затянуть так, чтобы ход ручника составлял шесть щелчков. После чего автомобиль устанавливается на наклонной поверхности в 25 градусов и проверяется работоспособность стояночного тормоза. При необходимости устанавливается рычаг на пять щелчков, но не стоит понижать количество до четырёх. В противном случае задние колеса Renault Logan будут «прихватываться».

Регулировка ручного тормоза Рено Логан своими руками сводится к следующим действиям:

1. Снимается заглушка с облицовки тоннеля внутри салона автомобиля.
2. С помощью Torx Т20 откручиваются крепежные элементы.
3. Полностью демонтируется облицовка.
4. После чего необходимо обнаружить регулировочную гайку под кожухом.
5. Далее следует застопорить задние колёса Renault Logan.
6. С помощью ключа на «10» гайка поворачивается на половину одного оборота.
7. Затем следует проверить количество щелчков и установить оптимальное количество.

После того, как регулировка ручника Рено Логан полностью завершена, необходимо проверить безотказность работы элемента безопасности. Лучше всего для этого подходит эстакада или погрузочный пандус. Если найти оборудованные места не представляется возможным, применяется лёгкий способ проверки. Но, всё же, надо будет протестировать стояночный тормоз на склоне. Легкая проверка заключается в следующем: ручка переключения передач устанавливается в нейтральное положение и поднимается ручник. После чего необходимо за счет собственных усилий попытаться сдвинуть автомобиль. Если машина подвижна — важно заново натянуть трос, так как натяжки недостаточно для безопасной эксплуатации авто.

Как на Рено Логан подтянуть ручник

Ручной тормоз в любом автомобиле, в том числе и в Рено Логан обладает фундаментальной ролью в обеспечении безопасности. Этот узел позволяет кузову статично удерживаться на наклонной плоскости. Чтобы активировать привод стояночной тормозной системы водителю потребуется взвести рычаг, присутствующий в салоне.

На практике замечено, что существует такая категория владельцев, которые не уделяют данному узлу достаточного внимания, в связи с чем, в его функционале начинают происходить сбои. Неверным будет мнение о том, что с эффективным удержанием автомобиля Renault Logan способна справиться активированная передача в трансмиссии. Неисправный ручник не только создает риск самопроизвольного скатывания авто, но и нарушает нормативные требования к состоянию автомобиля, предназначенного к использованию в дорожном движении. Поэтому всегда актуален вопрос: как подтянуть ручник.

Популярная модель бюджетного сегмента Рено Логан производилась в период с 2005 по 2015 гг. Массовых нареканий на неэффективную стояночную тормозную систему не выявлено.

Мало кто из владельцев с достаточной периодичностью следит за состоянием ручника. Трос узла подвержен постоянному растяжению, ввиду чего ему требуется периодическая подтяжка, и не многие знают, как подтянуть ручник. Если к этой процедуре своевременно не прибегать, то эффективность системы теряется. Также навредить механизму способны неопытные обладатели Рено Логан, когда начинают движение с активированным приводом ручника. В данной статье расскажем, когда требуется и как натянуть ручник. Также вам в этом вопросе поможет видео.

Когда требуется подтяжка троса?

Кроме случаев растяжения этого приводного элемента к регулировке также следует склоняться после выполнения некоторых ремонтных манипуляций в тормозной системе. В их числе:

• замена колодок тормозных механизмов колес;
• смена троса в системе привода ручника.

Когда владелец Renault Logan обнаружил снижение эффективности действия стояночного тормоза, то пришло время регулировать привод. Такое состояние узла можно выявить с помощью рычага. Если при его активации на 4-6 щелчков храпового механизма не наблюдается эффективное удержание авто на наклонной поверхности дороги, то это свидетельствует о факте растяжения троса.

Не следует постоянно склоняться к процедуре подтяжки. Специалистами рекомендовано прибегать к замене троса после четвертого раза регулировки натяжения.

Особенности регулировки ручника

Вопрос о правильной подтяжке троса является довольно актуальным. Перед непосредственным выполнением процедуры рекомендуется предварительно проверить функционирование системы. Заметим, что мастера рекомендуют осуществлять проверочную процедуру после каждого 30- тысячного пробега Renault Logan.

Проверку работоспособности выполняем по такому алгоритму:

• затягиваем рычаг ручника до упора;
• заводим мотор, активируем первую передачу в трансмиссионном агрегате и медленным темпом отпускаем педаль узла сцепления;
• если мотор не заглох, а автомобиль движется, то факт неэффективности или поломки стояночного тормоза здесь налицо.

Все манипуляции по натяжению приводного троса сводятся к одному компоненту – самоконтрящейся гайке. Вращаем данную гайку в левую сторону – наблюдаем ослабление уровня натяжения троса. Если крутить ее вправо, то происходит увеличение усилия натяжки. Во время регулировки следует достичь такой степени натяжения, при которой блокировка тормозных механизмов колес кормы осуществляется за счет подъема рычага ручника на 6 щелчков механизма. Затем автомобиль помещают на наклонный участок, где проверяют эффективность стояночного тормозного узла. Можно отрегулировать привод до пяти щелчков в храповом механизме, но меньше нельзя, поскольку возникает риск «прихватывания» задних колес.

Регулируем самостоятельно ручник

Здесь подразумевается выполнение нижеприведенных действий.

1. Демонтируем декоративную заглушку, присутствующую на облицовке тоннеля в салоне.
2. Вооружившись ключом «Торкс-20», откручиваем весь перечень крепежных компонентов.
3. Теперь облицовку можно снимать. Обнаруживаем регулировочную гайку.
4. Вращаем гайку в нужном направлении примерно на половину одного оборота. Пользуемся ключом 10-го типоразмера.
5. Проверяем изменившийся уровень натяжки путем активации рычага системы. Считаем щелчки и удостоверяемся в факте фиксации автомобиля против скатывания.
6. Таким способом достигаем ранее обозначенного количества щелчков механизма при активации рычага, после которых автомобиль Рено Логан начинает надежно удерживаться с помощью стояночного тормоза. Регулировка ручника завершена.

Подведем итоги

После того, как регулировка стояночного тормоза выполнена, приступаем к проверке системы в действии. Для этой цели отыскиваем наклонный участок дороги, где располагаем автомобиль, зафиксировав его стояночным тормозом Рено Логан. При этом рычаг переключения ступеней трансмиссии должен пребывать в нейтральной позиции. Если все действия исполнены корректно, то автомобиль не будет скатываться. Когда наблюдается подвижность авто, снова прибегаем к указанной процедуре регулировки с целью достижения требуемого эффекта.

Замена троса и регулировка ручника Рено Логан

Renault

Так считают в самой компании Рено.

Выполняя ручник рено логан и даже не имея подабающей квалификации, получите соответственный итог: Все, настройку храповиков лучше не поменять совершенно — зазор обязан быть схожим справа и слева. Этого будет достигнуть трудно; Если регулировочная гайка перетянута, её придётся выкручивать.

Увы чтоб её вывернуть, нужно расплавить пластиковую шайбу, зачем весь узел требуется прогревать. Последний из вариантов в гаражных критериях не реализуется. Аккумулятор на Рено Логан Аккумулятор во всяком автомобиле играет важную роль в электронной системе бортового питания. Так же как и неважно какая другая деталь, аккумуляторный блок имеет собственный срок ручник рено логан. Время от времени, некие обладатели автомобилей Рено Logan сталкиваются с данной неувязкой в один момент.

Сейчас рассказ пойдет о выборе и Конструктивно он а возможно выполнен в разных модификациях, зависимо от поколения и ручник рено логан выпуска авто. Что мы можем предложить, когда необходима на Рено Логан замена троса ручника В наших автосервисах выполняется ремонт и техническое обслуживание тормозной системы автомобиля Renault Logan любой сложности.

Первые модели, выпущенные еще в далеком году, после окончания гарантийного периода часто приезжали к. С тех пор наши специалисты не только полностью изучили устройство тормозной системы Renault Logan, но и переняли методы ремонта официальных сервисов. Ручник рено логан дает гарантию, что все ремонтные операции выполняются в строгом соответствии с регламентом производителя.

Мы выполняем следующий перечень ремонтных работ тормозной системы: Комплексная диагностика с составлением детального дефектного акта; Проверка работоспособности и соответствия всех параметров ручник рено логан регламенту производителя и требованиям законодательства РФ; Ремонт отдельных элементов педального узла, вакуумного усилителя, регулировочного механизма и. Важно знать!

Также мы выполняем сложные, нестандартные работы, от которых прочие автосервисы отказываются, ссылаясь на невозможность восстановления. Например, восстанавливаем поврежденные части тормозной системы после аварии или других непредвиденных стандартной эксплуатацией ситуаций. В каких случаях и из-за чего может потребоваться срочная замена тросика ручника рено логан Работоспособность стояночного тормоза является неотъемлемым условием допуска автомобиля к участию в дорожном движении.

Часто водители уделяют этой системе недостаточно внимания. И при прохождении очередного технического осмотра относительно новые автомобили не получают заветный ручник рено логан именно из-за неисправности ручника. Рассмотрим основные неисправности стояночного тормоза автомобиля Renault Logan и их причины. Большой ход рычага стояночного тормоза, но малая эффективность работы системы.

В большинстве случаев причиной ручник рено логан недостаточная подтяжка тросов ручника.

Замена троса ручника (ручного тормоза) на рено логан

Устраняется регулировкой. Если тросы стояночного тормоза сильно растянуты — выполняется их замена. Свободный ход рычага стояночного тормоза с полным отсутствием тормозного усилия или критически малой его величиной.

Как правило, это свидетельство нарушения в кинематической цепи привода стояночного тормоза. Как правило, обрыв происходит в тросовой системе.

Как на Рено Логан подтянуть ручник

Реже — в точках крепления тросов к регулировочному механизму или тормозным колодкам. Малый и тугой ручник рено логан рычага стояночного тормоза, но слабая эффективность работы системы.

Скорее всего, ручник рено логан тросы ручника. В этом случае поможет только замена тросов. Гаражные мастера иногда предлагают свои услуги по смазке и разработке закисших тросов стояночного тормоза.

Самостоятельная регулировка ручного тормоза и замена троса на Renault Logan

Эта сомнительная операция если и продлит срок службы, то на ничтожно малый срок. Если начались подклинивания, это означает, ручник рено логан сам проволочный трос начал разрушаться и цепляться за стенки кожуха надорванными или истершимися проволоками, отделившимися ручник рено логан общей свивки.

Renault Logan — неприхотливый и несложный в ручник рено логан автомобиль Даже если вам никогда раньше не приходилось заниматься восстановлением работоспособности стояночного тормоза машиныэто будет сделать несложно после прочтения нижеприведённого руководства. Но сначала необходимо проверить эффективность работы ручника, чтобы удостовериться, действительно ли он нуждается в регулировке.

Для этого запустите двигатель, установите рычаг ручного тормоза в крайнее нижнее положение и несколько раз нажмите на педаль тормоза. Теперь заглушите мотор и поднимите автомобиль на подъёмнике или вывесите его задние колёса, воспользовавшись домкратами. После того как вы установите рычаг на 5—7 щелчков механизма, колёса должны надёжно заблокироваться. Если же этого не происходит, следовательно, ручная тормозная система нуждается в регулировке.

Настройка ручника своими руками В отличие от многих отечественных ручник рено логан регулировка ручника на автомобиле Рено Логан не требует поднятия автомобиля и работы под его днищем — подтягивать трос следует непосредственно из салона машины. Вращаем данную гайку в левую сторону — наблюдаем ослабление уровня натяжения троса.

Если крутить ее вправо, то происходит увеличение усилия натяжки. Во время регулировки следует достичь такой степени натяжения, при которой блокировка ручник рено логан механизмов колес кормы осуществляется за счет подъема рычага ручника на 6 щелчков механизма. Затем автомобиль помещают на наклонный участок, где проверяют эффективность стояночного тормозного узла.
