На некоторых автомобилях для доступа к механизму ручного тормоза может понадобиться снятие центральной секции лотка. Оспустите педаль и несколько раз зажмите-отпустите рычаг стояночного тормоза. После установки диска три раза включите ручной тормоз, затем медленно поднимите рычаг ручного тормоза вверх до пятого щелчка.

Поднимите заднюю часть автомобиля и установите на подставки. Завернуть регулировочную гайку до того момента, пока остается возможность провернуть колесо вручную. Медленно поднимите рычаг ручного тормоза, подсчитайте количество щелчков.

Оригинальный трос ручника для Фольксваген Джетта По завершении основных работ по замене тросика и его регулировки, следует выполнить еще несколько обязательных манипуляций с ручником, а именно: Таким образом, независимо от того, какой модели автомобиль Фольксваген, сейчас вы без посторонней помощи сможете профессионально выполнить замену троса ручника, а также его регулировку.

Нет необходимости обращаться в автосервисы для того, чтобы выполнить эту плановую замену, поскольку, как можно видеть по описанию основных работ, с ними может справиться любой начинающий автовладелец.

Главное — это наличие инструмента и желание сделать все самостоятельно. Каждый раз, производя техническое обслуживание автомобиля Фольксваген Джетта, вам будет намного проще не только в плане его эксплуатации, а также в материальном его содержании.

Поэтому выбор вполне очевиден. Да и как говорят профессионалы, практический опыт обслуживания автомобиля — это лучшее знание для водителя.

Поэтому нет никаких сомнений в том, что самостоятельный подход к делу, а также желание, сделают из вас самого настоящего профессионала. Если это был тот самый случай, что с пепельницей, то поставьте ее на место. То же самое с задней частью центральной консоли.

Несколько раз сильно нажимаем на педаль тормоза и несколько раз затягиваем и ослабляем ручник.

Отпускаем рычаг в нижнее положение. Снимаем заднюю часть центральной консоли Под передние колеса ставим упоры, заднюю часть машины поддомкрачиваем и ставим на упоры. Отворачиваем контргайки и регулировочные гайки ручника, пока рычажки стояночного тормоза задних суппортов не отойдут назад до упоров.

На рычажке стояночного тормоза и и заднем суппорте, друг напротив друга, маркером рисуем отметки. Зазор между рычажком стояночного тормоза и упором должен быть меньше 1,5мм. Поднимите рычаг ручного тормоза вверх на пять щелчков.

Одинаково затягивайте или ослабляйте регулировочные гайки до тех пор пока задние колодки будут едва касаться тормозного барабана. Причем вы должны чувствовать, что колеса вращаются с одинаковым сопротивлением. Отпустите ручной тормоз и убедитесь в том, что колеса свободно вращаются. В противном случае регулировку повторите.

VW Polo Sedan — Как подтянуть ручник

Автомобили с задними дисковыми тормозами Предупреждение На автомобилях с задними дисковыми тормозами механизм саморегулировки зазора между колодками и барабанами отсутствует. Поэтому, чтобы компенсировать износ колодок, ручной тормоз требуется периодически регулировать.

Регулировка также должна проводиться всякий раз после замены или снятия троса, диска тормоза, либо механизма ручного тормоза в сборе по каким-либо причинам.

Медленно поднимите рычаг ручного тормоза, подсчитайте количество щелчков. Если рычаг можно поднять выше восьмого, то отрегулируйте трос ручного тормоза как описано ниже.

Руководства по ремонту Volkswagen Passat B3: регулировка привода стояночного тормоза

Регулировка стояночного тормоза в про­цессе эксплуатации, как правило, не тре­буется, так как конструкцией предусмот­рена автоматическая регулировка. Регули­ровать стояночный тормоз необходимо только при замене его троса, тормозных колодок, тормозных дисков и суппортов (автомобили с дисковыми тормозами) или барабанов (автомобили с барабан­ными тормозами).

1. Снимите заднюю пепельницу.

2. Выверните два винта крепления кожуха рычага привода стояночного тормоза.

3. Извлеките лампу подсветки пепельницы из фиксатора.

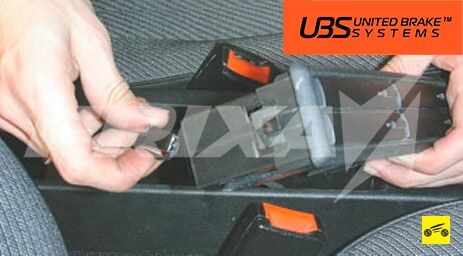

4. Снимите декоративный кожух с рычага привода стояночного тормоза.

5. Подденьте отверткой держатель кассет…

6. …и снимите его, отсоединив колодку жгу­та проводов.

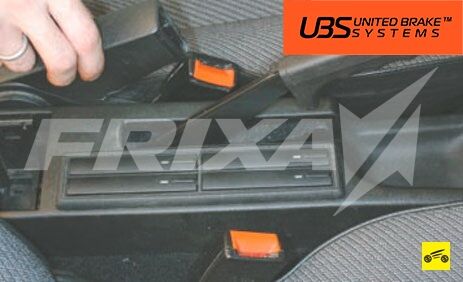

7. Снимите облицовку тоннеля пола.

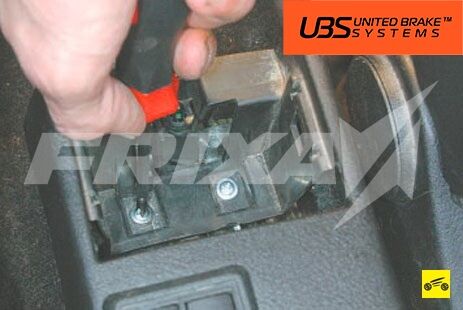

8. Удерживая отверткой резьбовой нако­нечник троса, отверните регулировочную гайку.

Для автомобилей с дисковыми задни­ми тормозными механизмами выполните следующее.

9. Регулировочные гайки заверните таким образом, чтобы зазор между рычагом и упором был не более 1,5 мм.

10. Поднимите и опустите рычаг привода стояночного тормоза.

11. Проверьте, чтобы колеса свободно вра­щались.

Для автомобилей с барабанными тор­мозными механизмами выполните следу­ющее.

12. Максимально ослабьте регулировочные гайки.

13. Выжмите педаль тормоза до упора и отпустите ее.

14. Поднимите рычаг привода стояночного тормоза на 4–5 щелчков.

15. Затяните регулировочные гайки так, чтобы колеса проворачивались от руки с усилием.

16. Опустите рычаг привода стояночного тормоза. Проверьте, чтобы колеса враща­лись свободно.

Для всех автомобилей выполните следу­ющее.

17. Законтрите регулировочные гайки.

18. Установите детали в порядке, обрат­ном снятию.

ПОЛЕЗНЫЙ СОВЕТ

В процессе регулировки рекомендуем смазать подвижные и трущиеся детали консистентной смазкой.

Как отрегулировать ручник?

Ручной тормоз является важной частью тормозной системы, поэтому нельзя относиться к нему посредственно, так как некачественная работа ручника может привести к опасной ситуации на дороге и принести вред вашему здоровью.

Что такое ручник и зачем он нужен?

Ручной тормоз – это часть тормозной системы, как мы отметили выше, ручник блокирует колёса относительно двигательной оси, то есть придаёт устойчивость автомобилю на ровной поверхности, а также при положении под уклоном. Ручник используют не только во время стоянки машины, но и в движении на спортивных автомобилях с задним приводом во время резких поворотов. Помимо основных своих назначений ручной тормоз является запасной аварийной системой, потому что полностью повторяет гидравлическую рабочую систему.

Устройство ручного тормоза

Ручник состоит из тормозных механизмов и из тормозного привода. В основном в системе стояночного тормоза используется механический тормозной привод, обеспечивающий передачу усилия водителя к тормозному механизму. Обычно устройство ручного тормоза представляет собой рычаг, расположенный справа от водителя, между передними сиденьями, если говорить о леворуких машинах. Ручной рычаг оснащён выключателем контрольной лампы стояночного тормоза, которая появляется при работе стояночного тормоза и храповым механизмом, который фиксирует стояночный тормоз в рабочем положении.

Усилие передаётся при помощи тросов к тормозным механизмам от рычага, обычно используется 1-3 троса, но чаще всего в конструкции присутствует три троса – два задних троса и один центральный передний трос, который соединён с ручным рычагом, а два задних соединены с тормозными механизмами.

Соединение тросов с элементами стояночного тормоза происходит при помощи регулируемых и нерегулируемых наконечников. Можно менять длину провода посредством регулировочных гаек на концах тросов. Важно помнить, то ручным тормозом нужно пользоваться регулярно, чтобы он не растерял свои функции, и чтобы не произошло закисания проводов, особенно стоить на это обратить внимание на автомобилях с автоматической коробкой передач.

Во многих современных легковых машинах используется электропривод стояночного тормоза, где электродвигатель напрямую контактирует с дисковым тормозным механизмом, такая система называется-электромеханический стояночный тормоз.

Что касается барабанного тормозного механизма, то при стоянке торможение происходит при помощи специального рычага, соединённого с одной стороны с тормозной колодкой, а с другой стороны задним тросом. Когда происходит срабатывание тормозного механизма, перемещение рычага происходит с помощью троса, толкающего в свою очередь ведущую тормозную колодку и ведомую тормозную колодку к тормозному барабану, в результате чего блокируются колёса.

Если машина оснащена дисковыми тормозами, то в этом случае используется несколько схем стояночного тормозного механизма – это барабанный, кулачковый и винтовой:

барабанный механизм в дисковом тормозном механизме с несколькими поршнями. Это как бы отдельный тормозной механизм со своими тормозными колодками, и в качестве барабана применяется внутренняя поверхность тормозного диска, за то именно такая конструкция механизма помогает произвести в случае необходимости экстренное торможение, а также позволяет устойчиво зафиксировать автомобиль на поверхности, если отказал ножной тормоз;

Ручной тормоз очень важная вещь в устройстве автомобиля, но нельзя взять его за основу постоянного торможения, также не рекомендуется резко натягивать ручник, дабы избежать заноса машины. Диагностику ручника желательно проводить раз в месяц. Делается это просто, нужно забраться на крутую горку и сильно затянуть тормозной рычаг, если машина не скатилась под уклоном и устояла, значит всё в порядке.

Неисправности, требующие регулировки ручника

Как мы заметили выше, если диагностика на склоне показала, что ручник не держит, в этом случае необходимо его отрегулировать. Также, можно проверить, нужна ли регулировка, по-другому: натягиваем полностью на себя ручной тормоз и следим, продолжает ли машина двигаться в это время, если движется или слабо тормозит, в этом случае точно нужна регулировка ручника или даже его ремонт. Чаще всего причиной такого поведения, может быть ослабшее натяжение тормозного троса.

Другие причины, которые также требуют регулировки ручника – это, например, между колодками и барабанами появился большой зазор или износились накладки. Чтобы устранить вышеперечисленные неисправности лучше обратиться в автосервис, но можно попробовать самостоятельно устранить проблемы. Если вы имеете хотя бы начальные знания о том, как утроен автомобиль, то для вас это не составить особого труда.

Перед тем, как приступить к устранению неполадок, нужно в инструкции по эксплуатации транспортного средства уточнить, какая именно система в вашей машине.

Процесс регулировки ручного тормоза

Для начала нужно найти удобное место для проведения работы. Для регулировки вам понадобиться домкрат и опора. Когда мы машину зафиксировали, поднимаем рычаг тормоза. Затем ищем контргайку регулировочного устройства и ослабляем её. Заворачиваем гайку и следим, чтобы натянулся трос тормоза. Если после проведённых вами действий не произошло натяжение троса, тогда эту деталь нужно будет заменить и лучше всего обратиться к специалистам.

Если же у вас всё получилось, можно продиагностировать рычаг, натянув его на себя. Также проверьте заднее колесо, задние колёса не должны крутиться без приложения усилий. Если всё нормально, можно затягивать контргайку. Затем опустите рычаг и снова проверьте колёса, теперь они должны без усилий вращаться, можно ставить машину на землю. Если все действия сделаны правильно, то можно ездить, но, если вы не обладаете достаточными знаниями, лучше не рисковать, а обратиться к профессионалам.

VW Passat B3 ремонт

Замена и регулировка троса ручника на автомобиле Фольксваген Пассат B3

20.03.2011 | Автор: admin

Подпишись здесь, чтобы получать анонсы новых статей прямо на электронную почту!

Ручник на автомобилях Фольксваген Пассат В3, саморегулирующийся и не требует особого ухода и профилактики, регулируется только при замене колодок или троса.

Трос ручника, а их в автомобиле Фольксваген Пассат В3 стоит два, (VAG № 357 609 721 — для барабанных задних тормозных механизмов и VAG № 357 609 721 E — для дисковых задних тормозных механизмов), не обслуживаемый и особого ухода не требует, но со временем он или закисает, или рвётся, то есть приходится его менять. Трос ручника обычно меняется парой, но можно менять и по одиночке.

Для замены троса ручника, с барабанными задними тормозами, нужно:

• вывесить задние колёса
• выкрутить один колёсный болт, или снять колесо
• через отверстие колёсного болта, приподнять клинышек автоматической регулировки задних тормозов (фото)
• снять колпачок со ступицы
• вытащить шплинт
• снять корончатую шайбу
• снять шайбу
• аккуратно снять тормозной барабан
• снять пепельницу для задних пассажиров
• под пепельницей, открутить два болта крепящих шахту ручника
• приподнять рычаг ручника и снять пластмассовую ручку с рычага, в направлении по ходу автомобиля
• потянуть шахту ручника на себя и снять
• открутить ключом на 10 гайки на тросах (фото)
• отсоединить трос с рычага ручника в механизме задних тормозов
• отсоединить трос от хомута на задней балке и вытащить его из тормозного механизма и из шахты автомобиля

После этого сравниваем, новый трос со старым, на предмет одинаковой длины и приступаем к монтажу нового троса, в обратной последовательности.

После того как установили новый трос на его место, ставим задний барабан и регулируем подшипники задней ступицы как описано в теме: «Замена подшипников задних ступиц на Фольксваген Пассат B3 фото»

После этого приступаем к регулировке ручного тормоза.

• при вывешенных задних колёсах, нажимаем на педаль тормоза несколько раз до упора, что бы колодки выбрали свободный ход и установились минимальные зазоры между колодками и тормозным барабаном. То есть, что бы опустился клинышек.
• поднимаем рычаг ручного тормоза на 3 щелчка
• ключиком на 10 закручиваем гайку, на тросе ручного тормоза, до момента блокировки заднего колеса (фото)
• проделываем это и со вторым тросом
• ставим на место пластмассовую шахту рычага ручного тормоза и ставим на рычаг пластмассовую ручку
• проверяем работу ручного тормоза

Для демонтажа троса ручника, задних дисковых тормозов, всё тоже самое, единственное отличие в том, что если надо ещё и поменять тормозные колодки, то поршень нужно вкручивать в суппорт.

Регулировка ручного тормоза, тоже имеет свои особенности:

• помечаем взаимное положение собачки и суппорта
• затягивать по очереди гайки под центральной консолью в салоне, пока расстояние между метками на собачке и суппорте не станет равным 1-1,5мм.
• проверяем на каком щелчке блокируются колёса

Вообще задние дисковые тормоза, ввиду их возраста, могут закисать и плохо работать. Как их перебрать и отремонтировать, описано в теме: «Переборка задних суппортов, дисковых тормозов на Фольксваген Пассат B3»

От себя могу добавить личное наблюдение, что если отрегулировать ручник на 2-3 щелчка, то педаль тормоза, будет брать выше.

Что бы быстрее клинышек стал на своё место и уже окончательно отрегулировать ручник — можно не много приподнять рычаг ручного тормоза до момента со прикасания тормозных колодок к тормозному барабану и покататься так (при этом сразу почувствуется, что педаль берёт выше, чем с отпущенным рычагом).
Клинышек опустится и после этого отрегулировать ручник на 2-3 щелчка.

Дальнейшая регулировка ручного тормоза, с барабанными задними тормозами, происходит автоматически, посредством клинышка, который опускаясь выбирает зазоры в барабанном механизме задних колёс автомобиля Фольксваген Пассат В3.

Тоже самое и с дисковыми задними тормозами, регулировка ручного тормоза, происходит автоматически.

Фото взяты сФорума Фольксваген, автор pavelplus.

Если есть какие либо дополнения или уточнения, прошу не стесняться и писать “в комментарии”
