Настройка моноинжектора на SR20Di

Настройка моноинжектора на SR20Di

Для начала снимается сам моноинжектор для промывки, как мыть и чем мыть это отдельная тема, но хочу отметить, что особого внимания требуют форсунка, ее можно помыть самостоятельно, при помощи снятого или старого но еще рабочего бензонасоса, собрав несложный стенд. Так же осбо тщательно вымыть клапан холостого хода, чтоб он не подклинивал, и МАФ сенсор.
Для начала при помощи осциллографа или за неимением последнего — при помощи омметра, проверяется датчик положения дросельной заслонки. Подав на крайние ножки 5 Вольт смотрим осциллографом на средней ноге датчика, вращая его очень медленно чтоб не было резких кратковременных скачков луча на экране, особое внимание следует уделить зоне вблизи положения отпущенной педали, там дорожка перетрется в первую очередь. Применяя омметр можно не заметить "шероха" потенциометра.
При сборке следует поставить новые прокладки, можно вырезать их самостоятельно из электрокартона, я вырезал из тонкого паронита. Резиновые уплотнительные форсунки необходимо поставить новые.
Итак, имеем "чистый" моноижектор.
Ставим его на место, обратить внимание на посадочное место — подогреватель топливо-воздушной смеси

он должен быть чистый и ровный, без нагаров и грязи, иначе не обожмется до конца моноинжектор и будет иметь место подсос воздуха.
одеваем все в обратном порядке снятию и в результате получаем следующее:

Настройка моноинжектора на SR20Di-1.jpg

теперь имея холодный двигатель, в первую очередь выставляем прогревочные обороты. Следует помнить, что выставляя их без воздушного фильтра их надо выставлять на 150 — 200 оборотов больше, иначе в сборе с воздушным фильтром из-за сопротивления последнего обороты упадут в среднем на указанную величину.
Для настройки прогревочных используется два винта:

Настройка моноинжектора на SR20Di-2.jpg

Не заводя двигатель винтом №1 настраиваем желаемую длительность прогревочных оборотов, я выставил почти возле рисочки на кулачке быстрого ХХ, почти в начале закругления. Далее завести двигатель и быстро настроить винтом №2 величину прогревочных, я выставляю около 1500, с фильтром это около 1300.
Предполагается что винты никто во время промывки не крутил и настройки не сбиты, иначе винтом начального положения дроссельной заслонки (о котором речь пойдет ниже) можно накрутить такое "начальное положение", что винты холодного ХХ уже будут как бы не при делах.
Прогреваем двигатель до рабочей температуры. Глушим его. Снимаем разъем с датчика положения дроссельной заслонки. Заводим двигатель, если надо подгазовывая. Винтом №3 начального положения дроссельной заслонки показанным рисунке:

Настройка моноинжектора на SR20Di-3.jpg

настраиваем обороты ХХ равные 700. Глушим двигатель. Надеваем разъем на место. И заводим двигатель. Радуемся ровной и стабильной работе двигателя на ХХ. Если обороты после этого плавают, ищите подсосы воздуха.
Надо убедится что при ХХ датчик положения дроссельной заслонки настроен правильно. На его средней ноге должно быть порядка 0,5 Вольта, относительно отрицательного провода питания. Если что то подстроить вращая его относительно его крепления, для этой проверки не обязательно заводить двигатель если ХХ стабильные, достаточно лишь включить зажигание. Единственным обязательным условием должно быть прогретое состояние двигателя до рабочей температуры.
Очень важный момент! Эту работу необходимо проводить в гараже где нет сквозняков и сильного движения воздуха. Т.к. снят кожух воздушного фильтра даже малейшее дуновение ветра заставит ваш двигатель неровно работать, т.к. расходомер воздуха практически "на улице". Даже когда включается вентилятор его воздушный поток попадает на дроссельную заслонку и обороты ХХ начинаю плавать, в некоторых случаях двигатель даже норовить заглохнуть. При одетом кожухе Воздушного фильтра в сборе с фильтром такого не будет. Так что пугатся этого не стоит.
Теперь для тех у кого имеется адаптер для диагностики, процедура настройки значительно интересней, во первых по мере прогрева вы наблюдаете как работает ваш двигатель, работу лямбда-зонда, как меняется время впрыска, напряжение от датчика положения ДЗ и т.д.
Для настройки ХХ не надо скидывать разъем с дроссельной заслонки. надо лишь добиться винтом такого положения когда клапан ХХ будет открыт на 10-20% при холостых оборотах:

Настройка моноинжектора на SR20Di-4.jpg

Читайте так же:
Регулировка клапанов двигателя dohc

Вот и все! На самом деле настройка занимает от 15 до 20 минут, большая часть этого времени тратится на прогрев двигателя. Как вы видите ничего сложного и страшного нет.
Всем удачных ремонтов!

Настройка и ремонт моновпрыска на Volkswagen Passat B3

Частая проблема для немецкой распространенной машины: как настроить и отремонтировать моновпрыск на Volkswagen Passat B3. Эта модель является очень распространенной из всего модельного ряда Volkswagen.

Для нее характерны следующие положительные качества: надежность, вместительность, долговечность, простота в обслуживании. В общем, в этой машине собрано много характеристик, делающих ее по-настоящему народной машиной. Также можно отметить, что салон большой и просторный, заводится авто при очень низких температурах, кузов изготовлен качественно, для своих лет сильно резвая машина.

Благодаря этим достоинствам многие используют Passat B3 как рабочую лошадку, ее можно встретить везде: в городе, на даче, посреди поля, в лесу, в болотах, на рыбалке. Хотя машина и очень надежная, но поломки и стабильность в работе двигателя встречаются и у нее. Так, одной из проблем может стать плавание оборотов двигателя, из-за чего машина начинает плохо себя вести, как принято в народе говорить — авто «тупит».

Настройка и ремонт моновпрыска на Volkswagen Passat B3

Даже если машина завелась хорошо, то через некоторое время при езде возможно падение оборотов и педаль газа как бы западает. Эти проблемы связаны с моновпрыском двигателя.

Настройка и ремонт моновпрыска на Volkswagen Passat B3 задача не их сложных, самое главное обнаружить причину этой неполадки. Сложность компьютерной диагностики в данной модели осложнена отсутствием модуля подключения компьютера.

Проблема при неравномерном моновпрыске, как правило, может заключаться в следующем:

  • под моновпрыском стоит прокладка, при нарушении герметичности которой начинается неравномерное распределение топлива (замена прокладки);
  • на самом устройстве установлен датчик желтого цвета, под которым спрятаны провода. Нужно снять датчик и проверить целостность соединения проводов;
  • неисправность может быть связана с ними (подбор оптимального типа свечей);
  • возможна пробитая крышка трамплера (тут необходима ее замена). Отверстие может быть и незначительным, даже не видимое невооруженным глазом;
  • на датчике, регулирующем положение дроссельной заслонки, сопротивление должно изменяться без значительных провалов в значениях (проверка целостности проводки);
  • неподходящая компрессия бензонасоса (ремонт или замена топливного элемента);
  • забитый топливный фильтр (замена на новый);
  • нагар и засорение дроссельной заслонки (просто разбираем и чистим ее).
Читайте так же:
Регулировка сцепления мопеда вайпер актив

Выше приведены основные проблемы, играющие важную роль в работе моновпрыска. Если не помогли данные варианты решения неисправности, то следует проконсультироваться со специалистами. После того как моновпрыск починили, необходимо его еще и правильно отрегулировать.

Настройка моновпрыска на Volkswagen Passat B3 проводится в следующем порядке:

  • нужно замерить сопротивление на датчике температуры всасываемого воздуха мультиметром и сравнить его с табличным значением (если работы проводятся при комнатной температуре 20-25°С, то значение сопротивления находится на уровне 1,8-1,9 кОм);
  • при нагревании датчика всасываемого воздуха, сопротивление – падает; при охлаждении – растет. Если все именно так, следовательно, датчик работает;
  • замеряем сопротивление самой форсунки (значения сопротивления находятся в пределах от 1,2 до 1,6 Ом). При получении значений выше проверьте погрешность мультиметра, она может быть значительной. Подробней это расписано в статье «Как проверить форсунки»;
  • затем выставляем зазор холостого хода моновпрыска. Подведя напряжение 12 В от аккумулятора к контактам регулятора, акселератор ставим в крайнее положение. Выставляем мультиметр в режим «короткого замыкания» и присоединяем контакты к регулятору акселератора. Должна получиться такая ситуация: между штоком и концевиком акселератора должен быть зазор, вставляем щуп в эту щель (в идеале 0,45-0,5 мм), если мультиметр не регистрирует короткое замыкание, значит расстояние великовато. Следует отметить, что регулировочный болт при данной процедуре необходимо выставить по инструкции. Итак, если зазор великоват, то регулируем положение концевика акселератора винтом, расположенным снизу моновпрыска;
  • регулируем положение дроссельной заслонки. Для этого моновспрыск надо его установить на двигатель и подключить разъем на форсунку, датчик положения дроссельной заслонки и датчик всасываемого воздуха. Подключаем топливные шланги и снимаем клемму с аккумулятора, и поворачиваем ключ зажигания. При этом сбрасываются все настройки бортового устройства. После этого подключаем аккумулятор на место.

Настройка и ремонт моновпрыска на Volkswagen Passat B3

Замеряем напряжение на первом и пятом контактах разъема дроссельной заслонки (при включенном зажигании), должно быть 5–6 В. Потом между 1 и 2 контактом значение — 0,186 В, если же нет, то проводим настройку. Для этого отпускаем 4 винта крышки заслонки, подключаем мультиметр к 1 и 2 контакту и поворачиваем крышку в одну или вторую сторону, изменяя при этом напряжение.

На этом настройка закончена, собираем моновпрыск до конца и заводим машину. Таким образом, проводится настройка и ремонт моновпрыска на Volkswagen Passat B3. Если не боятся вымазать руки, и они растут из нужного места, то ничего сложного в этом нет. Все сделать самому намного приятнее, чем за это еще кому-то платить не малые деньги.

Регулировка холостого хода на SR20Di

Изучив бесчисленное количество руководств по настройке холостого хода, прогревочных оборотов, а также "быстрого холостого хода", я решил написать мануал самостоятельно с фотографиями. Ну, начнем…

1. Отрыв капот на Nissan Primera P10 с мотором SR20Di можно увидеть большую крышку закрывающую воздушный фильтр. Откручиваем верхние гайки, расслабляем фиксаторы и с правой стороны 1 болт на 10 мм.

Читайте так же:
Как регулировать реле давления скважины

2. Снимаем крышку воздушного фильтра, воздушный фильтр и фиксатор крышки воздушного фильтра.

3. Ослабляем хомут на шланге вентиляции картерных газов и снимаем его.

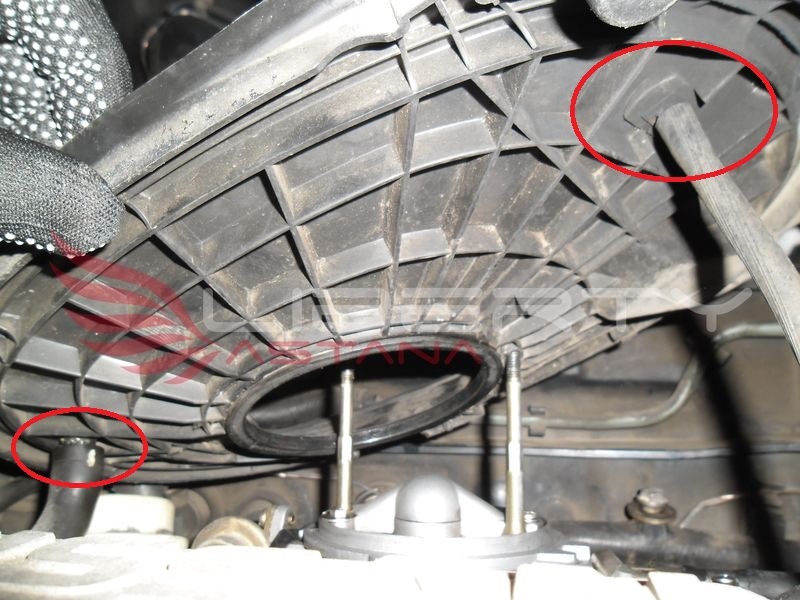

4. Далее, приподнимаем основание и видим там 2 шланга, один идет на вакуумный трубопровод (термин взят из руководства по эксплуатации), а второй идет на управляющий клапан (термин взят из руководства по эксплуатации). Отключаем эти шланги от основания и убираем его в сторону, вместе с воздушным фильтром и верхней крышкой.

5. Смотрим на свой моновпрыск и радуемся 🙂

6. Для регулировки нам потребуется снять фишку с датчика положения дроссельной заслонки (ДПДЗ, потенциометр), а в дальнейшем для регулировки его положения необходимо будет его чуть-чуть ослабить для вращения.

7. Нас интересуют 3 регулировочных болта. 2 отвечает за так называемый "быстрый холостой ход", поясню, т.к. сам долго не мог понять что это такое: быстрый холостой ход — это период, когда двигатель работает в режиме прогрева. 3 отвечает за количество оборотов двигателя во время прогрева (главное не перестараться, т.к. потом будет проблематично выставить нужные обороты на горячую. 1 отвечает за обороты холостого хода на горячем двигателе. Внимание! Все регулировки необходимо производить только на начисто вымытом моновпрыске.

8. Я выставил длительность прогревочных оборотов ориентируясь на метку (обозначена зеленым цветом) и кулачок.

9. Алгоритм до ужаса прост. На холодную запускаем двигатель и болтом №3 регулируем желаемые прогревочные обороты. По мере набора температуры (примерно на 50 градусах) закручиваем болт №2 пока обороты не станут равными 900. Дожидаемся полного прогрева автомобиля (90 градусов) и настраиваем болтом №1 желаемые обороты.

10. Настроив желаемые обороты глушим двигатель и включаем зажигание. Далее, нам потребуется мультиметр. Подключаем фишку датчика положения дроссельной заслонки (ДПДЗ, потенциометра) на место. Теперь нам необходимо (пока мотор не остыл) выставить показания на средней ножке потенциометра в диапазоне от 0,48 вольт до 0,52, затем зафиксировать его, выключить зажигание, подключить датчик и радоваться жизни.
