Стучат» клапана, причины

«Стучат» клапана, причины

Основной признак неисправности «стучат клапана», когда при увеличении теплового зазора между торцом клапана и нажимающего на него рычага появляется характерный металлический частый дробный стук со стороны клапанной крышки.

Особенно хорошо стук прослушивается при работе не прогретого двигателя автомобиля на холостом ходу и режиме средних нагрузок. Может иметь место «стук» одного клапана, нескольких клапанов, либо всех сразу.

Причины «стука» клапанов

Почему «стучат» клапана в газораспределительном механизме двигателя автомобиля?

— В первую очередь клапана могут застучать от износа

Со временем изнашиваются торцы клапанов, кулачки распределительного вала, рычаги. Поэтому рекомендуется периодически проводить проверку тепловых зазоров (для каждого двигателя этот период индивидуален). Износ происходит быстрее и «стук» появится раньше при эксплуатации двигателя на некачественном моторном масле и в тяжелых условиях.

— «Стук» клапанов может быть следствием неправильной регулировки тепловых зазоров

— При поломке или осадке пружины одного из клапанов, так же будет «стучать»

— Погнутый клапан будет «стучать»

— При отворачивании контргайки регулировочного болта будет «стук»

Как определить, что «стучат» именно клапана?

Помимо клапанов в двигателе аналогичным частым дробным стуком могут «стучать» направляющие втулки клапанов, распредвал в опорах корпуса, либо момент зажигания выставлен слишком рано, и мы слышим детонацию в камерах сгорания.

Многие автовладельцы на слух довольно точно определяют неисправность клапанов (стук под клапанной крышкой в большинстве случаев довольно явный и отчетливый). Если возникают сомнения, в том, что «стучат» именно клапана можно провести проверку при помощи стетоскопа. Прикладываем его к клапанной крышке работающего на холостом ходу не прогретого двигателя. Стук клапанов будет слышен отчетливо. Можно даже определить какой клапан стучит больше.

Зоны прослушивания стуков в двигателе автомобиля

Как устранить «стук» в клапанном механизме двигателя автомобиля?

проверка теплового зазоров в клапанном механизме двигателя k7j 1,4 литра автомобиля Рено Логан

Плюс применение моторного масла, соответствующего данному конкретному двигателю. Например, «Выбираем моторное масло для двигателей автомобилей ВАЗ 2108, 2109, 21099».

Что будет если продолжать ездить со стучащими клапанами?

Снижается наполняемость цилиндров топливом, а так же эффективность удаления газов из камер сгорания. В связи с чем снижается мощность и приемистость двигателя.

Примечания и дополнения

— В зависимости от конструкции газораспределительного механизма двигателя тепловой зазор может регулироваться между кулачком распредвала и рычагом (2101, 2103, 2105, 2106), торцом клапана и коромыслом (Москвич 2140, Логан), подбором регулировочных шайб между кулачком распредвала и толкателем клапана (2108, 21081, 21083).

Клапана стучат после регулировки. Нужен совет.

Когда машина первый раз завелась, буквально сразу, был слышен стук, или даже треск, клапанов. Я, по своей неопытности думал, что этот треск ничто иное, как трение однорядной цепи о пластмассовый башмак и успокоитель, который слегка натягивает цепь. Но треск пугал все больше, на машине я не езжу по делам, так выезжаю, слушаю, обкатываю… Проехала она не более 80км. Все же меня переубедили, я решил проверить зазоры между рокером и кулачком распредвала. Ранее, при сборке мотора, клапана были отрегулированы мной очень точно, с помощью щупов (0,15 и 0,20). Где-то в обед приезжаю в гараж, открываю капот своей любимой машины и принимаюсь за дело.

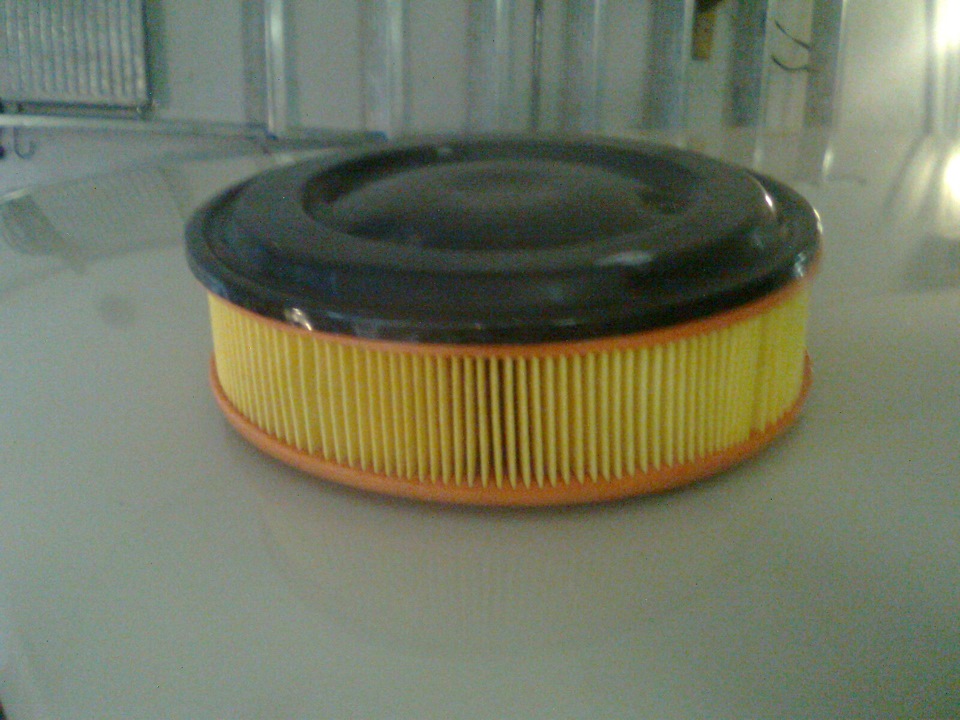

Сначала, снимаем кастрюлю с воздушным фильтром, по-моему в этом моторе вообще нельзя ничего сделать, не сняв ее). Кладем фильтр с крышкой куда-нибудь в чистое место и, чтобы не мешал. Потом отсоединяем в любой последовательности все топливные шланги, тяги и все, что мешает снять клапанную крышку.

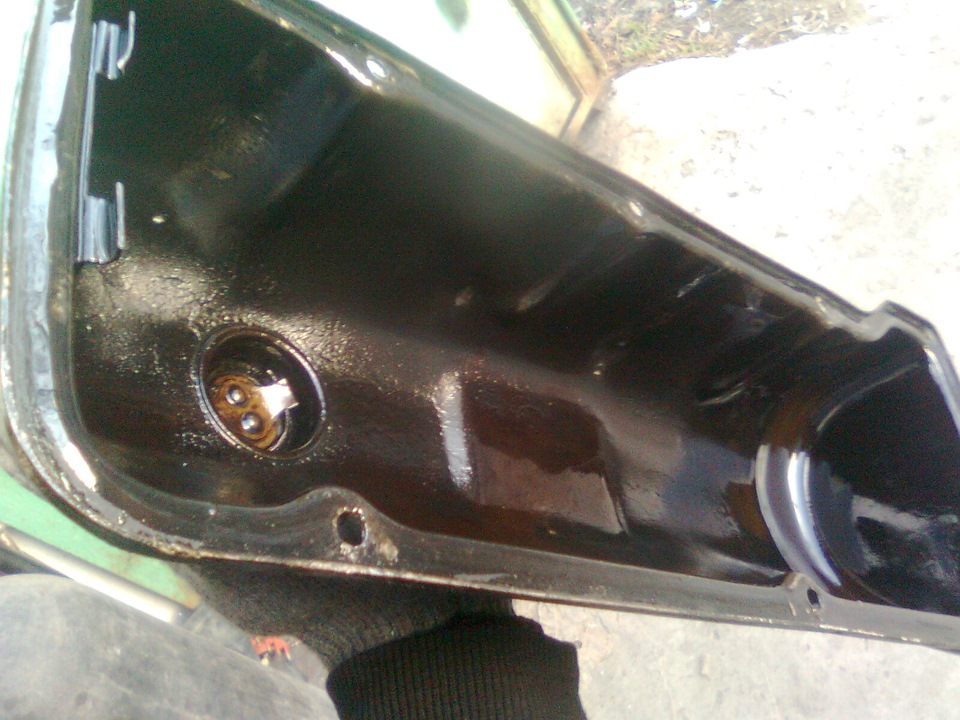

Далее, когда ничего не мешает добраться до гаек клапанной крышки, откручиваем ее трубчатым ключом, желательно трещоткой. Сняв крышку тут же переворачиваем и смотрим нет ли эмульсии (желтая сметана). Это происходит когда тосол попадает в масло, это не допустимо. Хотя после первых 10 минут работы моего мотора, эмульсия была, скорее всего при сборке пролили в масло немного тосола, ничего страшного.

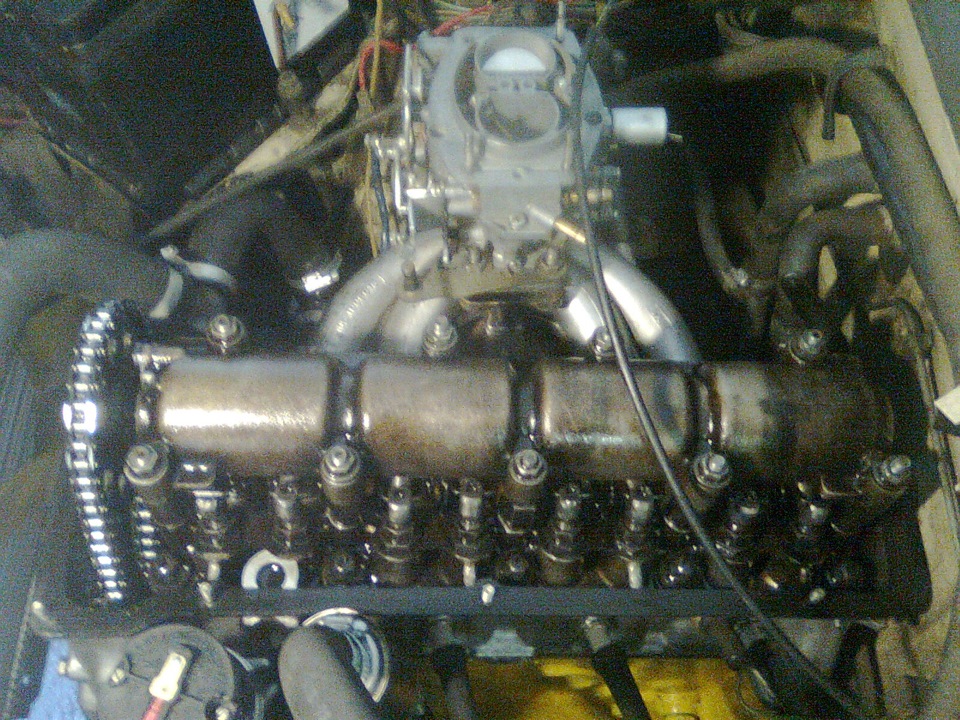

Когда все готово к регулировке представляется такая вот картина, извиняюсь за качество, снимал телефоном.

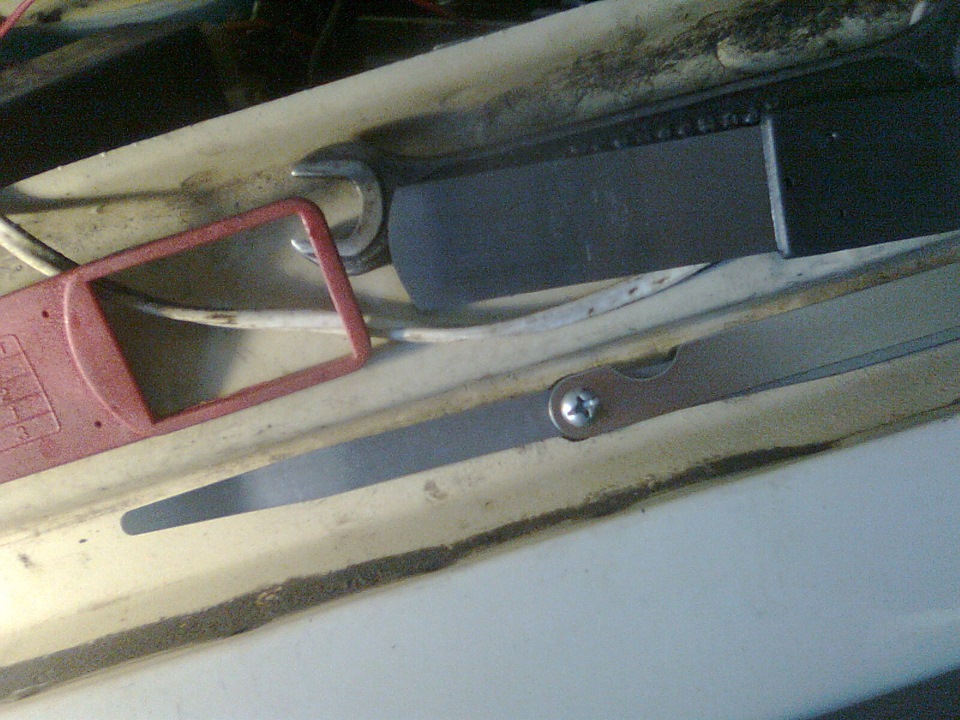

Для регулировки необходимы два рожковых ключа на 17 и на 13, а также ключ …, которым крутят коленвал. Кстати их бывает два на таких моторах, зависит от гайки на коленвале. Стоит он недешево, так что сначала меряйте гайку, не повторяйте моих ошибок) Далее самое главное Щуп 0,15 и щуп 0,20. Обычно продают только 0,15 щуп и табличку последовательности вмести с ним, но как вы узнаете, а не большой ли зазор? Часто с этим спорят, на не набитую руку без 0,20 щупа, который не должен пролазить, ничего не получится.

Также снимаем крышку трамблера, по ней можно ориентироваться на сколько провернулся распредвал. Бегунок, как ориентир.

Становимся со стороны руля, и крутим колено до метки (длинная полоска на крышке блока), при этом шестерня распредвала, тоже должна быть в метке. Регулируем зазор на двух клапанах по таблице. Далее крутим колено, так, чтобы трамблер повернулся на 90 градусов, еще два клапана и т.д. по 90 градусов. Засовывать щуп вдоль рокера строго в табличной последовательности. 0,15 заходит, 0,20 не заходит затягиваем проверяем, после затяжки тоже самое 0,15 заходит, 0,20 нет. Мне это с первого раза не дается, всегда после затяжки 0,15 не лезет, потом после нескольких попыток получается угадать и довести до идеала.

Итак, вот в чем вопрос. Клапана у меня почем-то были с огромными зазорами, гайки нижние затянуты, т.е. они не раскручивались, я 100% их выставлял четко. Ладно опять трачу два часа на регулировку, все в цвет. Собираю все обратно. Завожу… И опять этот чертов треск! Кто сталкивался, может рокера? Что это может быть? Буду благодарен.

Почему после регулировки цокают клапана

Жигуленышь

Группа: Жигулисты
Сообщений: 100
Регистрация: 28.9.2009
Из: Москва
Пользователь №: 19585
Машина:Ваз 2106
Цвет:Синий
Год Выпуска: 2005
Спасибо сказали: 0 раз

Привет всем. Заменил распредвал(куплен в сборе),пружинки и рычаги клапанов(рокеры) на новые.все поставил на место,по книжке затянул.Натянул цепь,отртегулировал клапана.щуп ходил не очень туго,зазор примерно на мой взгляд был немного больше 0,15.Закрыл клапанную крышку и завел.
и первое впечатление- очень!!! сильно стучат клапана.((( повторил процедуру регулировки зазоров только терь щуп двигался намного тяжеле что наверноо соответствует нормальному зазору.завел. стучать стало меньше но все равно тревожно на душе.

Вопрос: нормально ли это? может надо чтоб все притерлось? и пока поездить так,а потом повторить регулировку?
может надо все таки сильнее подзатянуть? но не прогорит ли клапан?
на старом распреде был сильный люфт и если потрясти постель то вал сильно там бултыхался.
все запчасти купил в руси (оао автоваз)
что скажете?

Mishisik

Просмотр профиля

Жигуленышь

Группа: Жигулисты
Сообщений: 100
Регистрация: 28.9.2009
Из: Москва
Пользователь №: 19585
Машина:Ваз 2106
Цвет:Синий
Год Выпуска: 2005
Спасибо сказали: 0 раз

Mursay

Просмотр профиля

Отпетый ЖигулистЪ

Группа: Жигулисты
Сообщений: 689
Регистрация: 5.2.2010
Из: Красноярск
Пользователь №: 26332
Машина:ВАЗ 2107
Цвет:кварц
Год Выпуска: 2010
Спасибо сказали: 0 раз

Radmir

Просмотр профиля

ЖигулистЪ

Группа: Жигулисты
Сообщений: 237
Регистрация: 13.12.2009
Из: Башкортостан, Уфа
Пользователь №: 23360
Машина:ВАЗ 21061
Цвет:мурена
Год Выпуска: 1996
Спасибо сказали: 0 раз

Evol

Просмотр профиля

Жигуль

Группа: Жигулисты
Сообщений: 104
Регистрация: 2.2.2010
Из: Липецк
Пользователь №: 26193
Машина:Ваз 21061
Цвет:Рубин
Год Выпуска: 1995
Спасибо сказали: 0 раз

igori

Просмотр профиля

ЖигулистикЪ

Группа: Жигулисты
Сообщений: 18
Регистрация: 29.9.2009
Из: украина г.Горловка
Пользователь №: 19643
Машина:ваз 21053
Цвет:мурена
Год Выпуска: 2000
Спасибо сказали: 0 раз

Mishisik

Просмотр профиля

Жигуленышь

Группа: Жигулисты
Сообщений: 100
Регистрация: 28.9.2009
Из: Москва
Пользователь №: 19585
Машина:Ваз 2106
Цвет:Синий
Год Выпуска: 2005
Спасибо сказали: 0 раз

менял равпред,головку не снимал)

да клапана регулировать не впервой.
ошибка у мну закралась,оочень большой зазор был(устал наверно сильно),вчера все исправил) теперь шепчет
всем спасибо за ответы

Evol
