Форд Фокус 2 двигатель 1. 6 устройство, ГРМ, характеристики

Форд Фокус 2 двигатель 1.6 устройство, ГРМ, характеристики

ford_focus_2

Форд Фокус 2 двигатель 1.6 мощностью 115 л.с. является более продвинутой версией Duratec 16V Sigma мощностью 100 л.с. о котором мы уже очень подробно писали. Повысить мощность до 115 лошадей удалось за счет внедрения системы смены фаз газораспределения Ti-VCT. Система регулирования фаз газораспределения обеспечивает независимое управление положением распределительных валов впускных и выпускных клапанов, что позволяет использовать ресурсы мотора более эффективно на разных режимах работы.

Устройство двигателя Форд Фокус 2 1.6 115 л.с.

ford_focus_2-115-ti-vct

  • Элементы системы регулирования фаз газораспределения:
    1 — исполнительный механизм (под верхней передней крышкой привода ГРМ — на фото не виден);
    2 — крышка;
    3 — электромагнитный клапан;
    4 — датчик положения распределительного вала

Система изменения фаз газораспределения на моторе Фокус 2 мощностью 115 лошадей VCT позволяет устанавливать оптимальные фазы газораспределительного механизма для каждого момента работы двигателя с целью увеличения его мощностых и динамических характеристик, а также для уменьшения токсичности выхлопа. Управляет системой электронный блок управления двигателем (ЭБУ). К основным элементам системы VCT относятся управляющие электромагнитные клапаны, исполнительные механизмы и датчики положения распределительных валов.

Два электромагнитных клапана системы (по одному на каждый распределительный вал) установлены в специальной крышке, расположенной между верхней передней крышкой привода ГРМ и крышкой головки блока цилиндров. Крышка системы VCT одновременно является общей передней крышкой подшипников обоих распределительных валов и держателем сальников валов.

Из масляной магистрали головки блока цилиндров моторное масло по каналам, выполненным в крышке VCT, подводится к электромагнитным клапанам системы регулирования фаз газораспределения и далее — к исполнительным механизмам системы.

По командам ЭБУ золотниковое устройство каждого электромагнитного клапана управляет подачей масла под давлением в рабочую полость исполнительного механизма или сливом из нее масла. В результате гидромеханического воздействия происходит взаимное перемещение отдельных элементов исполнительного механизма и распределительный вал поворачивается на требуемый угол, изменяя фазы газораспределения. Золотниковое устройство электромагнитных клапанов системы очень чувствительно к загрязнению моторного масла. Поэтому в дополнение к обычному масляному фильтру в канале головки блока цилиндров, подводящему масло к клапанам, встроен еще один фильтр. Этот фильтр замене не подлежит, а при его засорении масло продолжает бесперебойно подводиться к элементам системы по байпасному участку магистрали.

Привод ГРМ двигателя Форд Фокус 2 1.6 115 л.с.

Ремень привода ГРМ Duratec Ti-VCT 1.6 приводит в действие исполнительные механизмы системы, которые с помощью гидромеханической связи передают вращение распределительным валам. На других концах распределительных валов закреплены задающие диски датчиков, которые отслеживают положения валов. Сами датчики положения распределительных валов закреплены в крышке головки блока цилиндров. При несвоевременно замене ремня может произойти обрыв, а это гнутые клапана и дорогостоящий ремонт. Схема ГРМ данного мотора далее.

ford_focus_2-115-ti-vct-remen-grm-zamena

При замене ремня ГРМ обязательно необходимо использовать специальное приспособление (на фото отмечено красной стрелкой). Приспособление фиксирует исполнительные механизмы системы смены фаз газораспределения от проворачивания, которые расположены на шкивах распредвалов.

Технические характеристики двигателя Форд Фокус 2 1.6 115 л.с.

  • Рабочий объем – 1596 см3
  • Количество цилиндров – 4
  • Количество клапанов – 16
  • Диаметр цилиндра – 79,0 мм
  • Ход поршня – 81.4 мм
  • Привод ГРМ – ремень
  • Мощность л.с.(кВт) – 115 (85) при 6000 об. в мин.
  • Крутящий момент – 155 Нм при 4150 об. в мин.
  • Максимальная скорость – 190 км/ч
  • Разгон до первой сотни – 10.8 секунд
  • Тип топлива – бензин АИ-95
  • Степень сжатия – 11
  • Расход топлива в смешанном цикле – 8.7 литра
Читайте так же:
Регулировка ручного тормоза форд эксплорер

Использование системы смены фаз газораспределения не просто увеличили мощность двигателя Форд Фокус 2 1.6, но и уменьшило расход топлива. Не говоря уже у динамике, которая существенно улучшилась.

Течь масла из двигателя

2 года

Пару недель назад открыл капот, чтобы залить незамерзайку и обратил внимание, что пыльник правого привода весь в масле.

Обратился к ОД, записался на след. день на диагностику. В итоге, был у них дважды, они целый день ковырялись, но ничего найти не смогли. Три раза разбирали всю правую сторону, включая снятие ремня ГРМ и всех навесных (что, на мой взгляд, не есть гуд). Масло откуда то давит понемногу, мелкими каплями. Ремень ГРМ с наружной стороны замаслен, но найти откуда бежит — не могут. (((

В общем и не знаю что делать. Что подскажете, что посоветуете?
З.Ы. ФФ3, 1,6 125, хэтч, пробег 8200, механика

подтеки жидкости на двигателе, течь масла, подтеки масла, подтеки жидкости, двигатель, масло в двигателе

10 авг уста 2016
10 авг уста 2016
2 сент ября 2016
van3021

цитата:
Пару дней все было хорошо, потом снова обнаружил течь,

Уточнил насчет гарантии: раз новый клапан проходил всего 2 дня и потёк — неси его обратно продавцу. Это брак.

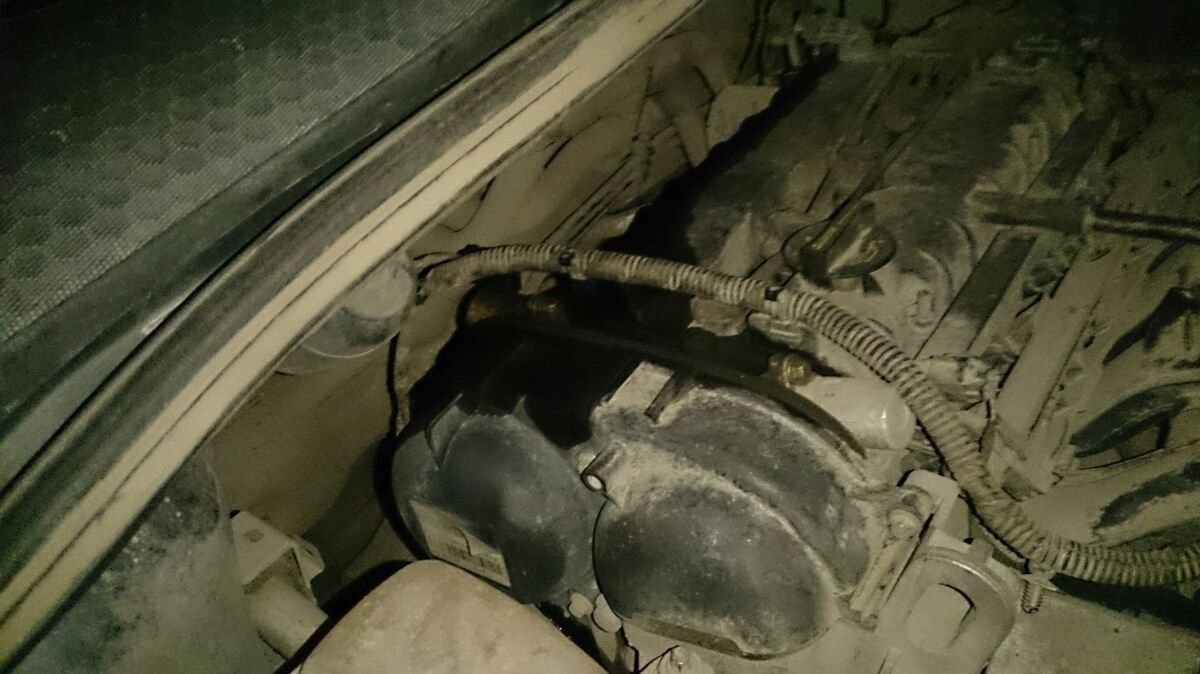

posted image posted image

30 сент ября 2016

posted imageposted image posted image

30 сент ября 2016

posted image

Сорри, если в не в тему — новую не могу создать: есть в пользовании фф3 2.0 powershift 2013 гв, с 2014 второй владелец (ездит жена).
Суть: пару недель назад заметил, что капает масло, солидные пятна, как обычно поехали на сервис (машина на гарантии), оставили.
звонок из сервиса: приезжайте, негарантийный случай.
Приехали, выясняется, что у коробки отломан кусок у стартера, балка за мотором изогнута, крепления ранее стоявшей защиты вырваны, тормозная трубка замененная, низ радиатора зажеван. Видимо первый владелец что-то снес между колес,т.к. жена ничего подобного не сносила — повреждения видны, что старые. при снятии из коробки моторное масло лилось.

Но с момента покупки машина проехала 2 года, 10 тыс км(жена мало ездит, общий пробег сейчас 30 с небольшим), проблем с маслом не было, ОД 2 раза проводил ТО и даже менял поддон по гарантии -тоже подтекал, и ТНВД без всяких скандалов.

Под давлением улик подписываюсь под негарантийный ремонт — замена заднего сальника коленвала + долив 2 литров масла.
Первые пару дней после ремонта проверяю, уровень масла — все ок. Сегодня выезжая с парковки обнаруживаем лужу масла.

пысы перед обнаружением подтеков в первый раз, со слов жены зацепила колодец, но не сильно (блондинка, но на права сдала сама)
Вопрос: что за беда? погнут коленвал? если предыдущим собственником, то должно было наружу выползти давно кмк, если нами то удар не сильный

Двигатель Ford Focus 3

На автомобили Ford Focus 3 для российского рынка устанавливают поперечно расположенные четырехтактные бензиновые двигатели с рядным вертикальным расположением цилиндров и жидкостным охлаждением: 1,6 л Duratec Ti-VCT с изменяемыми фазами газораспределения (105 л.с); 1,6 л Duratec Ti-VCT с изменяемыми фазами газораспределения (125 л.с); 2,0 л Duratec Ti-VCT с изменяемыми фазами газораспределения (150 л.с).

Читайте так же:
Как регулировка рулевой рейки форд фокус 3

Все двигатели с верхним расположением двух пятиопорных распределительных валов имеют по четыре клапана на каждый цилиндр. Распределительные валы двигателей рабочим объемом 2,0 л приводятся во вращение пластинчатой цепью, натяжение которой обеспечивается автоматическим на-тяжителем. Привод газораспределительного механизма двигателей объемом 1,6 л осуществляется зубчатым ремнем. Натяжение ремня обеспечивается пружиной натяжного ролика. На всех моторах клапаны приводятся непосредственно от распределительных валов через цилиндрические толкатели, служащие одновременно регулировочными элементами зазоров в приводе.

Головка блока цилиндров изготовлена из алюминиевого сплава по поперечной схеме продувки цилиндров (впускные и выпускные каналы расположены на противоположных сторонах головки). В головку запрессованы седла и направляющие втулки клапанов. Впускные и выпускные клапаны снабжены одинарной пружиной, зафиксированной через тарелку двумя сухарями. Головка блока центрируется на блоке двумя втулками и прикреплена десятью болтами. Между блоком и головкой установлена безусадочная металлоармированная прокладка. В верхней части головки блока цилиндров выполнено по пять опор подшипников скольжения двух распределительных валов. Нижние части опор выполнены за одно целое с головкой блока цилиндров, а верхние (крышки) — прикреплены к головке болтами. Отверстия опор обрабатывают в сборе с крышками, поэтому крышки невзаимозаменяемы, на каждую из них нанесен порядковый номер. На двигателях 1,6 л Duratec Ti-VCT функцию передних опор выполняет суппорт системы динамической регулировки фаз газораспределения (см. ниже в данном подразделе), который одновременно удерживает распределительные валы от осевого смещения.

Блок цилиндров представляет собой единую отливку из специального высокопрочного чугуна, образующую цилиндры, рубашку охлаждения, верхнюю часть картера и пять опор коленчатого вала, выполненные в виде перегородок картера. Цилиндры расточены непосредственно в теле блока. В нижней части блока выполнено пять постелей коренных подшипников со съемными крышками, прикрепленными к блоку болтами. Крышки коренных подшипников обработаны в сборе с блоком и невзаимозаменяемы. В постелях подшипников (в верхних частях опор) имеются выходные отверстия масляных каналов, предназначенных для смазки коренных подшипников, и сквозные отверстия, в которые запрессованы шариковые клапаны с форсунками, через которые масло разбрызгивается на днища поршней и стенки цилиндров. На блоке цилиндров выполнены специальные приливы, фланцы и отверстия для крепления деталей, узлов и агрегатов, а также каналы главной масляной магистрали.

Коленчатый вал, изготовленный из высокопрочного чугуна, вращается в коренных подшипниках, снабженных стальными тонкостенными вкладышами с антифрикционным слоем. Верхние вкладыши, установленные в блоке цилиндров, имеют канавку на внутренней поверхности и сквозную прорезь, по которой из выходного отверстия масляного канала масло поступает к шариковому клапану с форсункой. В нижних вкладышах нет ни канавок, ни прорезей. Осевое перемещение коленчатого вала ограничено двумя одинаковыми упорными полукольцами. К заднему концу коленчатого вала шестью болтами прикреплен маховик. На переднем конце коленчатого вала установлены зубчатый шкив привода газораспределительного механизма и шкив привода вспомогательных агрегатов.

Поршни с короткой юбкой изготовлены из алюминиевого сплава. На цилиндрической поверхности головки поршня выполнены кольцевые канавки для двух компрессионных и маслосъемного колец. Шесть сверлений в канавке маслосъемного кольца предназначены для отвода масла, снятого кольцом со стенок цилиндра. По двум из этих сверлений масло подводится к поршневому пальцу.

Поршневые пальцы трубчатого сечения установлены в бобышках поршней с зазором и запрессованы с натягом в верхние головки шатунов, которые своими нижними головками соединены с шатунными шейками коленчатого вала через тонкостенные вкладыши, конструкция которых аналогична коренным вкладышам.

Читайте так же:
Регулировка клапанов ford cargo

Шатуны стальные, кованые, со стержнем двутаврового сечения. Шатуны обрабатывают в сборе с крышками. Для того чтобы не перепутать их при сборке, на боковые поверхности шатунов и крышек нанесен порядковый номер цилиндра.

Распределительные валы литые, чугунные.

Газораспределительный механизм закрыт пластмассовой крышкой головки блока цилиндров. В ней установлен маслоотделитель системы вентиляции картера.

Система смазки комбинированная.

Снизу к блоку цилиндров прикреплен масляный картер, отлитый из алюминиевого сплава. Фланец масляного картера уплотнен герметиком-прокладкой FORD WSE-M4G323-A4. В картере выполнено отверстие для слива масла, закрытое резьбовой пробкой.

Масляный фильтр полнопоточный, неразборный, с перепускным и противодре-нажным клапанами.
Система вентиляции картера закрытая, принудительная, с отводом картерных газов через маслоотделитель в полость воздушного фильтра.

Система охлаждения двигателя герметичная, с расширительным бачком.

Система питания двигателя состоит из электрического топливного насоса, установленного в топливном баке, дроссельного узла, фильтра тонкой очистки топлива и регулятора давления топлива, установленных в модуле топливного насоса, компенсатора пульсаций давления топлива, форсунок и топливных трубопроводов, а также включает в себя воздушный фильтр.

Система рециркуляции отработавших газов с клапаном рециркуляции, приводимым в действие шаговым электродвигателем, по сигналам электронного блока системы управления двигателем перепускает часть отработавших газов во впускной трубопровод. Этим достигается снижение токсичности выбросов автомобиля и соблюдение современных экологических норм.

Система зажигания микропроцессорная, состоит из катушки зажигания, проводов высокого напряжения и свечей зажигания. Катушкой зажигания управляет электронный блок системы управления двигателем. Система зажигания при эксплуатации не требует обслуживания и регулировки.

На двигателях объемом 2,0 л на каждую свечу устанавливают отдельную катушку зажигания.

Система управления двигателем включает в себя электронный блок управления (контроллер), датчики температуры и абсолютного давления во впускном коллекторе, положения дроссельной заслонки, температуры охлаждающей жидкости, положения коленчатого вала, положения распределительного вала, температуры наружного воздуха, концентрации кислорода (управляющий и диагностический), положения педалей акселератора, тормоза и сцепления, детонации, а также исполнительные устройства, разъемы и предохранители.

Силовой агрегат (двигатель с коробкой передач, сцеплением и главной передачей) установлен на трех опорах с эластичными резиновыми элементами: двух передних, воспринимающих основную массу силового агрегата, и задней, компенсирующей крутящий момент от трансмиссии и нагрузки, возникающие при троганье автомобиля с места, разгоне и торможении.

Отличительной особенностью двигателей 2,0 л Duratec Ti-VCT является пластмассовый впускной коллектор (рис. 5.1) переменной длины с дополнительными вихревыми заслонками на входе в каждый цилиндр.

Рис. 5.1. Впускной коллектор двигателя 2,0 л Duratec Ti-VCT: 1 — заслонки управления каналами впускного коллектора; 2 — привод заслонок управления каналами впускного коллектора; 3 — привод вихревых заслонок

При работе двигателя с малой нагрузкой вихревые заслонки закрыты и создают вихревое движение поступающей в цилиндр топливовоздушной смеси, что способствует более полному сгоранию топлива. Благодаря этому уменьшаются расход топлива и токсичность отработавших газов. При увеличении нагрузки вихревые заслонки открываются под действием разрежения, подводимого к приводу 2 заслонок через управляемый электронным блоком двигателя электромагнитный клапан.

Отличительной особенностью двигателей Duratec Ti-VCT с изменяемыми фазами газораспределения является наличие контролируемой электроникой системы изменения фаз газораспределения (VCT), динамически регулирующей положение распределительных валов. Эта система позволяет установить оптимальные фазы газораспределения для каждого момента работы двигателя, чем, в свою очередь, достигается повышенная мощность, лучшая топливная экономичность и меньшая токсичность отработавших газов.

Ремень привода газораспределительного механизма приводит в действие механизмы 1 и 2 (рис. 5.2) VCT соответственно впускного и выпускного распределительных валов. Механизмы VCT, в свою очередь, приводят во вращение соответствующие распределительные валы.

Читайте так же:
Регулировка кпп форд эскорт

Рис. 5.2. Элементы системы изменения фаз газораспределения (VCT) двигателя 1,6 л Duratec Ti-VCT: 1 — механизм VCT впускного распределительного вала; 2 — механизм VCT выпускного распределительного вала; 3 — сальник впускного распределительного вала; 4 — сальник выпускного распределительного вала; 5 — электромагнитный клапан регулирования положения выпускного распределительного вала; 6 — суппорт системы VCT; 7 — электромагнитный клапан регулирования положения впускного распределительного вала; 8 — датчик положения выпускного распределительного вала; 9 — датчик положения впускного распределительного вала; 10 — крышка головки блока цилиндров; 11 — задающее кольцо датчика положения выпускного распределительного вала; 12 — задающее кольцо датчика положения впускного распределительного вала

Для определения мгновенного положения распределительных валов у заднего конца каждого из них установлены датчики 8 и 9 положения распределительного вала. На шейках распределительных валов расположены задающие кольца 11 и 12 датчиков положения.

На передней части головки блока цилиндров установлен суппорт 6 системы VCT, одновременно выполняющий функции крышек передних подшипников распределительных валов и держателя сальников 3 и 4 распределительных валов. На суппорте закреплены два электромагнитных клапана 5 и 7, гидравлически управляющие механизмами VCT. Электромагнитными клапанами, в свою очередь,управляет электронный блок управления двигателем.

Масло, подаваемое в гидросистему VCT из главной масляной магистрали двигателя, помимо основного масляного фильтра системы смазки, очищается в дополнительном фильтре 9 (рис. 5.3). Дополнительная очистка масла требуется потому, что проходные сечения электромагнитных клапанов очень малы и частицы загрязнений размером 0,2 мм уже могут привести к отказу системы VCT. В то же время фильтр играет роль предохранительного клапана, обеспечивающего при любых обстоятельствах бесперебойную подачу масла в гидросистему VCT. Фильтр несъемный и замене не подлежит.

Рис. 5.3. Схема масляных магистралей системы VCT двигателя 1,6 л Duratec Ti-VCT: 1 — гнездо для установки электромагнитного клапана регулировки положения выпускного распределительного вала; 2 — каналы, соединяющие электромагнитный клапан и механизм VCT выпускного распределительного вала; 3 — канал подвода масла из главной масляной магистрали двигателя к электромагнитным клапанам; 4 — суппорт VCT; 5 — каналы, соединяющие электромагнитный клапан и механизм VCT впускного распределительного вала; б — гнездо для установки электромагнитного клапана регулировки положения впускного распределительного вала; 7 — канал подвода масла из главной масляной магистрали двигателя к впускному распределительному валу; 8 — головка блока цилиндров; 9 — масляный фильтр системы VCT; 10 — канал подвода масла из главной масляной магистрали двигателя к выпускному распределительному валу

Электромагнитный клапан VCT, состоящий из электромагнита 1 (рис. 5.4) и клапана, включающего в себя золотник 2 и пружину 7, по сигналам электронного блока управления двигателем подает масло под давлением из главной магистрали системы смазки в рабочие полости механизмов VCT или сливает масло из этих полостей, что приводит к взаимному перемещению элементов механизмов и, как следствие, к динамическому изменению положения распределительных валов.

Рис. 5.4. Электромагнитный клапан VCT: 1 — электромагнит; 2 — золотник клапана; 3 — кольцевая проточка, соединенная каналом в суппорте со второй рабочей камерой механизма VCT; 4 — кольцевая проточка для отвода масла; 5 — кольцевая проточка, соединенная каналом в суппорте с первой рабочей камерой механизма VCT; 6 — отверстие подвода масла из главной магистрали; 7 — пружина клапана; 8 — отверстие для слива масла; А — полость, соединенная каналом в суппорте с первой рабочей камерой механизма VCT; В — полость, соединенная каналом в суппорте со второй рабочей камерой механизма VCT

Читайте так же:
Как отрегулировать рулевую рейку на форд фокусе

Во время работы двигателя в режиме холостого хода электронный блок управления двигателем многократно активирует на короткие промежутки времени электромагнитные клапаны с целью очистки их элементов и каналов от случайно попавших в них загрязнений.

При отключении электропитания электромагнитных клапанов VCT отверстия подвода 6 масла из главной магистрали и слива 8 полностью открыты и механизмы VCT устанавливаются в исходное положение. В этом случае двигатель работает без изменения фаз газораспределения.

Элементы системы VCT (электромагнитные клапаны и механизмы динамического изменения положения распределительных валов) представляют собой прецизионно изготовленные узлы. В связи с этим при выполнении технического обслуживания или ремонта системы изменения фаз газораспределения допускается лишь замена элементов системы в сборе.

Информация актуальна для моделей Форд Фокус 3 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018 года выпуска.

74-1 Ремонт Ford Focus II

Особенности конструкции двигателя 1,6 duratec ti-vct

Основным конструктивным отличием двигателя 1,6 Duratec Ti-VCT от двигателей 1,4 и 1,6 Duratec является наличие системы регулирования фаз газораспределения (VCT).

Ремонт Ford Focus II-75-1.jpg

Элементы системы регулирования фаз газораспределения:
1 — исполнительный механизм (под верхней передней крышкой привода ГРМ — на фото не виден);
2 — крышка;
3 — электромагнитный клапан;
4 — датчик положения распределительного вала

Система регулирования фаз газораспределения обеспечивает независимое управление положением распределительных валов впускных и выпускных клапанов.
Система VCT позволяет устанавливать оптимальные фазы газораспределительного механизма для каждого момента работы двигателя с целью увеличения его мощностых и динамических характеристик, а также для уменьшения токсичности выхлопа. Управляет системой электронный блок управления двигателем (ЭБУ). К основным элементам системы VCT относятся управляющие электромагнитные клапаны, исполнительные механизмы и датчики положения распределительных валов.
Два электромагнитных клапана системы (по одному на каждый распределительный вал) установлены в специальной крышке, расположенной между верхней передней крышкой привода ГРМ и крышкой головки блока цилиндров. Крышка системы VCT одновременно является общей передней крышкой подшипников обоих распределительных валов и держателем сальников валов.
Ремень привода ГРМ приводит в действие исполнительные механизмы системы, которые с помощью гидромеханической связи передают вращение распределительным валам. На других концах распределительных валов закреплены задающие диски датчиков, которые отслеживают положения валов. Сами датчики положения распределительных валов закреплены в крышке головки блока цилиндров.

Ремонт Ford Focus II-75-2.jpg

Электромагнитные клапаны системы
Из масляной магистрали головки блока цилиндров моторное масло по каналам, выполненным в крышке VCT, подводится к электромагнитным клапанам системы регулирования фаз газораспределения и далее — к исполнительным механизмам системы.
По командам ЭБУ золотниковое устройство каждого электромагнитного клапана управляет подачей масла под давлением в рабочую полость исполнительного механизма или сливом из нее масла. В результате гидромеханического воздействия происходит взаимное перемещение отдельных элементов исполнительного механизма и распределительный вал поворачивается на требуемый угол, изменяя фазы газораспределения. Золотниковое устройство электромагнитных клапанов системы очень чуствительно к загрязнению моторного масла. Поэтому в дополнение к обычному масляному фильтру в канале головки блока цилиндров, подводящему масло к клапанам, встроен еще один фильтр. Этот фильтр замене не подлежит, а при его засорении масло продолжает бесперебойно подводиться к элементам системы по байпасному участку магистрали.
