Подстроечный резистор

Подстроечный резистор

Подстро́ечный рези́стор — переменный резистор, пассивный электронный компонент, предназначенный для точной настройки заданных параметров радио- и электронных устройств в процессе их выпуска из производства при настройке после монтажа или в процессе ремонта.

После монтажа параметры работоспособного электронного устройства, как правило, отличаются от заданных параметров, что обусловлено, в основном, неизбежным технологическим разбросом номиналов применённых компонентов, например, обычные постоянные резисторы выпускаются с допуском по сопротивлению в 5 % к их номинальному сопротивлению. В процессе эксплуатации значения параметров устройств также могут выйти за допустимые пределы, что вызвано старением компонентов с изменением номиналов от их начальных значений. Именно для настройки заданных параметров устройств и предназначены переменные подстроечные резисторы.

Обычно эти компоненты устанавливаются внутри корпуса устройства, например, на печатных платах и недоступны для регулировки пользователем при эксплуатации.

В иноязычной технической литературе подстроечные резисторы обычно называют «триммеры».

Содержание

Конструкция [ править | править код ]

По конструкции и принципу действия подстроечные не отличаются от обычных переменных резисторов, но их регулировка производится с помощью инструмента, обычно отвертки. Для регулировки в регулировочных валах или других регулировочных деталей предусматриваются прямые, или реже — крестообразные шлицы.

По способу перемещения движка (ползунка) по резистивному элементу различаются на переменные резисторы с линейным перемещением и с круговым резистивным элементом.

Для прецизионной настройки выпускаются многооборотные подстроечные резисторы у которых полное перемещение ползунка по резистивному элементу производится за несколько, обычно несколько десятков оборотов регулировочного вала. В таких резисторах перемещение ползунка производится через червячную пару — в резисторах с круговым резистивным элементом, либо через пару ходовой винт — ходовая гайка — в резисторах с линейным резистивным элементом.

Промышленностью выпускаются различные типы подстроечных резисторов с разными типами резистивных элементов — композитными, проволочными, угольными, однооборотные, многооборотные и движковые, различного номинала и разной допустимой рассеиваемой мощностью.

Применение [ править | править код ]

Большинство радиоэлектронных приборов не требуют точной настройки параметров, допуск по параметрам в которых обеспечивается допуском разброса параметров применённых компонентов. Но в некоторых устройствах точная, а иногда прецизионная подстройка параметров необходима, это в первую очередь относится к различным измерительным приборам.

Читайте так же:
Регулировка поворотов на гусеничном комбайне енисей 1200р

Типичное применение — балансировка дифференциальных усилителей, в том числе операционных усилителей и подстройка коэффициентов передачи, например, усилителей, преобразователей напряжение-частота и других измерительных устройств.

Так как подстроечный резистор много дороже обычного постоянного резистора, при конструировании электронных устройств стремятся минимизировать их количество, либо возложить функции точной регулировки параметров на иные устройства, например, подстройка коэффициентов передачи (устранение мультипликативных ошибок), балансировки (устранение аддитивных ошибок) в измерительных устройствах, линеаризация передаточной характеристики, работающих в составе цифровых вычислительных устройств обычно выполняют программно.

В последнее время классические аналоговые подстроечные резисторы вытесняются подстроечными резисторами, сопротивление которых задаётся двоичным кодовым словом — так называемые «цифровые потенциометры». Кодовое слово задаётся либо установкой перемычек на цифровых входах, либо хранится в энергонезависимой памяти цифрового потенциометра и задаётся при его программировании.

Обозначение подстроечных резисторов на схемах [ править | править код ]

В России подстроечные резисторы должны обозначаться на схемах в соответствии с ГОСТ 2.728-74:

Резисторы переменныеболее 1000

16K1-10C10K, L15KC, 10 кОм, Резистор переменныйбыстрый просмотр
16K1-A100K, L20KC, 100 кОм, Резистор переменныйбыстрый просмотр
16K1-A10K, L-20KC, 10 кОм, Резистор переменныйбыстрый просмотр
16K1-A1K, L20KC, 1 кОм, Резистор переменныйбыстрый просмотр
16K1-A50K, L15KC, 50 кОм, Резистор переменныйбыстрый просмотр
16K1-A5K, L15KC, 5 кОм, Резистор переменныйбыстрый просмотр
16K1-B100K, L20KC, 100 кОм, Резистор переменныйбыстрый просмотр
16K1-B10K, L20KC, 10 кОм, Резистор переменныйбыстрый просмотр
16K1-B1K, L20KC, 1 кОм, Резистор переменныйбыстрый просмотр
16K1-B5K, L15KC, 5 кОм, Резистор переменныйбыстрый просмотр
16T1-B10K, L15KC, 10 кОм, Резистор переменныйбыстрый просмотр
16T1-B50K, L15KC, 50 кОм, Резистор переменныйбыстрый просмотр
16T1-B50K, L15KC, 50 кОм, Резистор переменный центральная фиксациябыстрый просмотр
24S1-A100K, L20F, 100 кОм, Резистор переменный с выключателембыстрый просмотр
24S1-A10K, L15KC, 10 кОм, Резистор переменный с выключателембыстрый просмотр
24S1-A20K, L20F, 20 кОм, Резистор переменный с выключателембыстрый просмотр
24S1-A20K, L25F, 20 кОм, Резистор переменный с выключателембыстрый просмотр
24S1-A500K, L15KC, 500 кОм, Резистор переменный с выключателембыстрый просмотр
24S1-A500K, L20F, 500 кОм, Резистор переменный с выключателембыстрый просмотр
24S1-B10K, L20KC, 10 кОм, Резистор переменный с выключателембыстрый просмотр

  • 1
  • 20
  • 40
  • 60

Резисторы переменные (реостаты, потенциометры) – электрические устройства, предназначенные для изменения силы тока или напряжения в электрических цепях посредством получения требуемых величин сопротивления.

В состав таких резисторов входит проводящий элемент с устройством регулирования сопротивления. Сопротивление может изменяться двумя способами – плавно или ступенчато.

Благодаря изменению сопротивления электрической цепи, можно изменять величину напряжения или тока. Переменный резистор может включаться в цепь последовательно или параллельно.

Посмотреть и купить товар вы можете в наших магазинах в городах: Москва, Санкт-Петербург, Алматы, Архангельск, Астрахань, Барнаул, Белгород, Владимир, Волгоград, Вологда, Воронеж, Гомель, Екатеринбург, Иваново, Ижевск, Казань, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курган, Курск, Липецк, Минск, Набережные Челны, Нижний Новгород, Новосибирск, Омск, Орёл, Пермь, Псков, Ростов-на-Дону, Рязань, Самара, Саранск, Саратов, Смоленск, Ставрополь, Тверь, Томск, Тула, Тюмень, Уфа, Чебоксары, Челябинск, Ярославль. Доставка заказа почтой, через систему доставки Pickpoint или через салоны «Связной» в следующие города: Тольятти, Барнаул, Ульяновск, Иркутск, Хабаровск, Владивосток, Махачкала, Томск, Оренбург, Новокузнецк, Астрахань, Пенза, Чебоксары, Калининград, Улан-Удэ, Сочи, Иваново, Брянск, Сургут, Нижний Тагил, Архангельск, Чита, Курган, Владикавказ, Грозный, Мурманск, Тамбов, Петрозаводск, Кострома, Нижневартовск, Новороссийск, Йошкар-Ола и еще в более чем 1000 городов и населенных пунктов по всей России.

Читайте так же:
Простая схема для регулировки постоянного тока

Товары из группы «Резисторы переменные» вы можете купить оптом и в розницу.

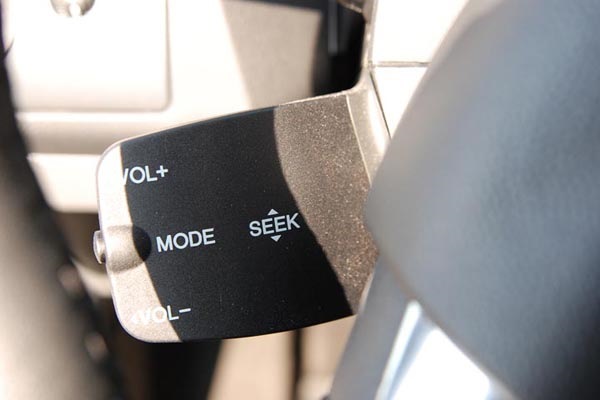

Адаптер на подрулевые кнопки

Во многих процессорах, внешних усилителях и активных сабвуферах регулировка громкости, усиления или каких либо еще параметров сделана с помощью обычного переменного резистора. Многие любители автозвука спрашивают, а нельзя ли как то сделать адаптер, чтобы на одной стороне были 2 кнопки, а другой стороной он включался вместо стандартной крутилки и регулировал необходимую величину?

Большинство аудиоманов почему то представляют это устройство в виде переменного резистора к валу которого подключен моторчик с редуктором. Но мы же с вами живем в XXI веке, пора уходить от механики в сторону электроники. Поэтому, немного подумав — изготовил данное изделие, в основе которого лежит цифровой потенциометр.

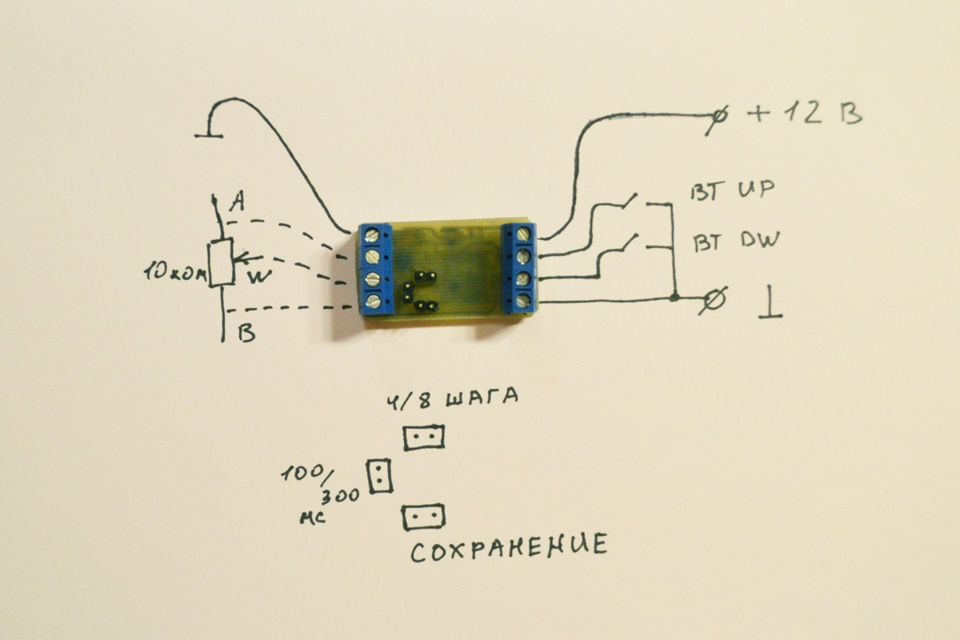

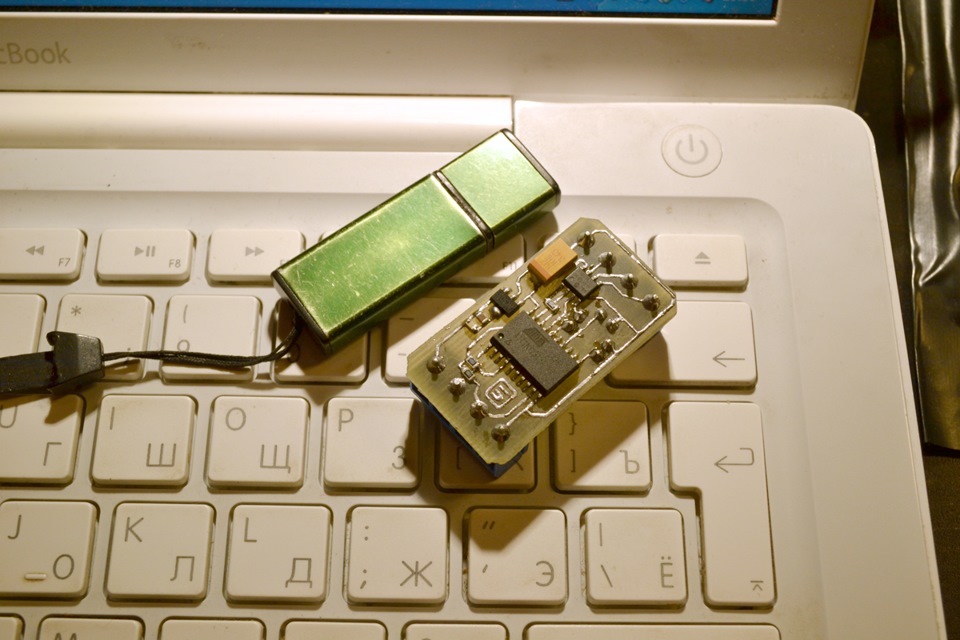

Адаптер полностью имитирует переменный резистор на 10 кОм, но позволяет изменять свое положение нажатием на кнопки. Подключается в систему вместо необходимого для регулировки потенциометра.

Для большей гибкости установки и настройки на устройстве имеются джамперы (перемычки), которые позволяют настраивать скорость прибавления/уменьшения, а так же джампер для сохранения последнего значения в энергонезависимую память. То есть даже в случае отключения аккумулятора — вы включите свое устройство на той же громкости, что и до отключения.

Более подробное описание работы джамперов:
JMP1 (Джампер 1) настраивает шаг за 1 нажатие. Если он не установлен — за одно нажатие кнопки получаем увеличение или уменьшение значения на "4". Таким образом, для полного регулирования от минимума до максимума — требуется 64 раза нажать на кнопку. Если джампер установлен — за одно нажатие кнопки получаем увеличение или уменьшение значения на "8". Таким образом, для полного регулирования от минимума до максимума требуется 32 раза нажать на кнопку.

Читайте так же:
Вас 2110 регулировка кулисы кпп

JMP2 (Джампер 2) — интервал между повторными срабатываниями кнопки. Когда кнопка нажата — повторное ее срабатывание происходит через определенный интервал времени. Если джампер не стоит, то удержание кнопки в нажатом состоянии будет приводить к срабатыванию кнопки (увеличению или уменьшению значения) — каждые 0,1 сек. Если джампер установлен, то удержание кнопки будет приводить к срабатыванию — каждые 0,3 сек. То есть при установленном джампере при удержании кнопки ее повторные срабатывания будут происходить в 3 раза реже (дольше).

JMP3 (Джампер 3) — джампер сохранения состояния в энергонезависимую память. Если он не установлен, то при выключении устройства, а затем повторном включении — положение резистора сбросится на 1/3 от максимального. Если джампер установлен — то при нажатии на кнопку ("+" или "-" без разницы) — контроллер автоматически запоминает последнее значение и сохраняет его даже при отключении внешнего питания. Затем при повторном включении — загружает значение из памяти (восстанавливает состояние).

Таким образом, если в устройстве установлен Джампер 1 и не установлен Джампер 2 — то минимальное время от минимума до максимума при зажатой кнопке будет 3,2 сек.

Если в устройстве не установлен Джампер 1 и установлен Джампер 2 — максимальное время от минимума до максимума при зажатой кнопке будет 19,2 сек.

Другие комбинации: JMP1 и нет JMP2 — 9,6 сек, нет JMP1 и нет JMP2 — 6,4 сек.

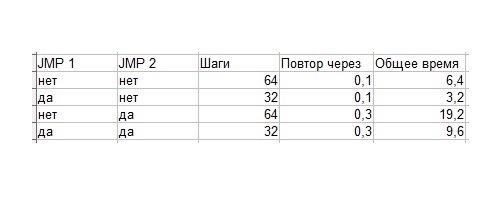

Для простоты свел в табличку

Считайте эту статью небольшим ликбезом в современную электронику для применения в автозвуке. Возможно кто то вообще не знал, о существовании подобных решений.
Схему и прошивку не выкладываю, так как блог все таки не по радиоэлектронике, пишите в личку. Так же могу проконсультировать по применяемости и помочь тем, кто сам не может, или не хочет заморачиваться с изготовлением (через личные сообщения).

Читайте так же:
Регулировка клапанов паз бензиновый двигатель

UPD Добавил видео от заказчика разработки

Подключение потенциометра к Ардуино

В робототехнике регулировка различных параметров, таких как громкость звука, мощность, напряжение и т.д., осуществляется при помощи переменных резисторов с регулируемым уровнем сопротивления. Примером такого устройства является потенциометр ардуино, который при включении в электрическую схему может быть использован для регулировки параметров. В этой статье мы рассмотрим варианты подключения и примеры скетчей для работы с потенциометром.

Принцип работы потенциометра

Переменный резистор адуино

Переменный резистор или потенциометр – это электрическое устройство, значение уровня сопротивления которого можно задать в определенных пределах. Таким образом мы можем менять параметры электрических схем, гибко подстраивая их под определенные условия: например, регулировать чувствительность датчика или громкость звука в динамике. Потенциометры получили широкое распространение в схемах регулировки громкости, напряжения, контрастности и т.д., за свою простоту и практичность.

alt=»Потенциометр ардуино» width=»134″ height=»300″ />В зависимости от своего строения потенциометры делятся на два больших класса: цифровые и аналоговые. Основным элементом цифрового потенциометра является резистивная лестница, где на каждом шаге схемы имеются электронные переключатели. В конкретный момент времени происходит закрытие только одного электронного выключателя, что задает определенную величину сопротивления. За счет количества шагов в лестнице определяется диапазон разрешения потенциометра. Аналоговый потенциометр может изменять свое значение непрерывно, но, как правило, в более узком диапазоне и сам резистор будет иметь большие габариты.

В подавляющем большинстве случаев в проектах ардуино используются цифровые потенциометры. Чаще всего они являются интегральными схемами с положением цифрового указателя по центру шкалы.

Подключение потенциометра к платам Ардуино

Схема подключения

Подключение потенциометра к ардуино выполняется в соответствии со схемой, представленной на рисунке:

Arduino переменный резистор

Для этого три вывода потенциометра необходимо соединить с указанными выводами платы:

  • Черный – GND;
  • Красный – питание 5В;
  • Средний – от центрального вывода к аналоговому входу А0.
Читайте так же:
Отрегулировать сцепление на роботе яриса

Изменяя положение вала подключенного потенциометра, происходит изменение параметра сопротивления, которое вызывает изменение показателя на нулевом пине платы ардуино. Считывание полученного значения напряжения аналогового импульса происходит в скетче с помощью команды analogRead ().

В плату Ардуино встроен аналого-цифровой преобразователь, способный считывать напряжение и переводить его в цифровые показатели со значением от нуля до 1023. При повороте указателя до конечного значения в одном из двух возможных направлений, напряжение на пине равно нулю, и, следовательно, напряжение, которое будет генерироваться составляет 0 В. При повороте вала до конца в противоположном направлении на пин поступает напряжение величиной 5В, а значит числовое значение будет составлять 1023.

Пример проекта

Примером реализации схемы подключения потенциометра может стать макетная плата с подключенным переменным резистором и светодиодом. При помощи потенциометра будет выполняться управление уровнем яркости свечения.

Потенциометр ардуино подключение

Для проведения работ следует подготовить такие детали:

  • 1 плату Arduino Uno
  • 1 беспаячную макетную плату
  • 1 светодиод
  • 1 резистор с сопротивлением 220 Ом
  • 6 проводов «папа-папа»
  • 1 потенциометр.

Для использования меньшего количества проводов от макетной платы к контроллеру следует подключить светодиод и потенциометр проводом земли к длинному рельсу минуса.

Пример скетча

В этом примере важно понимать, что яркость свечения светодиода управляется не напряжением подаваемым с потенциометра, а кодом.
