Регулировка замка багажника

Регулировка замка багажника

В процессе эксплуатации Лада Приора у многих автовладельцев возникает необходимость в регулировке замка багажника, однако многие, не имея прежде с этим дела, не знают, как осуществляется данный процесс.

Необходимые инструменты

Инструменты

Регулировка замка багажника может понадобиться после установки нового. Чтобы заменить старый замок, вам придется сначала его демонтировать, для чего потребуются следующие инструменты:

• ключи на «10» и «13»;
• пассатижи;
• головки на «10» и «13»;
• крестообразная и плоская отвертки.

Замена старого замка багажника

Первоначально следует выполнить ряд последовательных действий:

1. Разъединить минусовой вывод аккумулятора и идущий на него провод;
2. Воспользовавшись отверткой, поддеть пистоны, с помощью которых крепится облицовка замка, и снять ее;
3. Отключить питание моторедуктора, отвечающего за блокировку замка;
4. Демонтировать моторедуктор, для чего необходимо открутить два крепящих его винта и отсоединить от тяги привода замочного механизма его шток;
5. Снять идущую от выключателя замка тягу, поддев ее наконечник отверткой;
6. Сдвинуть влево скобу выключателя замочного механизма для ее снятия;
7. Демонтировать из посадочного места в крышке багажника выключатель замка;
8. Ослабить затяжку винта, которым крепится тяга, и пометить положение замка, находящегося на крышке багажника;
9. Снять замок, открутив три гайки головкой на «10»;
10. Снять рычаг привода замочного механизма, отвернув две крепящие его гайки.

Затем проводится смазка всех трущихся поверхностей и установка нового замка, сборка деталей осуществляется в обратном порядке.

Снимите облицовку, открутите моторедуктор

Отсоедините моторедуктор, снимите тягу привода замка

Тягу отсоединяем от рычага привода замка

Затем тягу привода замка — от выключателя

Открутите крепления, снимите замок

Ослабьте крепления и демонтируйте рычаг привода крышки багажника

Регулировка замка

Если вы не знаете, как отрегулировать замок на крышке багажника, то инструкция ниже вам в этом поможет:

• ослабляется затяжка винта, с помощью которого крепится тяга (если ее конец загнут, обязательно выпрямите его);
• снимается облицовка замочного механизма и ослабляется затяжка гаек, на которых он установлен;
• замок передвигается в другое положение и затягивается винт, крепящий тягу, проверяется легкость запирания механизма, а в случае необходимости данная регулировка повторяется;
• регулируется положение фиксатора, если для того, чтобы закрыть дверь багажного отсека требуется приложить большое усилие.

Регулировка замка крышки багажного отсека на Лада Калина осуществляется по аналогии, с такой процедурой справится любой автовладелец, даже не имеющий опыта в ремонте автомобилей.

Видео

Способ регулировки замка багажника на Лада Гранта смотрите в следующем видеоматериале:

Откручиваем болты

Вынимаем рычажок

Надо хорошо смазать детали

Как произвести регулировку багажника на ВАЗ?

Регулировка багажника ВАЗ поможет избавиться от надоедливого громыхания в задней части автомобиля во время поездки. У многих автолюбителей, которые купили одну из моделей ВАЗ, возникает вопрос: а что делать с этим шумом? Попытки сменить замок чаще всего приводят к неудаче, ничего не меняется. Какие меры стоит предпринять в таком случае?

Возникновение проблемы

Новомодный дизайн кузова многих моделей ВАЗ стал началом проблем. Во многих автомобилях владельцы замечают неприятные шумы и хлопки с задней стороны кузова. Эти громкие звуки раздаются, когда машина проезжает по неровностям и дверка багажника начинает стучать. Скорее всего, этот недочет получился в результате того, что тест автомобиля проводился в пригодных для поездки условиях — на ровном дорожном покрытии. В идеальных условиях трудно заметить неправильное положение запорной площадки или штока. Кроме того, зазор обычно появляется только после поездки по некачественному покрытию из-за вибрации, возникающей в стыках.

Еще одна причина — износ механизма закрывания. Из-за этой проблемы открывается багажник на ходу ВАЗ 2114. Такая же ситуация возникает и у других моделей. Это происходит из-за того, что запорный зуб замка или сломался, или почти полностью стерся. Казалось бы, что здесь такого, ведь можно взять и поменять замок на новый. Но проблема останется, если не изменить подход к ней. Основной замочный механизм закрывания нужно заменить на устройство другого типа.

Также причинами того, что багажник самопроизвольно открывается во время движения автомобиля, могут стать поломка силуминовых деталей или износ уплотнителя.

В любом случае придется менять механизм, но на что?

Варианты замены

Первый вариант банален до невозможности — купить аналогичный замок. Причем понадобится купить полностью весь замок, а не отдельную его деталь, ведь конструкция механизма неразборная. Замена производится при полном демонтаже старого замка. Это решение стоит рассматривать как временное, так как технология производства та же, и проблемы останутся. Со временем придется менять и новый замок. Единственная положительная сторона такого решения — это вполне дешево.

Второй вариант предполагает полную замену механического замка на электрический контролируемый привод. Что это дает?

1. Надежное закрывание багажника.
2. Возможность контролировать положение задней дверцы с места водителя.

Установка такой системы — не самое дешевое удовольствие, зато окончательный результат действительно порадует пользователя. Электронный привод куда удобнее в обращении и является надежной заменой механическому аналогу.

Демонтаж старого замка

Перед заменой придется демонтировать старый механизм закрывания, а это не так просто.

В качестве примера будет взята модель ВАЗ 2114.

В работе пригодятся такие инструменты:

• набор крестовых отверток;
• ключ на 8.

Последовательность замены следующая:

1. Первым делом, чтобы не повредить внутреннюю обивку багажника, снимаем десять пластиковых креплений, а потом пластиковый кожух с замка.
2. Снимаем обшивку, после чего откручиваем гайку, которая закрепляет замок на месте.
3. Отворачиваем провода, которые мешают.
4. Далее необходимо открутить правую гайку крепления и снять внутреннюю часть замка с креплений.
5. Можно осмотреть целостность пружины и сердцевины. Если эти детали имеют дефекты, значит, проблема в механизме. Менять придется в любом случае все.

Если вам ближе экономный вариант замены на новый механический замок, то его монтаж производится в обратном порядке по описанию.

Установка привода

Регулировка положения крышки багажника возможна, если вместо механического замка установить электронное устройство, в данном случае — привод. Для его монтажа понадобятся:

• универсальный набор установки привода для машины;
• металлический тросик с сечением 1,5 мм и 500 мм длиной;
• два контактных провода подключения по 4,5 м;
• саморезы с широкими шляпками;
• кнопка открывания для замка;
• фиксатор;
• предохранитель;

Устанавливаем привод на подготовленное место, согласно инструкции. Далее придется внести несколько поправок в конструкцию:

1. Вооружаемся ключом на 7, зажимаем втулку на корпусе замка. Отверткой зажимаем втулку, выкручиваем стопорный винт от тягового механизма. Нужно сменить шайбу на другую большего размера.
2. Делаем крючок из проволоки, который подсоединяем к стопорному винту прямо под новой шайбой. Затем эту же проволоку дотягиваем до рейки электропривода.
3. Реле электропривода крепим на усилитель багажника саморезами.
4. Пластина из комплекта соединяется с устройством активации болтами замка так, чтобы от язычка замка до пластины остался зазор в 1,5 см.
5. Монтируется активатор.
6. Из отрезка тросика делается тяга, которая соединяется с рычагом замка, рейкой электропривода, язычком замка и отпорным механизмом.
7. Проводятся провода. Плюсовой контакт протягивается к кнопке управления.
8. Подключаем устройство к аккумулятору и устанавливаем в его систему предохранитель.

Открывание багажника ВАЗ производится при помощи нажатия кнопки, которую можно установить в салоне.

Регулировка электронного устройства производится по вложенной инструкции. Все остальные нюансы, которые стоит учесть при монтаже устройства в моделях ВАЗ, были указаны.

Как отрегулировать замок багажника на ниве

Антикор сервис. Качественный антикор днища автомобиля цена доступна!

Самая свежая новость сайта

В раздел “Авто ГАРАЖ” была добавлена статья: Демонтаж очередного знака
Был на дороге железнодорожный переезд, а потом железнодорожное полотно было демонтировано, а знаки запрещающие проезд без остановки остались, в общем, это не правильно. | Читать статью>>

• 2013-10-20 НИВА, доработка замка багажника[ 32359 ]Мой вариант ремонта известной всем “болячки” на автомобилях НИВА. Проблема с замком задней двери багажника ВАЗ-2131.

Сейчас я расскажу Вам, уважаемый читатель, об автомобиле ВАЗ 2131 НИВА 4х4 2013-го года выпуска. Суть рассказа замок задней двери этого автомобиля.

Началось все практически сразу после покупки, задняя дверь через некоторое время эксплуатации автомобиля начала “бынчать” как “брынчит” любая не до конца закрытая дверь.

Разбираем, устанавливаем замок в нужную позицию, затягиваем, радуемся. Но радость не долгая на 1-2 недели, потом все заново: разбираем, устанав… В общем через некоторое время мне это изрядно надоело и я решил подойти к вопросу радикально, так чтобы “раз и на всегда”.

Откручиваем крепежные болты и видим

Замок с регулировочными крепежными отверстиями, и технологические отверстия для прикручивания замка, В общем ничего удивительного что замок через некоторое время снова начинает болтаться.

Я сделал следующее, между болтом и задней частью регулировочного отверстия вставил кусок металлического стержня, чтобы замок не имел возможности сдвинуться с места. Основная особенность данной доработки состоит в следующем:
1. Необходимо установить замок в идеально состоянии, где он работает абсолютно предсказуемо и правильно.
2. Выкручивается один болт, второй при этом фиксирует замок в отрегулированном состоянии, и делаются замеры необходимых размеров “вкладки в замок”.
3. Изготавливается вкладка, устанавливается и крепко затягивается.
4. Подобно пунктам 2 и 3 изготавливается вкладка для второго крепежного отверстия
Подобный алгоритм действий гарантирует 100%-ый результат без лишних затрат сил и времени.

Ну а тем кому не охота все это читать или остались белые пятна, я предлагаю посмотреть видео про эту доработку замка багажника автомобиля ВАЗ-2131 пяти дверная НИВА 4х4.

Довести до ума работу задней двери Нивы — задача не простая. Один из важных шагов — правильная регулировка демпферов установленных на кузове. Демпферы имеют спиральный паз и могут при вращении в специально спрофилированном отверстии кузова перемещаться как по резьбе, при закручивании и выкручивании (см. фото в начале статьи). Я эту регулировку нашел только недавно, и если бы не прочитал в интернете, что их можно выкручивать — никогда бы не додумался.

У меня, в новой машине, демпферы были завинчены почти полностью и дверь никогда их не касалась. На торце резинок даже видно заводскую надпись — износа никакого.

Выкрутив демпфер на нужную длину, для регулировки двери, необходимо добиться касания дверью демпфера в закрытом положении. То, что дверь соприкасается с демпфером, можно проконтролировать пальцами, через зазор снизу. Естественно, не надо выкручивать слишком много, иначе это будет мешать закрыванию, и, чрезмерно выступающая резинка начнет загибаться.

У меня получилось около 25 мм. Но это максимально, до начала того, что дверь плохо закрывается. Потом я уменьшил вылет, завинтив на пол оборота, до сохранения касания демпфером двери. С другой стороны сразу получилось на пару миллиметров меньше, что неудивительно. Не может же дверь стоять идеально ровно ))).

Основная задача такой регулировки двери — уменьшить ее продольные колебания при движении и погасить удар при захлопывании, чтобы не разбивать замок.

К сожалению, несмотря на такую регулировку двери, остаются поперечные колебания, вызывающие скрип задней двери. Для борьбы с ними штатных регулировок не существует, а они намного вреднее для петель и замка. Так что теперь на очереди борьба с поперечным качением двери в проеме — установка демпферов.

Дверь задка навешивается на кузов на две петли 2 (рис. 8-18) и запирается замком. В открытом положении дверь удерживается двумя неразборными газонаполненными упорами 11.

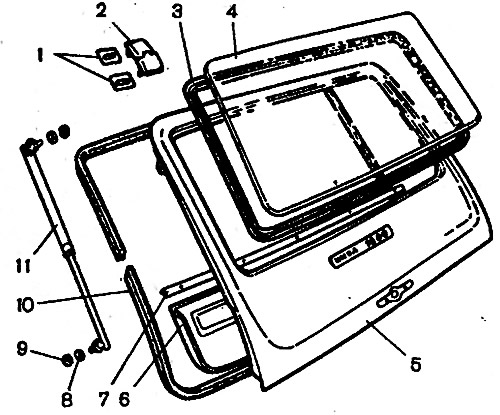

Рис. 8-18. Дверь задка с упором: 1 — прокладка; 2 — петля; 3 — уплотнитель стекла; 4 — стекло; 5 — дверь; 6 — обивка двери; 7 — накладка; 8 — шайба; 9 — гайка крепления упора; 10 — уплотнитель проема кузова; 11 — газонаполненный упор двери задка

Отсоедините упоры от двери, отверните гайки крепления двери к петлям и снимите ее.

При установке двери отрегулируйте ее положение в проеме кузова за счет овальных отверстий под шпильки петель, и окончательно стяните гайки.

Если замок двери запирается с трудом (рис. 8-19), отрегулируйте замок перемещением корпуса 5 или фиксатора 1 в требуемое положение.

Газонаполненные упоры замените новыми, если они не удерживают дверь в открытом положении.

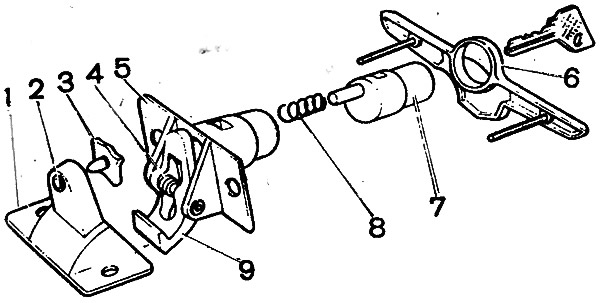

Рис. 8-19. Замок двери задка: 1 — фиксатор; 2 — гнездо фиксатора; 3 — шип замка; 4 — пружина крючка; 5 — корпус замка; 6 — ручка двери задка; 7 — кнопка; 8 -пружина кнопки; 9 — крючок

Регулировка крышки багажника ваз 2109

Многие владельцы ВАЗ 2109 и прочих пятидверных «Самар» замечали, что со временем в задней части автомобиля появляется стук и посторонний шум. Особенно заметно он проявляется на кочках или при проезде по неровным участкам дороги. В основном его принимают за стук изношенных амортизаторов или же за разбитые сайлент-блоки задней балки. На самом же деле проблема кроется в неотрегулированном или неправильно отрегулированном замке задней двери. Самое простое что можно сделать — это посильнее затянуть болты крепления , или убрать регулировочные шайбы из нижней части петли фиксатора. Сам же фиксатор желательно плотно притянуть болтами к кузову и максимально отодвинуть назад, тем самым вы позволите петле замка более плотно прижаться к фиксатору. В этом деле главное не переусердствовать, в противном случае замок не будет закрываться, или будет, но после сильного хлопка дверью. Выбираем то положение фиксатора, при котором дверь будет плотно закрываться при нажатии на закрытую дверь (без необходимости хлопать дверью).

Вторую, но не менее важную роль играют резиновые отбойники, или буфера двери. Просто выкручиваем буфер до того состояния пока двери в закрытом состоянии не выровняются относительно линии кузова автомобиля. Также проверяем состояние дверного уплотнителя. Если все сделать правильно, стуки и шум должны исчезнуть.

Часто шум двери появляется при обламывании штырька, препятствующего горизонтальному смещению двери. Со временем изнашивается втулка фиксатора, которая не ремонтопригодна, а так как планка фиксатора стоит в районе 60 рублей, то и заморачиваться не стоит, просто меняем ее полностью.

Если все сделали по инструкции а стук все равно остался, то боюсь вас огорчать, но у вас критический износ замка и фиксатора. Образец полностью изношенного замка виден на фото ниже.

В данной ситуации выход один — замена замка. Будьте внимательны, остерегайтесь подделок, цена качественного изделия не должна быть ниже 600 рублей, так как хороший замок сделан из каленого металла, и покрыт хромом. Подделки же легко узнать по невзрачному внешнему виду, слабой обработкой и зачастую отсутствием упаковки. В частности, хорошие замки для ВАЗов выпускает компания ДААЗ, и выглядят они вот так:

После ремонта или замены рекомендую законтрить все узлы крепления дополнительными гайками, или посадить их на фиксатор резьбы.

Как отрегулировать замок багажника?

Среди людей, живущих в России, бытует мнение, что наш автопром создает, мягко говоря, не совсем качественные автомобили. Может быть, эта точка зрения слишком предвзята, но то, что владельцам отечественных авто рано или поздно приходится тратить личные средства на автосервис, непреложный факт.

Но при этом стоит также отметить и тот факт, что некоторые ремонтные работы на отечественных автомобилях можно выполнить и своими руками. К примеру, отрегулировать замок или крышку багажника, о чем мы и поговорим в данной статье.

Как отрегулировать замок багажника на Ваз 2112, 2110, 2111

• Ослабляем затяжку гаек крепления замка.

• С замка снимаем кожух защиты.

• Передвигаем замок в требуемом направлении и затягиваем винты.
• Теперь производим проверку на легкость захлопывания замка.
• При необходимости процесс по регулировке можно повторить еще раз. Но а если замок закрывается хорошо, затягиваем болты крепления.

В случаи, если фиксатор на корпусе при закрывании не попадает в заделку замка на крышке, то тогда ослабляем болты его крепления и двигаем в требуемую сторону, после чего болты обратно затягиваем.

Как отрегулировать фиксатор и заменить замок багажника на ВАЗ 21099, Ваз 2109, Ваз 2108
Снятие

• Вначале с крышки багажника снимаем замок. Отворачиваем две гайки, с помощью которых к крышке прикреплен замок.

• Далее снимаем сам замок.

• Отсюда же извлекаем небольшую пружину, и проверяем ее состояние. В случаи, если пружина окажется сильно обжатой или перекошенной, то производим замену на новую.

• После этого из внутренней части крышки багажника извлекаем кнопку с личинкой и таким же образом проверяем состояние кнопки. Если при нажатии кнопка затормаживает или вовсе является не рабочей, то также заменяем на новую.

Внимание! На автомобиле Ваз 21099 замок крышки не разбирается, в связи с чем не нужно пытаться его ремонтировать. В случаи дефекта или неисправности, заменяем на новую.

Установка

• Вначале всю систему собираем обратно. То есть, раннее снятые кнопка с личинкой и небольшая пружина, устанавливаются на свои места.
• Далее производим установку нового замка и закручиваем теми же гайками.
• Затем проверяем, как открывается и закрывается крышка багажника. В случаи если слышен отчетливый стук в районе замка, это значит либо замок фиксатора не попадает в отверстие фиксатора, либо же крышка очень плохо закрывается.

В этом случаи необходимо произвести регулировку.

• с помощью накидной головки с удлинителем выворачиваем два болта, которыми закреплен фиксатор.

• После этого регулируем фиксатор, после чего обратно заворачиваем болты.

Примерно таким образом можно отрегулировать замок крышки багажника на Ваз 2109 и Ваз 2108

Как отрегулировать замок и крышку багажника Ваз 2114

Для регулировка замка на автомобиле Ваз 2114 или Ваз 2115 выполняем примерно те же самые действия, что и в случаи с Ваз 2112. Но а инструкция по регулировке крышки багажника представлена ниже.

Отрегулировать крышку багажника можно достаточно просто, главное придерживаемся определенной последовательности.

• Вначале от аккумуляторной батареи отсоединяем клемму «-».
• Далее открываем багажник и от клемм накладки крышки багажника отсоединяем провода (рекомендуется из полости багажника извлечь жгут проводов).
• Снимаем крепления накладки багажного отделения (снимается вместе с подсветкой госномера).
• Теперь производим демонтаж приводов замков и крышки багажника. Для этого откручиваем гайки крепления и отсоединяем тягу, после чего снимаем привод. Аналогичным образом снимаем также и сам замок задней двери.
• Далее отсоединяем газовые упоры, раскручиваем крепления крышки (фиксируемые на петлях), после чего снимаем крышку багажника.
• На контактные части багажника наносим специальную смазку (например, ЛСЦ – 15). Смазкой также обрабатываем и замок багажника.
• Все зазоры, которые допускаются между крышкой багажника и компонентами кузова, должны быть одинаковыми.
• Вот и все, теперь же можно обратно собрать конструкцию. Выполняем те же самые действия, но только в обратной последовательности.

Кстати, хотелось бы также отметить и то, что примерно таким же образом можно отрегулировать крышку багажника и на Ваз 2112 и Ваз 2109

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Добро пожаловать!
Хотите научиться правильно заменять замок крышки багажника? Если да! То в таком случае мы специально для вас подготовили статью, прочтя которую вы сможете с легкостью заменить замок багажника на автомобилях семейства «Самара». Длительность замены замка багажника у вас составит в районе 10-15 минут, а если же эту работу вы делаете не впервые, тогда и за 3-5 минут управитесь. Весь ход работы будет в фотографиях, благодаря чему вам будет все очень понятно.

Краткое содержание:

Регулировка фиксатора и замена замка багажника на ВАЗ 21099:

Снятие:
1) Сперва что бы снять замок с крышки багажника, отверните при помощи воротка или удлинителя с накидкой головкой две гайки, которые крепят замок к крышки багажного отделения.

2) Когда удерживающие гайки будут вывернуты, рукой снимите внутренний замок с крышки.

3) Далее все из того же места извлеките небольшую пружину и проверьте её состояние.

Примечание!
Если пружина вдруг будет сильно обжата или перекошена, то замените её на новую!

4) И после чего из внутренней части крышки багажника, извлеките кнопку с личинкой и таким же образом проверьте состояние кнопки.

Примечание!
Не рабочую, а так же затормаживающую при нажатии кнопку замка замените на новую!

Примечание!
Замок крышки багажника автомобиля «ВАЗ 21099» не разборный, поэтому не пытайтесь его отремонтировать и что то с ним сделать. Если замок находится в дефектном состоянии и неисправен, то в таком случае его нужно заменить на новый!

1) Во-первых соберите всю систему обратно. То есть если вы ранее снимали кнопку с личинкой и небольшую пружинку то установите их на свои места, в обратном порядке снятию.

2) Далее возьмите в руки новый замок и установите его на свое место, закрутив его всё же теми гайками крепления.

3) После установки попробуйте закрыть и открыть крышку багажника. Если при закрытии крышки замок багажника вдруг не попадет в отверстие фиксатора, обычно в таком случае слышен отчетливый стук в районе замка, и крышка очень плохо закрывается, в таком случае:

• Сперва возьмите в руки удлинитель с накидной головкой и с его помощью выверните два болта которые крепят фиксатор.

• Далее отрегулируйте фиксатор и после чего обратно заверните эти болты. Благодаря этой операции, добейтесь четкого закрывания и открывания крышки багажника.

Регулировка и снятие фиксатора, а так же замена замка багажника на ВАЗ 2108, ВАЗ 2109:

Снятие:
1) В начале операции снимите обшивку с крышки багажника, для этого:

• Сперва с помощью отвертки подденьте «10» пистонов и после чего извлеките их.

• А после извлечения, снимите обшивку с крышки багажника автомобиля.

2) Когда обшивка будет снята, выверните с помощью гаечного ключа или воротка с накидной головкой, две гайки которые крепят замок к крышки.

Примечание!
При отворачивание гаек будьте аккуратны, потому что сразу же за одной из этой гайки располагается две «минусовых» клемы, которые можно очень легко повредить!

3) Далее когда гайки будут вывернуты, отсоедините эти две «минусовых» клемы от металлической шпильки.

4) И после чего снимите замок с крышки багажного отделения.

• Теперь перейдем к снятию и регулировки фиксатора.

Примечание!
Если вы его не хотите снимать и знаете то что он у вас хорошо отрегулирован, то в таком случае продолжите свое чтение ниже, в пункте «Установка»!

1) Что бы снять фиксатор, отверните сперва при помощи гаечного ключа два болта, которые крепят этот фиксатор.

Примечание!
Если крышка багажника плохо закрывается, а так же при закрывании крышки в районе замка происходит удар, то в таком случае отрегулируйте положение фиксатора сместив его в нужном направлении!

2) Затем отверткой или рукой подденьте фиксатор и после чего снимите его с кузова автомобиля.

Примечание!
Если крышка багажника опять же плохо закрывается и имеет вертикальный люфт, то в таком случае отрегулируйте положение фиксатора исключительно по высоте!

3) И в завершение операции снимите все регулировочные шайбы.

Примечание!
По необходимости увеличьте или же уменьшите количество регулировочных шайб. Благодаря этому крышка багажника будет легче закрываться!

Установка:
1) Что бы установить замок и обшивку двери на свое место, проделайте действия указанные ниже:

• Сперва приложите новый замок к тому месту где был установлен старый.

• После чего наденьте на одну из шпилек, две «минусовых» клемы и после чего закрутите обе гайки крепления замка.

• И в завершение установите обшивку на свое место, закрепив её при этом десятью пистонами.

2) Что бы установить фиксатор, проделайте всё то же самое но в обратном порядке, то есть:

• Увеличьте или же уменьшите количество регулировочных шайб.

• После этого установите поверх этих шайб фиксатор замка и впоследствии отрегулируйте и закрутите его двумя болтами.
