Регулировка фар — Электрооборудование
Включите ближний свет и вращая регулировочные винты, подведите к нему границу освещенности. Это придется сделать с каждой фарой.
Как отрегулировать фары VW Jetta
Вторую при этом надо обесточить или закрыть подходящим экраном тряпкой. После этого добейтесь, чтобы лучи дальнего света обеих фар не расходились от центра и не сходились, то есть остались параллельными продольной оси машины.
Еще один способ: Начнем с напоминания: Разные фирмы так или иначе оговаривают условия, при которых выполняется регулировка фар. Легковой автомобиль, как правило, должен быть полностью заправлен, снаряжен и определенным образом загружен.
В некоторых источниках состояние автомобиля при регулировке фар вообще не упоминается, но каждый водитель должен учитывать вышеупомянутые факторы, чтобы избежать ослепления коллег, едущих навстречу.
Как Отрегулировать Фары На Фольксваген Джетта 6
В то же время нельзя приветствовать и упрощенный подход к этой задаче, когда фары освещают участок дороги лишь в двух шагах перед автомобилем, а ночная езда даже с невысокой регулировка фар на фольксваген джетта 5 становится опасной.
Автор Mezirg Хоть какому водителю принципиально, чтоб было верно выставлено направление света фар. Так, к примеру, от того, как точно проведена регулировка фар на модели Фольксваген Джетта зависят не только лишь безопасность передвижения, да и динамические характеристики, скоростные свойства авто.
Дело в том, что очень нередко конкретно нехорошая освещенность становится предпосылкой суровых аварий на дороге. Даже, если автомобиль VW Jetta только-только из салона, все равно нужна регулировка фар.
В случае неверной работы ходовых огней, в предстоящем будет достаточно трудно пройти плановый техосмотр тс, так как данное требование — один из пт ТО. И регулируется ли как-то дальний свет?
Попробую фотку чуть позже выложить что-бы было нагляднее. Хотелось бы конкретных ответов и решений.
Спасибо за помощь заранее. Вот фотки как светит примерно.
Так в чем же заключается суть регулировка фар на фольксваген джетта 5 света фар и можно ли ее выполнить самостоятельно? Для лучшего понимания процесса регулировки фар своими руками, мы добавили подробную видео-инструкцию, с которой вы можете ознакомиться в конце этой статьи. Этот материал мы разделили на две части: На стекле рассеивателя автомобильной фары имеется рисунок определенной формы, который создается рифленой насечкой, рассеивающей и направляющей световой поток так, что с одной стороны улучшаются условия видимости и освещенности дороги, а с другой — при правильной регулировки фар снижается вероятность ослепления встречных водителей.
Замена фар с фольксваген джетта 2 на фольксваген гольф 2 — база знаний «разное»
Сведения, необходимые для регулировки «европейских» фар, вы найдете на рис.
Легковой автомобиль, как правило, должен быть полностью заправлен, снаряжен и определенным образом загружен. Перед тем, как приступить к регулировке, необходимо ознакомиться с рекомендациями, а также порядком выполнения работ, в который входит:
Отъехав на метров от стены, покачайте автомобиль сбоку, чтобы все детали подвески приняли правильное рабочее положение. Если нужно, регулятор ширины освещения установите на ноль. В автомобиле должен сидеть человек примерно того же веса, что и водитель.
Провести линию 1 между ними. Линию 2 провести параллельно линии 1 на 12 см ниже, а линию 3 на 22 см ниже от линии 1.
Верхняя граница световых пятен основных фар на стене должна совпадать с линией 2. Точки пересечения горизонтального и наклонного участков световых пятен должны находится на 12 и 22 см ниже точек, соответствующих центрам фар.
Если Вы не уверены, что произвели регулировку света фар правильно — посетите СТО, там всегда можно точно отрегулировать. В совсем безвыходной ситуации попробуйте сделать так.
На ровной горизонтальной площадке отмерьте шагами 30 метров перед машиной и положите на отметку кирпич.
Включив ближний свет и вращая регулировочные винты, подведите к нему границу освещенности см. Здесь даже профессионально оснащенная приборами станция обслуживания может оказаться бесполезной.
Не исключено, что фара потребует замены и только после этого станет возможна регулировка. Российские автолюбители обычно регулируют фары в гаражных или окологаражных условиях. В лучшем случае при этом на белой и гладкой стене размечают подобие экрана или используют в качестве такового фанерный или иной щит размером 1х2 м.
Большинство же ограничивается регулировкой на глазок, а так как последний у каждого свой, то и регулировки единообразием не отличаются.
Наконец, у нас, как нигде, велик «контингент», вообще не желающий слышать об этих регулировках. И, к сожалению, на многих никакими штрафами воздействовать невозможно.
Сведения, необходимые для регулировки «европейских» фар, вы найдете на рис. Фары регулируют раздельно, отключая или чем-либо закрывая соседнюю.
1983-1992 года выпуска
Действующий стандарт — ГОСТ —91 — регламентирует только положение левой части светотеневой границы II относительно оси отсчета I на рис. Разметить экран при регулировке «европейских» фар вам поможет рис.
Разметка экрана для регулировки ближнего света «европейских» фар. Если фары ближнего и дальнего света раздельные, экран размечают по схеме на рис.
В этом случае необходимо регулировать и фары дальнего света, для которых угол наклона центральной самой яркой части светового пучка определяется величиной Г на экране.
РЕГУЛИРОВКА ФАР АВТОМОБИЛЯ УНИВЕРСАЛЬНО НА ВСЕ МОДЕЛИ
При расстоянии до него от плоскости фар 5 метров расчетная величина Г для ВАЗ, составляет 50 мм. В четырехфарной системе — разметка экрана для регулировки наружных фар ближний свет и внутренних дальний свет.
Фары американской системы у нас — на легковых автомобилях старых моделей и большинстве грузовиков регулируются по дальнему свету, то есть так же, как и фары дальнего света на автомобилях ВАЗ, и другие с подобной системой рис.
При регулировках фар с использованием специальных приборов стандарт предусматривает измерения силы света фары в определенных зонах экрана. При «гаражных» регулировках этого, конечно, никто не делает — и фара с некоторыми дефектами рефлектора, рассеивателя или лампы, даже будучи верно установлена «по осям», на деле может оказаться непригодной для использования.
Основные способы регулировки света фар VW Jetta
Здесь напомним, что срок службы ламп зависит от напряжения в электрической сети. Если вы эксплуатируете автомобиль даже с нормальным напряжением генератора, около 14 В, со временем лампы значительно ухудшают свои характеристики. Их нужно своевременно заменять новыми.
Как отрегулировать фары VW Jetta
Любому водителю важно, чтобы было правильно выставлено направление света фар. Так, например, от того, насколько точно проведена регулировка фар на модели Фольксваген Джетта зависят не только безопасность передвижения, но и динамические показатели, скоростные характеристики авто. Дело в том, что очень часто именно плохая освещенность становится причиной серьезных аварий на дороге.
Даже, если автомобиль VW Jetta только что из салона, все равно необходима регулировка фар. В случае неправильной работы ходовых огней, в дальнейшем будет довольно сложно пройти плановый техосмотр транспортного средства, поскольку данное требование – один из пунктов ТО. Поэтому, далее мы рассмотрим несколько способов, как без помощи специалистов, собственными силами правильно отрегулировать освещение.
Основные способы регулировки света фар VW Jetta
Как показывает практика, в зависимости от поколения авто и его модификации, управление регулировкой ходовым светом находится в абсолютно разных местах. Об этой особенности всегда можно заранее узнать, прочитав книгу-инструкцию для VW Jetta. Итак, дело осталось за малым – это самостоятельно отрегулировать освещение на модели Фольксваген Джетта.
Перед тем, как приступить к регулировке, необходимо ознакомиться с рекомендациями, а также порядком выполнения работ, в который входит:
- проверить шины и давление в них;
- заполнить бензобак топливом не меньше, чем 90%, не забыть нагрузить авто дополнительным грузом не менее, чем 75 кг;
- установить VW Jetta на практически ровной поверхности, на расстоянии 10 м от вертикальной поверхности, для этого вполне подойдет какой-нибудь гараж или крытая автостоянка;
- произвести замер расстояния от середины фары до поверхности земли и сделать, соответствующую данному расстоянию, отметку на стене;
- затем включить ближний свет и измерить на стене расстояние между нанесенной линией и границей света;
- полученные результаты замеров необходимо сопоставить со следующими показателями: для обычных осветительных элементов граница должна находиться на 12 см ниже нанесенной линии, для противотуманных – на 20 см.
Существует еще один проверенный способ, с помощью которого регулировка фар на VW Jetta станет делом 5 минут. В этом случае понадобится:
- расположить автомобиль на любой ровной площадке, и отмерить от него 30 м;
- через заданное расстояние нужно положить ориентир, например кирпич;
- включаем ближний свет на VW Jetta и перекрываем одну из фар;
- в этот момент необходимо с помощью специальных винтов регулировать свет таким образом, чтобы подвести к отметке линию светового потока;
- повторяем те же манипуляции со второй фарой;
- настраиваем дальний свет, чтобы пучки света не давали раздвоенное свечение, а также не сливались.
Таким образом, благодаря простым и доступным советам, можно совершенно не беспокоиться о том, насколько правильно настроено внешнее освещение вашего автомобиля VW Jetta, поскольку вы всегда можете это самостоятельно проверить и при необходимости откорректировать.
Как отрегулировать фары на Volkswagen Golf?
Если вы чувствуете, что ночью плохо видите или освещаете слишком низко или слишком высоко, во всех этих сценариях виновата только одна часть вашего автомобиля — ваши фары, а также дальний свет. . Хотя эта регулировка может показаться легкой благодаря колесику на панели инструментов, вся регулировка гораздо более техническая, чем эта элементарная манипуляция, и в этом посте мы увидим как отрегулировать фары вашего Volkswagen Golf? Для этого, во-первых, мы увидим, зачем вам нужно регулировать дальний свет, а во-вторых, как отрегулировать фары вашего Volkswagen Golf.
Зачем настраивать фары вашего Volkswagen Golf?
Итак, давайте начнем нашу страницу с интересными настройками фар вашего Volkswagen Golf. У большинства из нас фары отрегулированы достаточно хорошо, и, кажется, они достаточно светятся ночью. К сожалению, это не всегда обстоятельство и рассмотрение данной настройки либо потому, что фары на вашем Volkswagen Golf недостаточно яркие, или вам кажется, что они слишком слабые — отличная идея .
Регулировка дальнего света вашего Volkswagen Golf для обеспечения безопасности
Для начала, регулировка фар Volkswagen Golf должны выполняться из основных соображений безопасности. Если это для вас или для других пользователей, с которыми вы сталкиваетесь во время ночных поездок. На самом деле, если вы не видите достаточно, есть риск проигнорировать препятствие на дороге или плохо спрогнозировать поворот. С другой стороны, если ваши фары слишком мощные, независимо от того, предполагается ли, что вы переключитесь на ближний свет при пересечении автомобиля, время, необходимое для внесения этого изменения, в большинстве случаев будет направить впереди идущего водителя свет фар вашего Volkswagen Golf . Следовательно, как для вас, так и для других очень важно иметь идеальную регулировку ваших фар.
Регулировка фар Volkswagen Golf по юридическим причинам
В дополнение к безопасности, существует закон, который контролирует мощность, регулировку автомобильных фар (статьи R313-2 Дорожного кодекса), вот что он предлагает: иметь от 2 до 4 фар, которые освещают не менее 100 метров. Их использование регулируется другим законодательством, европейским (директива 76/756 / EEC), в котором указано, что максимальная высота для регулировки фар отсутствует, но максимальная ширина луча должна быть идентична ширине ближнего света фар. и что максимальная яркость должна быть 225 000 кд.
Как отрегулировать фары Volkswagen Golf?
Теперь мы перейдем к той части, которая вас больше всего интересует в этом посте, как отрегулировать фары своего Фольксваген Гольф? Этот параметр может показаться немного сложным, но, следуя инструкциям, вы сможете выполнить его без особых проблем.
Подготовка к регулировке фар Volkswagen Golf
- Поставьте машину на поверхность перед белой стеной, например, примерно в 4 или 5 метрах от стены.
- Внимательно проверьте давление в шинах.
- Убедитесь, что ручка регулировки высоты фонарей установлена на 0.
Регулировка фар его Volkswagen Golf
- Откройте капот, найдите винты для горизонтальной и вертикальной регулировки фар вашего Volkswagen Golf (в большинстве случаев они отмечены, и те, что сверху, должны изменять вертикальность, а тот, который находится сбоку, обрабатывает горизонтальность регулировки).
- Используйте ткань или другие предметы, чтобы скрыть проектор, на котором вы не производите модификацию.
- Используя винты для горизонтальной модификации, вы должны получить наиболее интенсивную часть балки, которая должна быть немного правее вертикальной линии, отмеченной на стене.
.
Если вы хотите отрегулировать противотуманные фары на вашем Volkswagen Golf, прочтите нашу страницу с материалами по этой теме.
Чтобы узнать больше о Volkswagen Golf, взгляните на Volkswagen Golf категория.
Тема: Регулировка света фар — в домашних условиях
Регулировка света фар — в домашних условиях
Здраствуйте.
в Поиск не отправлять только оттуда :
Поиском нашел нескоглько спорных вариантов :
Нашел статью по регулировке фар ,может кому пригодиться!
Проверку и регулировку фар сделать можно в затемненном помещении, например в гараже. Стена (назовем её экран), на которой будет проводиться регулировка или проверка должна быть вертикальной и иметь светлую шероховатую поверхность. При проверке автомобиль ставят на горизонтальный пол так, чтобы его продольная ось была перпендикулярна экрану, после чего проверяют каждую в отдельности правую и левую фары (одну из фар закрывают плотной темной бумагой или картоном).
— Направление световых пучков должно быть таким, чтобы дорога была хорошо освещена, а водителей встречных машин не ослеплял ближний свет.
— Если загляните под капот, у фар есть два винта: для регулировки по горизонтали и по вертикали.
— Поставьте автомобиль точно в 10 м от гладкой и ровной стены (естественно, передом к стене). Закрываем одну фару картоном (или чем-то похожим — главное, чтобы фара не светила на стену).
— Но для начала нужно подготовить автомобиль: проверить давление в шинах, отрегулировать его до оптимального, проверить лампы в фарах, стекла и т.д.: дефектные детали — заменить. Отъехав на 12-13 метров от стены, покачайте автомобиль сбоку, чтобы все детали подвески приняли правильное (рабочее) положение. Если нужно, регулятор ширины освещения установите на ноль. В автомобиле должен сидеть человек примерно того же веса, что и водитель.
— Регулировку света фар проводить нужно на ближнем свете.
— Разметка на стене: отмечаем две точки, соответствующие центрам фар на на такой же высоте от пола и на таком же расстоянии друг от друга, как и центры фар. Провести линию 1 между ними. Линию 2 провести параллельно линии 1 на 12 см ниже, а линию 3 на 22 см ниже от линии 1. Теперь сама регулировка:
Верхняя граница световых пятен основных фар на стене должна совпадать с линией 2. Верхняя граница световых пятен противотуманных фар должна совпадать с линией 3. Точки пересечения горизонтального и наклонного участков световых пятен должны находится на 12 и 22 см ниже точек, соответствующих центрам фар.
2. При регулировке света фар производится регулировка и противотуманных фар.

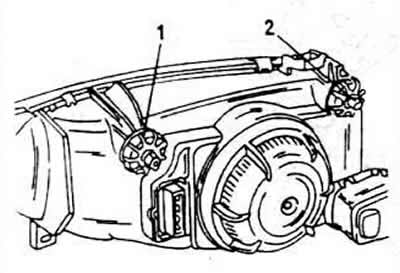

Для регулировки света фар используют ся винты, доступ к которым возможен через отверстия в верхней части фары, см. рис. Расположение отверстий для регулировки света фар в горизонтальной (1) и вертикальной (2) плоскостях.
Внутренний винт предназначен для регулировки света фар в вертикальной плоскости, а внешний винт – для регулировки в горизонтальной плоскости.
При регулировке света фар должны выполняться следующие условия:
– давление в шинах должно быть в пределах нормы,
– в автомобиле должен находиться только водитель,
– топливо в топливном баке должно быть более чем 90%,
– автомобиль должен стоять на колесах на ровной горизонтальной поверхности,
– перед регулировкой необходимо покачать кузов автомобиля, для того, чтобы все элементы подвески встали на свои места,
– корректор света фар установите в положение 0,
– регулировка производится только ближнего света фар. Наклон светового потока света фар составляет 10 см на расстоянии 10 м, т. е. 1%
3. " то есть подкатываешь машину к стене, делаешь на ней крест напротив центра светового пучка каждой фары, откатываешь машину на 5 метров и регулируешь фары так, чтобы они все еще светили по вертикальной линии креста, но ниже горизонтальной его линии на 7,5 см "
Итак все-таки 7.5 см, 10 см, или 12. Эти пределы для каждой машин разные, для глазатого мерседеса 5 см.
Да первый способ вообще-то это регулировка штатовской машины Санурн http://saturn2000.ucoz.ru/publ/1-1-0-9 , и подхолит ли он для Пассат
скажем для Деу есть схема где все понятно, а вот для Пассат, все мучались этим вопросом 2006-2007 году, может что-нибудь появилось новое, скажем схема
