Как Настроить Карбюратор На Иж Планета 5

Как Настроить Карбюратор На Иж Планета 5

В этой статье мы рассмотрим основные виды регулировки карбюратора К-68, с помощью которых любой можно добиться хороших показателей динамики, экономичности и правильной работы всего силового агрегата. Для тех, кто не знает, как отрегулировать карбюратор на скутере, эта статья будет также полезна.

Основные виды настройки карбюратора

Ни для кого из автовладельцев не является секретом, что карбюратор предназначен для приготовления горючей смеси для двигателя, которую он производит путём смешивания определённой порции воздуха с топливом. Но на этом его функции не ограничиваются. Он также должен обеспечить работу двигателя мотоцикла на различных режимах, а значит готовить топливную смесь с различной пропорцией её компонентов. Выполнение этой задачи возложено на различные системы и узлы аппарата. К ним относятся:

  • Главная дозирующая система;
  • Система холостого хода;
  • Пусковое устройство;
  • Система поддержания заданного уровня топлива.

Настройку этих элементов мы и рассмотрим. Начать лучше всего проверки уровня топлива в поплавковой камере

. Для этого необходимо:

  • снять карбюратор;
  • удалить крышку поплавковой камеры;
  • перевернув карбюратор, так чтобы поплавки оказались сверху, замерить расстояние от кромки корпуса до верхнего края поплавков. Оно должно равняться 26 мм ± 0,5 мм; случае отклонения устраняется путём подгибания язычка;
  • проверить параллельность поплавков; настраивать подгибанием кронштейнов.

Теперь займёмся главной дозирующей системой

. Сперва проверяем зазор между дроссельной заслонкой и нижней частью воздушного канала. Он должен составлять 2 мм. Если величина зазора не соответствует, то регулируем её при помощи регулировочного болта троса привода дроссельной заслонки, который находится на трубке крышки дроссельного колодца.

Какой карбюратор используется на мотоцикле Иж Планета-5

Последняя модель Планеты выпускалась в нескольких вариациях. Ранние переходные модели оснащались карбюраторами К-62И. Затем стали устанавливать К-65И и более прогрессивные К-68И с цилиндрической формой дроссельной заслонки.


Все три карбюратора: слева вверху — К62И, справа вверху — К68И, снизу — К65И

Все три карбюратора имеют схожий принцип работы. Из бака через топливный кран горючее попадает в поплавковую камеру. Поплавки изготовлены из бензостойкого легкого материала. Как только бензин наполнит камеру, поплавки всплывут и запорная игла перекроет канал подачи топлива.

  • Устройство и порядок регулировки карбюраторов УАЗ К126Г

Из камеры топливо через главный топливный жиклер попадает в распылитель. В нем топливо смешивается с воздухом, поступившем через специальное отверстие в корпусе распылителя. Готовая смесь попадает в смесительную камеру (диффузор) а затем в цилиндр двигателя. Это дозирующая система называется главной. И работает она только на средних и высоких оборотах двигателя, когда дроссель поднят более чем на 2/3 своего хода.

Для работы двигателя на малых оборотах в карбюраторе предусмотрена система холостого хода. Она состоит из топливной трубки, винтов количества и качества смеси, специального воздушного канала, отверстий переходного и холостого хода в диффузоре.

Топливо поднимается по трубке за счет действия разрежения в смесительной камере и смешивается с воздухом, поступающим через воздушный канал. В результате, образовавшаяся смесь при небольшом открытии дросселя выходит через отверстие холостого хода (оно специально расположено за дроссельной заслонкой, в конце диффузора).

Если продолжать поднимать дроссель, то разрежение возрастет в зоне переходного отверстия и через него также начнет поступать смесь. В общем, при поднятии дроссельной заслонки (повороте рычага газа) смесь обедняется и количество оборотов коленчатого вала двигателя возрастает. Увеличивается скорость потока воздуха и за счет понижения давления в смесительной камере, повышается подача топлива.

В карбюраторе мотоцикла Иж Планета-5 также присутствует система пуска и прогрева двигателя (для облегчения запуска двигателя в холодное время года). Корректор-обогатитель установлен на корпусе карбюратора либо выведен на руль мотоцикла при помощи троса. При его поднятии в корпусе карбюратора откроются 3 канала. Через топливный канал из поплавковой камеры топливо попадет в специальную полость, где оно смешается с воздухом, поступающим из воздушного канала (этот канал обычно расположен в конце диффузора со стороны воздушного фильтра).

Читайте так же:
Регулировка сцепления на фф3

В результате, готовая смесь через специальный канал попадет к выходу из смесительной камеры (за дроссельной заслонкой). Каналы рассчитаны таким образом, чтобы готового качества смеси было достаточно для того, чтобы прогреть двигатель.

Утопитель поплавка или дополнительное пусковое устройство. При нажатии на него, поплавки опускаются и в камеру поступает дополнительное топливо. При запуске смесь обогащается и двигателю легче завестись. Утопитель рекомендуется использовать только при температуре +5 C и ниже.

Как установить карбюратор

Перед тем, как установить карбюратор

на ИЖ Юпитер 5, убедитесь в полной его чистоте и наличии всех деталей. Первым делом снимите крышку карбюратора с дросселем, имеющим три отверстия. Круглое отверстие, находящееся в центре, предназначено для размещения и фиксации иглы, фасонное, размещенное со стороны выреза, — для присоединения троса, идущего от ручки газа, Т-образное – для установки винтовой тяги. Новый
карбюратор на ИЖ Юпитер 5 имеет расположенный в крышке ограничитель, который извлекается после обкаточного периода.
После фиксации карбюратора на двигателе, в фасонное отверстие дросселя крепится трос и затягивается крышка. Дроссель проверяется на способность полного открытия диффузора и отсутствие заедания во всех положениях ручки газа.

Ремонт карбюратора

При длительной эксплуатации мотоцикла можно столкнуться с переливанием карбюратора (подтеканием из дренажного отверстия). В первую очередь, рекомендуется проверить уровень топлива в карбюраторе и герметичное прилегание запорной иглы. Подгибанием кронштейнов запорной иглы в нужную сторону регулируем уровень топлива (расстояние от плоскости середины поплавков до края корпуса карбюратора 13±1,5 мм). Конусный конец запорной иглы сделан из резины. Если она прохудилась, рекомендуется ее заменить новой иглой из ремкомплекта. Бывает и такое, что поплавки из-за усталости материала начинают пропускать в себя бензин. Лечится также заменой.


Поплавки

Засорение топливных жиклеров случается из-за некачественного топлива или при попадании грязи из воздуха через фильтр. Для очистки бензина помимо сеточки в топливном кране, нужно дополнительно врезать топливный фильтр в бензошланг. Воздушный фильтр должен герметично соединяться с карбюратором. При этом нельзя изменять его конструкцию, а уж тем более ставить так называемый нулевик.

Фильтрующий элемент должен строго соответствовать пропускной способности, рекомендуемой заводом изготовителем мотоцикла. Для очистки жиклеров ни в коем случае нельзя применять иголки или проволоку. Достаточно промыть их в бензине и продуть сжатым воздухом.


Карбюратора К-62 в разобранном виде.

Иногда случается такое, что при заводке или работе мотоцикла в карбюратор чихает. Происходит это из-за неполадок в системе зажигания. Первым делом необходимо заменить свечу. Если это не помогло, значит сбилось зажигание. Обычно в карбюратор стреляет при раннем зажигании. Также причиной чихания может служить слишком бедная смесь. Процесс горения у такой смеси медленный и, когда поршень открывает впускное окно, смесь выстреливает в диффузор.

Основной причиной обеднения смеси является подсос воздуха в следующих местах:

  • из-под сальников коленчатого вала;
  • головки цилиндра;
  • в месте соединения фланца карбюратора и патрубка цилиндра.

Пробуем искать и устранять причину подсоса воздуха методом исключения. Начинать следует с осмотра и настройки системы зажигания.

Регулировка карбюратора Иж Юпитер 5

Регулировка карбюратора ИЖ Юпитер 5 является самым простым, но в тоже время самым важным процессом. Будь то К-62, К-65 или К-68, сначала следует разогреть двигатель до рабочей температуры, после чего выполнить последовательный ряд действий:

  1. Установить низкие, но достаточно стабильные обороты двигателя посредством вращения винта, регулирующего положение дросселя.
  2. Изменяя положение винта холостого хода задать двигателю максимальные обороты.
  3. Указанные действия повторить 4-5 раз, постепенно уменьшая при этом обороты двигателя.
  4. Резкими рывками проверить верность регулировки.
Читайте так же:
Регулировка муфты сцепления трактора дт 75м

Настроить карбюратор

на ИЖ юпитер 5 следует так, чтобы не было рывков, и не глох двигатель в случае резкого открытия и закрытия дросселя. В первом случае следует обогатить горючую смесь путем поворота винта
холостого хода на ¼-½ оборота по часовой стрелке. Во втором – повернуть винт в противоположную сторону.
Отрегулировать карбюратор на ИЖ Юпитер 5 также можно в эксплуатационных режимах. В зависимости от погодных условий и технического состояния мотора, дозирующая игла может быть переставлена вверх для обогащения смеси и вниз – для получения противоположного эффекта.

Свежие записи

Гибридный BMW 530e пересмотрен для 2021 года

BMW 530e PHEV был обновлен новым аккумулятором, улучшенной экономичностью, сниженным уровнем выбросов и увеличенным запасом электроэнергии. Гибридный BMW 530e был

Смотрите аварийную посадку самолета на общественной дороге, пойманную на полицейской видеорегистраторе

Приключения Starman — большой хит среди Tesla — Поклонники SpaceX

Новая сделка предлагает водителям бесплатный автомобиль — тормоза для спасения жизни водителей до £ 1,600

Рубрики

Тест-драйв

Обзор Ferrari Портофино 2019

Ferrari Portofino. это супер жеребец, на котором вы будете ездить каждый день Максимумы Эффектная коробка передач с отличной механикой переключения

Какой карбюратор лучше для иж юпитер 5 Какой карбюратор лучше для иж юпитер 5

Регулировка карбюратор К-68 на мотоцикле ИЖ Планета-5

Карбюратор К-68И устанавливался на мотоцикл Иж Планета-5 чаще других. При его правильной настройке и должном уходе, мотоцикл заводится быстро, работает ровно и без нареканий.

Для регулировки карбюратора К-68И понадобится плоская отвертка, плоскогубцы, линейка. Для наглядности и удобства регулировки, воспользуйтесь схемой устройства карбюратора К-68.

Алгоритм регулировки карбюратора Иж Планета-5:

  1. Первым делом необходимо проверить уровень топлива в поплавковой камере. Откручиваем отверткой болты крышки камеры и снимаем ее. Переворачиваем карбюратор и замеряем линейкой расстояние от корпуса карбюратора до верхнего края поплавков. Оно должно равняться 26 ± 5 мм. В случае отклонения параметров, язычок поплавков плоскогубцами подгибается в соответствующую сторону. При этом, ни в коем случае нельзя нарушить параллельность поплавков.
  2. Устанавливаем зазор в 2 мм между дроссельной заслонкой и нижней частью смесительной камеры путем регулировки винта 11. Затем проверяем положение иглы дросселя. Необходимое положение иглы – средняя канавка. Остальные канавки сделаны для перемещения замка иглы и настройки соответствующего качества топлива в зависимости от климатических условий.
  3. После всех вышеприведённых действий приступаем к самому главному этапу — настройке холостого хода. Регулировочный винт качества холостого хода 15 (расположен вертикально с левой стороны карбюратора) заворачивают до упора, а потом отворачивают на 1-1,5 оборота. Запускаем двигатель и прогреваем на протяжении 5 минут. Винтом регулировки количества смеси 11 (расположен горизонтально с левого бока карбюратора) устанавливаем минимально устойчивые обороты двигателя. Параллельно с этим медленно отворачиваем винт 15 до тех пор, когда обороты двигателя перестанут возрастать. Именно момент снижения числа вращения оборотов коленчатого вала будет оптимальным для определения положения регулировочного винта 15. Снова уменьшаем обороты двигателя винтом 11 и выкручивая винт 15, находим новое оптимальное положение дроссельной заслонки. Повторять эту операцию нужно до тех пор, пока не установятся самые минимальные, но при этом устойчивые обороты коленчатого вала двигателя.
  4. Резким поворотом рычага газа на холостом ходу проверяем правильность регулировки (качество смеси). Если при резком открытии дросселя двигатель глохнет либо плохо набирает обороты, винт 15 нужно немного закрутить, тем самым обогатив смесь. В случае, когда двигатель глохнет при закрытии дросселя, винт 15 следует немного открутить.
  5. Также правильность регулировки можно проверить по цвету центрального изолятора свечи зажигания. После настройки карбюратора на мотоцикле проезжают расстояние 5-10 км и выворачивают свечи из головки цилиндра. Нагар темного цвета свидетельствует о слишком богатой смеси. Светлый цвет (белесый или песочный) говорит о том, что смесь бедная. Нормальный рекомендуемый цвет свечи коричневый либо кирпичный.
  6. Также стоит помнить про свободный ход троса газа 1-3 мм. Если его не будет, регулировка дроссельной заслонки будет некорректной. Свободный ход выставляется при помощи регулировки специального болта, расположенного под колпачком 18.
Читайте так же:
Электромагнитный тормоз как регулировать

На видео ниже наглядно представлена настройка карбюратора К-68И на мотоцикле Иж планета-5.

Плохо работает холостой ход на скутере — решение проблемы

Нормальная работа скутера на холостых оборотах зависит от многих факторов, среди которых состояние поршневой, свечи, карбюратора, воздушного фильтра, глушителя, коммутатора, датчика холла и др.

Чтобы наверняка узнать причину нестабильного холостого хода вашего скутера, необходимо провести ряд операций для выявления поломки и принятия решений для устранения неисправностей.

Почему нет холостого хода на скутере

Приступим к проверке. Отрегулируйте холостой ход вашего скутера, наблюдайте что будет дальше. Рассмотрим по пунктам три возможных развития событий.

Двигатель скутера работает на высоких оборотах

Даже после настройки, двигатель скутера работает на высоких оборотах. Для начала необходимо убедиться, что дроссельная заслонка вашего скутера закрыта полностью, чтобы исключить подгазовку. Если заслонка не закрыта полностью, нужно проверить регулировку троса управления газом (заслонкой) и отрегулировать трос должным образом.

Однако, если заслонка закрыта, а обороты все равно большие и не поддаются регулировке, необходимо проверить жиклер холостого хода в карбюраторе на предмет соответствия необходимой маркировке, а именно, нужному диаметру для конкретной модели скутера.

Скутер работает неустойчиво на холостых оборотах

Скутер работает неустойчиво на холостых оборотах, не смотря на манипуляции с настройкой. В таком случае, изначально нужно проверить угол опережения зажигания на соответствие нормам. Если обнаружены отклонения, проверке подлежит коммутатор, датчик холла, электропроводка.

Если же угол опережения зажигания находится в норме, первым делом обращается внимание на зазор между электродами свечи. Если зазор не соответствует номинальному, его необходимо определить таковым, а если зазор и свеча в норме, проверке подлежит состав и качество топливной смеси, регулируемый карбюратором.

Скутер не работает на холостых оборотах

Скутер не работает на холостых оборотах, не смотря на многочисленные попытки настройки холостого хода. В этом случае, первое, на что необходимо обратить внимание, это компрессия. При отсутствии нормальной компрессии, добиться стабильно холостого хода просто нереально.

Если вы обнаружили, что компрессия очень низкая, убедитесь в герметичности ЦПГ вашего скутера, проверьте все прокладки и затяжку болтов. Проверьте поршневые кольца на износ.

Если же компрессия все же в норме, переходим на жиклер холостого хода. В таких случаях, он часто бывает забитым грязью, а значит очистка карбюратора тут просто необходима.

Даже если после очистки карбюратора не удается добиться работы скутера на холостых оборотах, обязательно проверяем уровень топлива в поплавковой камере и, в случае необходимости, настраиваем.
В тоге, если проблема не решилась, необходимо осмотреть крепление карбюратора, убедившись в отсутствии различных повреждений. Проверке подлежит также вакуумная трубка топливного крана и пластинчатый клапан.

Почему у скутера нет холостых оборотов (схема)

Вкратце процесс обнаружения причины отсутствия холостого хода на скутере можно наблюдать на следующей схеме (кликните для увеличения):

Плохой холостой ход на скутере

Как правило, после всех рассмотренных манипуляций, удается восстановить нормальную работу холостого хода. Не стоит забывать также о настройке клапанов на четырехтактном скутере, регулярной проверке воздушного фильтра и своевременную его очистку.

Читайте так же:
Для чего делать синхронизацию карбюраторов

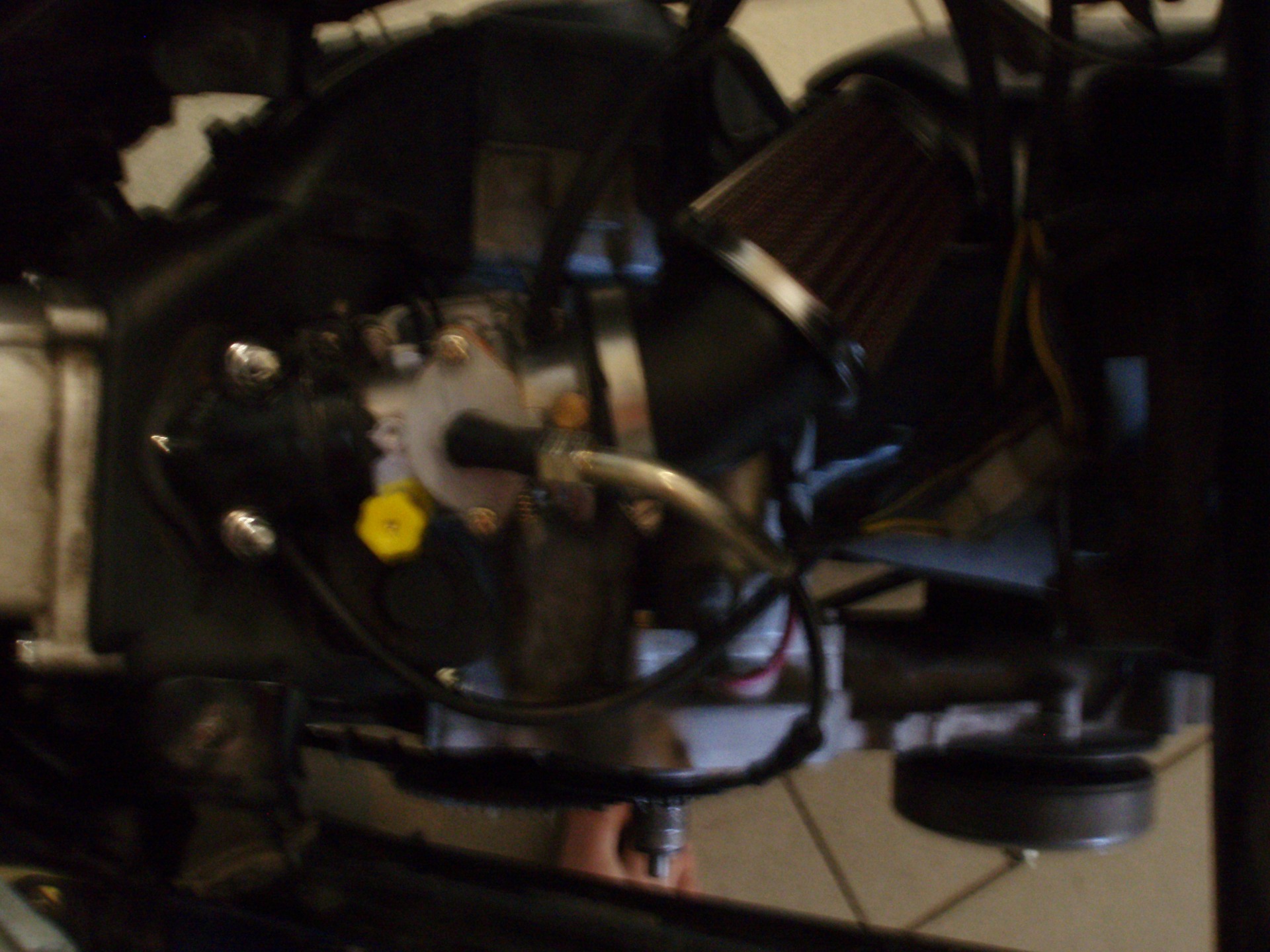

Мое хобби(скутер)

Мое увлечение тюнингом началось в 14 лет. Был большой интерес к этому. Когда мне было 16 лет, родители нам с братом подарили скутер BM Joy R с четырехтактным двигателм 139qmb объемом 50сс. Обкатав его и немного покатавшись, стало понятно, что этого очень мало, японские двухтактники 50сс уезжают без особого труда. Я стал интересоваться, что можно сделать с двигателем, начал читать статьи на china-scooter.ru. Начитавшись, решил укоротить пружину в карбюраторе, чтоб мембрана выше поднималась. И как всегда — первый блин комом, скутер вообще не ехал, все время глохнул. Решил заменить карб, после этого пошло-поехало. Вначале поршневая 80сс, вариатор BGM, все настраивалось, каждый раз этого казалось мало. После значительных усовершенствований, нами с братом был куплен скутер 150сс. Решили погоняться с братом, и каково же было наше удивление, когда брат на доработанном мною мопеде уезжал от меня, максималка у них одинакова, правда брат весит 60 кг, я 100 кг. После этого решили продать 150сс, потому что он не едет, а чтобы ехал, надо вкладывать много денег. Решили дорабатывать по максимуму 50сс скутер. Сейчас от сток двигателя только коленвал и шатун. Могу сказать, что в теории это один из самых мощных скутеров с таким двигателем в России, двигатель должен раскручиваться до 12 тыс оборотов. Такого вроде ни у кого нет(надеюсь), в двигателе используются части от трех разных моторов
Сейчас все собрано, не хватает только выхлопа, все токарю не отдам чертежи. Весной начнем его обкатывать.

Спеки:
1) поршневая 139qmb 52.4мм(максимально возможный диаметр для 13мм пальца), отправлял в Архангельск для перегильзовки, т.к. у нас в городе сказали, что это не возможно. После этого в поршне сделаны цековки, укорочена юбка, поршень на 2мм выступает над плоскостью цилиндра, чтоб увеличить СЖ, СЖ

8.5(может работать на 80-м бензе);

2) головка 157qmj, впуск клапан 28 мм, выпуск клапан по моему 23мм, немного запилена, отверстия переделаны под шпильки 139qmb;
3) распредвал фаза 305 гр., подъем не помню;
4) карб 28 мм Koso;

5) патрубок от карба до ГБЦ 28 мм;
6) ФНС;

7) трансмиссия будет настраиваться после обкатки, пока грузы 7 грамм, синие пружины в сцеплении, вариатор BGM, для обкатки самое то;
8) выхлоп на стадии планирования, надо не менее 32 мм;
9) тахометр электронный
10) еще много чего переделано, из стока только коленвал и шатун
11) масло liqui molli 10w60(на нем написано до 12 тыс оборотов, наконец-то приблизимся к этой цифре)

И как всегда уже есть планы на дальнейшую доработку(можно установить помпу от MB W124, W140 будет как компрессор).

Могу сказать, что такое хобии дает очень много практики, так можно учиться доработке двигателя, понимать, что для чего нужно, проверять все на практике. Плюс у этого в том, что в случае поломки это все стоит не так дорого, как на машину.
И еще… чтоб не переделывать 20 раз, лучше сразу тюнить по полной.

[РЕШЕНО] Настройка карба.

Легче будет высасываться бензин из эмульсионного "колодца", который расположен над главным топливным жиклером. Бензин-то подхватывается потоком воздуха, поступающего в эмульсионную трубку из поперечно просверленного в ней отверстия. Чем ближе к этому отверстию уровень бензина, тем легче его поднять к выходу в диффузор. Если уровень будет на срезе этого отверстия, то его будет "слишком дохрена" и произойдет перелив.
Тут уж никакой "тормозной" поток через главный воздушный жиклер не поможет.

Читайте так же:
Регулировка клапанов isuzu 4hk1

Если отрегулировать уровень сразу правильно, даже не заводя мотора — при помощи прозрачной пластиковой трубочки, присоединенной к отверстию для сливания "гадкостей" из поплавковой камеры — то дальнейшая регулировка будет совсем простой: прогреть и отрегулировать холостой ход винтами подъема дросселя и количеством воздуха в канале холостого хода.
Как правило, отверстие в эмульсионной трубке сделано — для простоты дальнейшей регулировки — на высоте плоскости разъема карбюратора. А если эта плоскость не горизонтальная, а наклонная, то смотреть нужно на пересечении этой плоскости с вертикальной линией середины "колодца" дроссельной заслонки.

А потом уже можно ездить, смотреть нагар на свече и корректировать состав топливной смеси положением иглы. Ездить нужно на полном "газу" и не меньше 2-3 км, а лучше 5-6 — для "пущей важности".

Если не получится достичь коричневого цвета нагара на свече, то придется проверить соответствие главного топливного жиклера этому конкретному карбюратору. А при несоответствии — подкорректировать его или подобрать подходящий из ремкомплкта.
Если отверстие маловато — "расколизварить", а если великовато — вставить тонкую-тонкую "жилку" от многожильного монтажного провода и припаять к внешнему торцу жиклера.
В случае подбора нужной толщины проволочки, можно это делать "методом тыка", а можно замерить имеющееся отверстие, посчитать его сечение, потом выяснить значение правильного сечения и высчитать сечение проволочки. А уж из него несложно "добыть" и диаметр проволочки.

Все эти операции довольно длительные и муторные, но есть еще одна "заморочка", про которую мало кто знает.
По правилам гидродинамики, входной и выходной торцы калиброванного канала жиклера должны быть сделаны под прямым углом к оси отверстия, допускается лишь легкое притупление острой кромки. Но кто из производителей карбюраторов это правило соблюдает, в особенности — из производителей ремкомплектов.
Мне довольно часто доводилось видеть жиклеры с фасками, сделанными под произвольными углами. Потому и получались отклонения в пропускной способности у жиклеров с одной и той же маркировкой и — по факту — с одним и тем же диаметром канала.

Настройка карбюратора.
1) Завёл
2) Прогрел
3) Заглушил
4) Винт КАЧЕСТВА завернул до упора
5) Винт КАЧЕСТВА отвернул на 1.5-2 оборота
6) Завёл
7) Винтом ХОЛОСТЫХ (он ограничивает ход дроссельной заслонки) добился МИНИМАЛЬНЫХ оборотов
8 ) МЕДЛЕННО с ПАУЗАМИ по 15 секунд (реагирует с запозданием) отворачиваем винт КАЧЕСТВА , по ЧЕТВЕРТЬ ОБОРОТА до тех пор пока обороты НЕ ПЕРЕСТАНУТ РАСТИ.
9) Заворачиваем винт качества на четверть оборота обратно (по вкусу, можно и не делать если точно поймал прекращение роста оборотов)
10) Винтом холостых устанавливаем холостые по вкусу

Это был первый этап. Этап второй

1) На НАСТРОЕННОМ и ПРОГРЕТОМ мопеде выезжаем на ГОРИЗОНТАЛЬНУЮ ДОРОГУ ДЛИНОЙ НЕ МЕНЕЕ 5 КМ.
2) Разгоняемся
3) На 4й ГАЗ В ПОЛ И НЕ ОТПУСКАТЬ НИ НА СЕКУНДУ ВСЕ 5 км
4) Останавливаемся
5) Остываем, а то резьбу на головке угробишь
6) Выворачиваем свечу
7) Смотрим ЦЕНТРАЛЬНЫЙ изолятор.
8) Если изолятор белый, то ПОДНИМАЕМ иглу на одно деление, а если чёрный то ОПУСКАЕМ на одно деление.
9) Заворачиваем свечу, собираем карбюратор
10) Повторяем этап №1

Повторять этап №2 пока изолятор свечи не станет КИРПИЧНОГО цвета. Если на максимально опущенной игле изолятор всё ещё чёрный УМЕНЬШАЕМ жиклёр. Если на максимально поднятой изолятор всё ещё белый УВЕЛИЧИВАЕМ жиклёр. Повторяем этапы №1 и №2
