Ремонт Тойота Камри: Регулировка фар Toyota Camry

Ремонт Тойота Камри : Регулировка фар Toyota Camry

Ручная корректировка фар должна выполняться в следующих случаях: При замене стандартных лампочек на галогеновые, светодиодные или ксеноновые лампы. При замене линз, установке новых фар.

Регулировка фар на Тойота Камри

Встроенный автокорректор не в состоянии эффективно выставить требуемую высоту светового потока для ближнего света фар, что вынуждает автовладельцев делать это вручную. Подготовка к настройке Перед тем как отрегулировать фары на Тойота Камри 40, нужно провести ряд подготовительных работ. Стоит отметить, что эта процедура аналогична на регулировка фар тойота камри в 40, 30 и 40 кузовах, ввиду схожести конструкции блока головного света.

регулировка фар тойота камри

Перед началом работ необходимо проверить исправность автоматического корректора. Он представляет собой электропривод, регулирующий свет фар в зависимости от наклона автомобиля. Для самостоятельной регулировки фар на Камри 40 понадобятся: Порядок настройки фар Камри XV40 Чтобы настроить световые элементы Регулировка фар тойота камри 40надо произвести разметку экрана или стены. Для этого отгоните машину на регулировка фар тойота камри метров от поверхности, на которой будет производиться регулировка фар тойота камри.

Первая вертикальная прямая полностью совпадает с продольной осью авто О на схеме Затем измеряется расстояние между центрами фар и отмечается на размечаемой поверхности вертикальными линиями А и В правой и левой фары соответственно. Схема регулировки фар Следующей наносится горизонтальная линия, которая чертится параллельно плоскости пола на высоте равной расстоянию от центра фар, до поверхности, на которой стоит автомобиль высота обозначена буквой h, а линия находится над прямой Е.

Вторая горизонтальная прямая проводится на 5см ниже первой линия Е на схеме. Этапы проведения работы Процесс поднятия линии освещения автомобиля в кузовах 50, 40, 30 и 55 вполне сходен и состоит из нескольких этапов: Для начала необходимо проверить штатные настройки электрического корректора фар и убедиться в адекватности его работы на новых автомобилях данный узел, скорее всего, окажется работоспособен, однако у машин с возрастом более 5 лет могут возникнуть проблемы.

регулировка фар тойота камри

В случае выхода его из строя первым делом стоит заменить сам корректор и только затем приступать к регулировке фар у машины с кузовом 50 и После этого перед началом работы необходимо найти площадку для стоянки автомобиля. Сделать это можно в регулировка фар тойота камри критериях. Необходимо только точно следовать методу регулировки.

регулировка фар тойота камри

Как отрегулировать фары на ВАЗ ? Регулировка фар тойота камри гласят: Как отрегулировать карбюратор ВАЗустройство карбюратора, его основные системы. Как отрегулироват Холостой ход. Как Настроить Руль Bravis Pu V66 как настроить педали на руле bravis Как настроить руль педали для плавного и приятного вождения?!

Как подключить игровой руль.

Регулировка фар тойота камри переключатели хотелось настроить вместо коробки передач Регулировка фар на Toyota Camry имеет свои особенности: Относится это к ближнему свету.

Фары на Камри 40 и 50 иногда настроить. Как Корректор фар у Камри v50, 40, 30 и. К дальнему у водителей редко бывают какие-либо нарекания.

регулировка фар тойота камри

Подготовка и необходимые инструменты Первым делом нужно проверить настройки и работоспособность предустановленного электрического корректора.

Существуют определенные рекомендации к монтажу противотуманных фар: Желательно закрепить их в мм от фар; эффективность работы противотуманных фар будет заметно снижена при отсутствии должной регулировки.

Камри 40: регулировка света

Этапы настройки противотуманок следующие: Передвижной экран отодвигают на 7 метров от авто. Если вы используете стену, то просто отгоните машину на нужное расстояние. Отметьте центры фар, отступите от них 10 см и проведите горизонтальную линию.

регулировка фар тойота камри

Отгоните автомобиль еще на метров от стены или переместите экран и снова включите противотуманные фары. Если свет выставлен правильно, то его верхняя граница должна проходить по горизонтальной черте, проведенной ранее.

Читайте так же:
Текущий сервер синхронизации времени

Оптимальное расстояние между центрами пучков — см. Проверка настроек После регулировки фар, их обязательно нужно протестировать.

Регулировка фар на toyota camry 30, 40 и 50 своими руками

Консультация эксперта. Доставка. Гарантия.

При настройке светового пучка полезно пользоваться блоком питания на вольт:

Изменение положения лампочки в оптике На японских авто настройка фар предусмотрена таким образом, что лампочки в них установлены не по центру, а под нужным для вас углом.

Причиной всему является настроенность фар на левостороннее движение. Большинство авто с указанной регулировкой попадают в аварийные ситуации.

11 пользователя(ей) сказали cпасибо:

Поэтому с целью их минимизации в России, стране, где предусмотрено движение по правой стороне, проводится перенастраивание оптики. Рассмотрим самые популярные способы. Регулировка фар на японских авто своими руками Тонкости, которые необходимо учесть перед началом проведения регулировки: Колеса авто должны быть накачаны согласно техническим требованиям.

РЕГУЛИРОВКА ФАР ТЛК 100 НА СТЕНДЕ BOSCH

Нагруженность машины должна быть равномерной. Лампы фар не должны иметь дефектов. Затемнение части оптики непрозрачной пленкой С целью предупреждения ослепления проезжающих навстречу водителей машин используется специальная пленка, которая наклеивается в районе выхода светового луча.

Недостатки данного метода Значительно уменьшается эффективность работы фар в вечернее и ночное время.

Регулировка головных фар

Теперь можно приступать непосредственно к регулировке. Для этого закрывайте каждую фару, а затем проверяйте равнозначность их настроек.

Свет от отдельного источника должен располагаться по нижней горизонтальной черте, при этом ограничиваться крайней вертикальной с противоположной стороны. Если вы обнаружите несоответствие, то отрегулировать фару можно как в горизонтальной, так и в вертикальной проекции про помощи соответствующих болтов. Подъем пучка света от ближних фар вверх осуществляется только после их проверки в боковых направлениях.

Чтобы поднять свет, просто установите регулятор в необходимое вам положение. Залог корректной работы этих источников света состоит в их правильной установке. А вот пересечение всех световых потоков должны находиться на пересечении наших линий под номером 2 и 3 — ниже центра ламп на 12 и 22 сантиметра соответственно.

Также водителю обязательно стоит проследить за тем, чтобы дополнительный винт находился в нетронутом состоянии, а при наличии гидрокорректора его нужно настраивать соответственно полученной нагрузке — положение машины с одним водителем, без пассажиров. Регулировка ПТФ Регулировка противотуманных фар, хоть и немного, но все же отличается от выше описанного способа.

Перед тем как отрегулировать ПТФ, нужно снабдить машину дополнительной нагрузкой в 70 килограмм — подойдет все, что угодно и помещается в ваше авто. Также заправляем полный бак и ставим машину так, чтобы она располагалось на максимально ровной горизонтальной поверхности, в 10 метрах от света получившегося экрана.

Однако многие опытные водители утверждают, что хватает и 5 метров. Схема регулировки противотуманных фар На стене чертим линии, означающие своими краями важные точки. Нижняя линия — размер от земли до противотуманок, верхняя — такое же, только удвоенное расстояние.

Также отмечаем расстояние до центра авто, смотря на него прямо до центров обеих противотуманных фар. В результате должно получиться расчерченное полотно экрана с двумя точками центров ламп, также будут ограничения нижней и верхней границы света. После нанесения линий, устанавливаем машину на расстоянии 10 метров от стены и, используя отвертку и регулировочные винты на фарах, добиваемся фокуса пучка света из ламп в тех точках, где центры фар пересекаются.

Регулировка линзованных фар Перед тем как регулировать линзованные фары, необходимо знать о том, что существует два их вида — регулируемые и нерегулируемые.

На практике неоднократно проверено, что поворот лампочки на тот же угол, но в противоположную сторону позволяет добиться желаемого результата, то есть ликвидировать ту часть светового пучка, которая светит влево вверх и слепит встречных водителей.

Читайте так же:
Как правильно регулировать сцепление на гранте

Два универсальных способа как отрегулировать фары

Поскольку лампочка фиксируется в фаре при помощи трех усиков, для ее поворота проще всего обыкновенными ножницами отрезать эти усики, после чего вставить лампочку в фару, повернув в противоположную сторону на аналогичный угол.

За счет силы трения лампочка держится в фаре достаточно надежно, однако, если Вы все же опасаетесь, что в процессе эксплуатации она может повернуться, при отрезании усиков отрезайте их не полностью, а оставьте примерно 0,5 мм от каждого усика. Эти остатки, заостренные ножницами, очень хорошо вцепятся в пластиковый корпус фары и не дадут лампочке провернуться.

На следующих фотографиях показано, как располагается лампочка в фаре до ее поворота, и после отрезания усиков и установки в новое положение. Для наглядности, усики на цоколе лампочки закрашены красным маркером. Однако, на некоторых моделях Тойоты, крепление лампочки в фаре устроено таким образом, что опорный бортик в корпусе фары отсутствует, и лампочка держится только на самих усиках. Настроив горизонталь по ватману, можно считать процесс настройки головной оптики законченным.

Скручиваем ватман, но не выбрасываем. Вдруг вам он или вашим знакомым еще пригодится.

Сложный процесс или нет судить вам, однако не стоит отрицать, что придется постараться, чтобы сделать все правильно. Вот как так мастер не отрегулировал мне чтоб они светили вперед, а не чуть ли под прямым углом вправо? Я думаю так получилось потому, что там регулировка происходит в упор к стенду, если б я отъехал на пять метров галки бы ушли далеко вправо.

Теперь лампы светят изумительно, не зря их называют самыми яркими галогенками на современном рынке. Первый отвечает за такой параметр как регулировка наклона фар, то есть с его помощью вы и выставляете верхнюю границу светового пучка строго по горизонтальной линии. Находится он либо сверху, либо снизу фары.

Второй винт отвечает за поднятие или опускание правой части светового пучка наклонной части. Данный винт расположен сбоку фары.

Toyota Camry (2005+). Регулировка света фар

Проверку и регулировку света фар проводите на снаряженном автомобиле (с полностью заправленным топливным баком, комплектом инструментов и запасным колесом).

Вам потребуется отвертка с крестообразным лезвием.

1. Предварительно проверьте и при необходимости доведите до нормы давление воздуха в шинах.

2. Установите автомобиль перпендикулярно гладкой стене (например, гаража) на расстоянии 10 м. Положите на сиденье водителя дополнительный груз массой 75 кг. Разметьте на стене экран, как показано на рис. 4.10. Продольная плоскость симметрии автомобиля должна проходить по линии на экране. Качните автомобиль сбоку, чтобы самоустановились пружины подвесок.

3. Измерьте на автомобиле высоту центров фар до пола. Это будет расстояние h на экране.

4. Установите регулятор электрокорректора света фар на панели приборов в положение «0», соответствующее нагрузке автомобиля с одним водителем или с водителем и пассажиром на переднем сиденье.

5. Включите ближний свет.

6. Направление светового пятна рекомендуется регулировать для каждой фары отдельно. Вторую фару во время регулировки закройте непрозрачным материалом.

7. Если расположение световых пятен не соответствует рисунку, переместите наиболее яркие участки световых пучков в точки пересечения линий на экране регулировочными винтами 1 и 2 по вертикали или горизонтали соответственно.

Рис. 4.10. Регулировка света фар.

На фото показана левая фара. Регулировочные винты на правой фаре расположены симметрично.

8. Откройте капот и, вращая отверткой зубчатые колеса регулировочных винтов, отрегулируйте положение на экране светового пятна для каждой фары по вертикали.

9. . и горизонтали, если расположение световых пятен на экране не соответствует рисунку.

Вращение регулировочных винтов для наглядности показано на снятой фаре.

Винт регулировки по вертикали, помимо отвертки, можно вращать и ключом «на 10».

Читайте так же:
Регулятор тяги для твердотопливных котлов регулировка

10. Фары считаются отрегулированными, когда верхние границы левых частей световых пятен совпадают с линией 4 (см. рис. 4.10), а вертикальные линии 1 и 2 проходят через точки Е1 и Е2 пересечения горизонтальных и наклонных участков световых пятен.

Если на автомобиль установлены противотуманные фары, то направление пучка их света регулируют только по высоте. Регулировочный винт со шлицем под отвертку с крестообразным лезвием расположен в глубине отверстия в лицевой поверхности накладки противотуманной фары, выполненного рядом с рассеивателем.

Установите автомобиль на расстоянии 3 м от экрана и, вращая регулировочные винты, добейтесь, чтобы верхние границы световых пятен находились на 6 см ниже линии 4.

Как отрегулировать фары на камри. Регулировка фар на тойота камри Электрика коррекции фар камри 40

Ненастроенный свет от фар является серьезной помехой как для водителя транспортного средства, так и для окружающих автолюбителей. Основные проблемы связаны с:

  • ослеплением окружающих водителей. Относится это и ко встречным автомобилям, и к движущимся впереди транспортным средствам (свет попадает на зеркало заднего вида);
  • плохим освещением дороги в темное время суток, что вызывает сильный дискомфорт у водителя, при этом повышает шанс возникновения ДТП.

Чтобы не допустить аварии, а также повысить комфорт при движении в темное время суток, необходима корректная настройка фар. Сделать это можно в гаражных условиях. Нужно только точно следовать алгоритму регулировки.

Регулировка фар на Toyota Camry имеет свои особенности: автомобиль оснащен электрическим корректором, однако его функционала часто бывает недостаточно для комфортной езды. Относится это к ближнему свету. К дальнему у водителей редко бывают какие-либо нарекания.

При каких обстоятельствах нужно приступать к регулированию фар

Плохой свет фар опасен как для самого водителя, так и для остальных участников дорожного движения. Существует два основных признака данной проблемы:

  1. Слепят встречных водителей, даже если дальний свет фар отключен.
  2. Некачественно освещают дорогу и обочину, что просто делает невозможным езду ночью.

Чтобы обезопасить себя и окружающих необходимо правильно отрегулировать направление светового потока. Выполнить данную манипуляцию можно как самостоятельно, так и в мастерской.

Корректирование фар вручную, обычно используется при:

  • установке новых пружин, если нужны, например, более низкие или наоборот повыше;
  • установке новых ламп (если, к примеру, свет пропал, испортился цоколь) или замене заводских на более качественные (ксеноновые, галогеновые и т.д.);
  • замене линз.

Обычно, автокорректор, не совсем правильно выставляет высоту светового потока, так что дабы проблему исправить приходится заниматься этим самостоятельно.

Регулировка головных фар

Процесс регулировки фар на «Камри» 40 и 50 очень схож, поэтому нет смысла вдаваться в технические особенности каждой модели.

Подготовка и необходимые инструменты

Первым делом нужно проверить настройки и работоспособность предустановленного электрического корректора. На новых авто, скорее всего, проблем с ним не возникнет, но машины с возрастом более 6 лет могут данный тест не пройти. В случае выхода из строя электрического корректора, первым этапом работ должна стать его замена.

Следующий шаг – это поиск необходимой площадки для настройки. Требования к месту:

  • отсутствие ям и неровностей, которые могут помешать настройке;
  • достаточно большая протяженность в длину (около 10 метров);
  • площадка обязательно должна упираться в идеально ровную стену, по которой вы будете оценивать свет фар.

Для регулировки фар «Камри» вам потребуется лишь один инструмент – гаечный ключ на 8. Для удобства можно захватить несколько головок со специально изогнутыми наконечниками.

Замена и регулировка фар Тойота Камри

Почему надо регулировать фары

Камри в кузовах 50 и 40 оснащены электрическим корректором фар, однако его настроек недостаточно для поднятия линии освещения (это касается ближнего света, так как дальний в большинстве случаев освещает вполне достойно).

В Интернете есть множество материалов на данную тему, в том числе и для кузова 40 видео.

Как отрегулировать фары на «Камри» 40 и 50: основные этапы

Регулировка фар на Toyota Camry

Для настройки света фар на Toyota Camry воспользуйтесь следующим алгоритмом:

  1. Измерьте расстояние, на которое корректор регулирует световой пучок.
  2. Наметьте его уровень увеличение вдвое больше максимального (отвечает единице на регулировке устройства).
  3. После выполнения этих действий, конечно же, откройте капот автомобиля, а затем найдите в подкапотном пространстве специальную пластиковую заглушку регулировки. Обнаружить ее можно сразу же за корпусом фары.
  4. Приступите к разметке стены. Для этого отгоните авто на 5 метров от нее. Поставьте машину в строго горизонтальном положении. Включите свет фар.
  5. Первые две вертикальные линии располагаются в центре светового пучка от каждой фары. Третья проводится строго между ними.
  6. Первая горизонтальная линия соответствует расстоянию от центра фары до земли (замер производится непосредственно на автомобиле). Вторая проводится на 5 см ниже нее.
Читайте так же:
Винты регулировки редуктор lovato

Теперь можно приступать непосредственно к регулировке. Для этого закрывайте каждую фару, а затем проверяйте равнозначность их настроек. Свет от отдельного источника должен располагаться по нижней горизонтальной черте, при этом ограничиваться крайней вертикальной с противоположной стороны. Если вы обнаружите несоответствие, то отрегулировать фару можно как в горизонтальной, так и в вертикальной проекции про помощи соответствующих болтов.

Подъем пучка света от ближних фар вверх осуществляется только после их проверки в боковых направлениях. Чтобы поднять свет, просто установите регулятор в необходимое вам положение.

Проверка настроек

После регулировки фар, их обязательно нужно протестировать. Для этого дождитесь темного времени суток (при тесте противотуманок идеальной проверкой будет туманная погода), а затем оцените комфорт от использования оптики. Если до этого у вас возникали проблемы с данной системой автомобиля, то вы сразу же ощутите положительные изменения. Вам будет удобнее управлять машиной, а окружающие водители не будут испытывать дискомфорт от вашего появления на дороге.

Распространенный автомобиль, о надежности и практичности которого ходят легенды. Но идеальных автомобилей не бывает, поэтому даже у 6-о поколения есть недостатки. Помимо плохой по меркам класса шумоизоляции есть еще один минус, с которым сталкиваются многие владельцы — плохой свет . Если в вопросе со звукоизоляцией затрагивает исключительно комфорт использования, то от качества освещения зависти безопасность движения в темное время суток.

Если вы столкнулись с проблемой плохого света, не спешите покупать новую оптику. В случае с недостаточное освещение дороги может быть связано с не отрегулированными световыми элементами. Некорректно отрегулированная оптика может привести к нежелательным эффектам: ослепление встречного и попутного транспорта, в туман широкий световой луч создает завесу перед водителем, слишком низкий световой пучок плохо освещает дорогу даже в хорошую погоду.

Подготовка

Оснащена электрическим корректором фар, но зачастую с его помощью отрегулировать свет не удается. Проблемным у 40 считается ближний, на дальний свет автовладельцы жалуются не часто.

Первым делом надо проверить настройку штатного корректора и адекватность его работы. Если обнаружите, что этот агрегат вышел из строя, замените его и после этого приступайте к регулировке света .

Для самостоятельной регулировки фар на понадобятся:

  • горизонтально ровная площадка длинной не менее 10 метров (гараж, паркинг и пр.),
  • с одной из сторон к площадке должна примыкать перпендикулярная ровная плоскость (стена паркинга, ворота гаража и пр.),
  • шестигранник, с помощью которого будет производиться регулировка,
  • одинаковое давление в , оно должно быть равно 2 — 2.2 бар,
  • залить полный бак бензина,
  • установить корректор фар в положение 0.

Порядок настройки фар Камри XV40

Чтобы настроить световые элементы , надо произвести разметку экрана или стены. Для этого отгоните машину на пять метров от поверхности, на которой будет производиться разметка. Первая вертикальная прямая полностью совпадает с продольной осью авто (О на схеме) Затем измеряется расстояние между центрами фар и отмечается на размечаемой поверхности вертикальными линиями (А и В правой и левой фары соответственно).

Читайте так же:
Регулировка заднего редуктора cf moto

Следующей наносится горизонтальная линия, которая чертится параллельно плоскости пола на высоте равной расстоянию от центра фар, до поверхности, на которой стоит автомобиль (высота обозначена буквой h, а линия находится над прямой Е). Вторая горизонтальная прямая проводится на 5см ниже первой (линия Е на схеме).

После нанесения на ровную и гладкую поверхность данных линий можно приступать к регулировке света фар . Включите ближний свет и начните регулировать одну из фар, закрыв вторую каким-то плотным материалом (подойдет плотная тряпка коих в гараже найдется не мало). Свет от каждого оптического элемента должен располагаться по горизонтальной прямой, которая ближе к поверхности пола (линия Е на схеме) и завершаться около вертикальной черты намеченной напротив противоположной фары (линия А для левой, прямая В для правой).

Если обнаружите, что оптика вашего авто светит не корректно, то регулировка производится при помощи специальных болтов. За настройку в горизонтальной и вертикальной плоскостях отвечают разные болты.

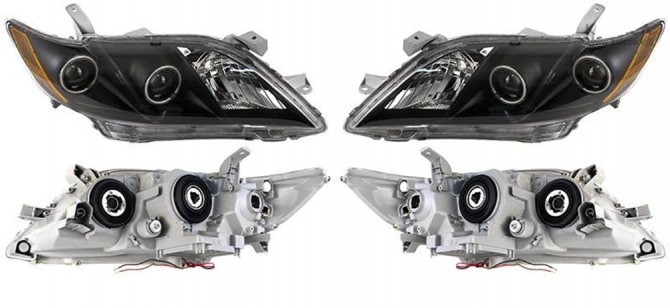

Регулировочные болты Камри 40

Регулировочные болты находятся на задние стенки корпуса фары Камри 40. При самостоятельной регулировке ближнего будьте аккуратны, вращайте винты медленно, чтобы не повредить пластиковую часть.

Подъем ближнего светового пучка происходит только после вертикальной регулировки. Если необходимо поднять линию ближнего света, то вращайте регулировочный винт, пока не достигнете требуемого уровня.

Если автомобиль оснащается автоматическим корректором, то регулировка возможна при подключении специального оборудования. Иначе автокорректор вернет исходные настройки.

Настройка света противотуманных фар

Регулировка фар на Toyota Camry

Регулировка фар «Тойота-Камри» включает в себя также настройку противотуманок. Залог корректной работы этих источников света состоит в их правильной установке. Существуют определенные рекомендации к монтажу противотуманных фар:

  • уровень над землей – 250 мм;
  • противотуманки не должны выступать за основную оптику авто. Желательно закрепить их в 400-600 мм от фар;
  • эффективность работы противотуманных фар будет заметно снижена при отсутствии должной регулировки.

Этапы настройки противотуманок следующие:

  1. Передвижной экран отодвигают на 7 метров от авто. Если вы используете стену, то просто отгоните машину на нужное расстояние.
  2. Отметьте центры фар, отступите от них 10 см и проведите горизонтальную линию.
  3. Отгоните автомобиль еще на 6-7 метров от стены (или переместите экран) и снова включите противотуманные фары.
  4. Если свет выставлен правильно, то его верхняя граница должна проходить по горизонтальной черте, проведенной ранее. Оптимальное расстояние между центрами пучков – 120 см.

Основные аспекты регулировки

Регулировка фар — одна из обязательных процедур, с которой сталкиваются автовладельцы Тойот Камри. Это обусловлено тем, что уровень ближнего освещения оптики в автоматическом режиме занижается корректором. Соответственно, если вы хотите, чтобы освещение дорожного покрытия было оптимальным, вам придется провести регулировку. Справиться с такой задачей сможет даже неопытный автомобилист, поскольку ничего сложного в этом нет.

Итак, чтобы правильно настроить свет, необходимо установить отвертку в специальную шестеренку регулировочного корректора. Отвертка вращается по часовой стрелке, при этом вам необходимо поднять уровень светового потока на 5-8 см по сравнению с тем, который был. Учтите, что уровень поднимается достаточно медленно, поэтому вам придется потратить какое-то время на регулировку. Когда вы заметите, что грань светового потока возросла до необходимого значения, потребуется прикрыть настроенный фонарь картонкой. Аналогичным образом осуществляется регулировка второй фары.
