Авто регулировка задних дверей

Авто регулировка задних дверей

Регулировка задней двери Volkswagen Transporter T5 / Multivan.

Внимание: При регулировке автомобиль должен стоять на колесах.
Примечание: регулировка задней двери выполняется перемещением шарниров и запирающей скобы. Запирающий клин и упорные буферы по бокам служат топько для стабилизации и демпфирования задней двери. Замок задней двери не перемещается.

Снять облицовку у замыкающей части задка.
Вывернуть 2 винта -2- и снять с канта багажного отсека запирающую скобу -1-.

Снять с обеих сторон уголки, см. главу «Снятие и установка кожуха заднего бампера».
С обеих сторон отпустить болты -3/4- настолько, чтобы направляющие цапфы -1- стали подвижны.
Указание: направляющий клин -2-с обеих сторон задней двери после ее выравнивания должен без сопротивления входить в направляющие цапфы.

Снять потолочную замыкающую накладку.
Попросить помощника поддержать дверь.

Установить на заднюю дверь оба газонаполненных упора, см. соответствующую главу выше.
Потолочную обивку сзади отжать вниз. Отпустить, но не отворачивать 2 гайки каждого шарнира -2-

Заднюю дверь закрыть и проверить зазоры в стыках. Задняя дверь отрегулирована правильно, если в закрытом положении зазор со всех сторон равномерный и она не выступает слишком далеко внутрь или наружу, а ее контуры совпадают с прилегающими деталями.

Предписанные значения зазоров в стыках:
Задняя дверь — задние боковые части кузова 4,0 мм
Задняя дверь — кожух бампера 5,0 мм
Перемещая заднюю дверь, обеспечить предписанные значения зазоров.
Гайки крепления шарниров затянуть моментом 20 Нм.
Запирающую скобу привернуть к канту багажного отсека так, чтобы она могла передвигаться в своих установочных отверстиях. Сдвинуть запирающую скобу в направлении стрелки и болты крепления -2- затянуть от руки, см. рисунок N55-10053.
Заднюю дверь закрыть и проверить правильность регулировки. После регулировки болты крепления запирающей скобы затянуть моментом 20 Нм.
Заднюю дверь закрыть и с обеих сторон направляющие цапфы -1- небольшим усилием нажать к направляющему клину -2- задней двери. В этом положении болты -3/4- крепления направляющих цапф подтянуть. Заднюю дверь открыть и болты затянуть моментом 20 Нм.
Шарниры-2- и гайки-1- смазать с целью защиты от коррозии.
Установить замыкающую накладку крыши.
Установить облицовку у замыкающей части задка.
Установить с обеих сторон уголки.

Ключом с наружным шестигранником отпустить стопорный болт -1- настолько, чтобы можно было вынуть движок фиксатора -2- демпфирующего буфера.

Примечание: на рисунке показана задняя дверь не для автомобиля Т5.
Вынуть движок фиксатора из корпуса и отрегулировать его на размер а = 12,5 мм. 1 — стопорный болт, 2 — демпфирующий буфер.
Заднюю дверь закрыть с небольшим усилием и потянуть за ручку для открывания. При этом движок фиксатора выдвигается на требуемую длину.
Заднюю дверь снова открыть и стопорный болт -1- ввернуть так, чтобы размер b был не более 25 мм. Это позволит избежать повреждения движка фиксатора.
Проверить безупречность прилегания двери по периметру и работу запирающего механизма. При необходимости регулировку повторить.

Регулировка задней двери Opel Zafira B. Отопление

Гарантия качества! Подменный автомобиль!

На машине зачастую свободный ход внешней ручки двери отрегулирован так, что замок срабатывает в самом конце. После этого, подняв с усилием обшивку вверх, снимаем ее с металических зажимов, которые на фото отмечены синей стрелкой.

Вам сотрудничество по удалению с сайта соответствующих материалов.

Затем нужно аккуратно потянуть облицовку вверх, освобождая 4 пластмассовых гребня облицовки из металлических пружинных клипс, расположенных в дверях гребни и металлические клипсы обведены желтыми эллипсами, на снимке с крючком один из гребней показан крупно. Облицовка у нас в руках, но с дверью её связывает тяга замка тросик с крючком и жгут проводов к блоку управления электрозеркалами и стеклоподъемниками.

Читайте так же:
Регулировка ближнего света кайрон

Крючок необходимо вынуть из отверстия в облицовке, полипропиленовый фиксатор на тяге — из пазов синие линии на фото. Для отсоединения разъема от блока управления стеклоподъемниками нужно повернуть фиксатор разъема на градусов и потянуть разъем вниз. Всё, облицовка окончательно снята. Далее можно делать то, ради чего Вы, собственно, полезли за облицовку — изъять штатный динамик 3 винта, торкс 25 , разъединять разъем жгута проводов, идущего к наружному зеркалу и т.

Сборку выполнять в обратной последовательности я обещал, что этим закончится.

Обратите внимание на 2 момента. Сначала нужно опустить гребни верхней части облицовки в пружинные клипсы двери и только потом утапливать пистоны в отверстия двери не наоборот. Свалился с Луны, хочу обратно. Снимите нижние крепление заднего ремня безопасности со стойки С.

Дальнейший порядок снятия такой же, как и для снятия отделки стойки В см. Облицовка стойки D Отсоедините нижний конец ремня см. При помощи пластмассового клина отожмите 5 фиксаторов и снимите отделку со стойки D. Боковая секция отделки багажного отделения Откройте дверь задка, снимите кожух горизонтальной шторки см.

Снимите отделку стойки О см. Сложите заднее многоместное сиденье см.

Снимите отделку порога двери задка см. Выверните 4 винта см. Выверните крепежный винт см. При помощи пластмассового клина отожмите 5 фиксаторов и снимите боковую отделку.

Ремонт/ТО: Ремонт проводки задней двери

Внутренняя отделка порогов Для снятия порога передней двери необходимо предварительно снять карман рядом с передним сиденьем см. При установке порога передней двери обратите внимание, чтобы провода, проложенные вдоль дверного проема, не пережимались.

Карман рядом с передним сиденьем Введите пластмассовый клин под карман 1 , отожмите 3 фиксатора и снимите его с отделки порога см. Администрация портала также не осуществляет деятельность, связанную с публикацией нелицензионного контента, незаконно украденного и находящегося под защитой правообладателей.

На портале размещаются только находящиеся в свободном доступе материалы из открытых источников. Вам сотрудничество по удалению с сайта соответствующих материалов. Прямые ссылки на страницы портала, которые содержат материалы, опубликованные с нарушением авторских прав.

Чиним обрыв проводки двери Opel Astra

В свою очередь, администрация портала, в течение 24 часов обязуется удалить защищенный авторским правом контент. Opel Astra H- эмоции бесценны!

На днях открыл заднюю дверь, а закрыть не смог. Честно не ожидал что такое может произойти, даже никогда не заглядывал в эти места.

Обломилось крепление ограничителя в двери. Не знаю как такое могло произойти и из-за чего. Возможно небыли затянуты болты и со временем металл лопнул. Видно было что верхняя часть уже обламывалась и туда подкладывали шайбу побольше. Сначала хотел вырезать остатки и вварить новую пластину. Но потом пришла другая идея. Нашел в гараже 2е металлические шайбы. Толщина шайбы примерно 2 мм. Срезал у обеих шайб одну сторону.

Как снять обшивку задней двери Зафира

Проверил на остальных дверях, ограничители затянуты и вроде нет признаков поломки. Заодно раз уж пришлось разобрать дверь решил доделать стеклоподъемники.

Первое что сделал в этой машине после покупки, восстановил проводку в задние двери.

Не работали задние подъемники и динамики. После восстановления заработали динамики, задние подъемники работали только с водительской двери. С пассажирских дверей кнопки не работали. Вооружился мультиметром и схемкой, начал все прозванивать. Все проводка оказалась целой, обрывов нигде не было.

Читайте так же:
Как производят регулировку сцепления

На кнопках водительской двери есть блокирующий переключатель. Который разрывает цепь и отключает питание кнопок. При переключении этой кнопки пропадает питание на задних кнопках и кнопки гаснут. Провод от блокирующей кнопки прозванивался, остается смотреть сам блок кнопок на водительской двери.

Средняя кнопка включает питание задних кнопок, она то как раз и не работала. Поискал в наших скудных магазинах что-нибудь подходящее, но так ничего и не нашел. Было решено попробовать восстановить кнопку несмотря на размеры. К сожалению так увлекся процессом что забыл сфотографировать внутренности.

Внутри 2 тонких контакта, один из них отгорел, возможно в следствии замыкания проводки, когда она переломилась. Немного подогнул второй контакт чтобы они были одной длинны и кнопка опять заработала! Установил блок кнопок на место, включил блокиратор и задние кнопки заработали.

Only registered users can participate in discussions. Такая же байда, починил задние залил смазки в гофру, заработало всё, но кнопки не пашут. А 2 тонких контакта это где смотреть то? Надо отпаять эту кнопочку посередине? Задние двери прям какие-то проблемные на зафирах! Я ее меньше всего открываю.

Проверить статус заказа

У меня пока все нормально. Держутся уже почти год, дверью пользуюсь постоянно. Возможно металл немного подругому треснул. Если сорвет поеду к сварщику. На машине зачастую свободный ход внешней ручки двери отрегулирован так, что замок срабатывает в самом конце.

Поэтому, чтобы открыть дверь приходится прикладывать значительное усилие. Стрелками показаны места расположения саморезов. Еще один саморез находится снизу двери.

После этого, подняв с усилием обшивку вверх, снимаем ее с металических зажимов, которые на фото отмечены синей стрелкой. Нам интересен механизм, на который указывает зеленая стрелка.

Тяга на рисунке отвечает за свободный ход внешней ручки двери, текущее его значение фиксируется пластиковым зажимом. Перед регулировкой рекомендуется смазать механизм замка. Отщелкиваем зажим отверткой и регулируем свободный ход.

Для его умешьнения зажим необходимо сдвинуть вниз. Для удобства рекомендуется пометить старое положение маркером. После регулировки собираем дверь в обратном порядке. Инструкция по разбору обшивки крышки багажника на Астре Джей.

Обшивка крышки багажника крепится на пистонах, поэтому просто тянем ее на себя. Теперь отворачиваем против часовой стрелки эти крепления шнурков. Спасибо Вам большое за Ваши описания. Легкий вариант — ремонт жгута проводов. Некоторые возможности системы не будут работать.

У кого отсутствуют задние эл. Он находится в заднем эл. До устранения проблемы можно заблокировать каждую дверь от открывания снаружи вставив бородку ключа зажигания в овальное отверстие около дверного замка на внутренней стороне двери до щелчка.

У самого давно выработался рефлекс дергать за ручки задних дверей,если не в людном месте,то на стоянке точно. По-пробовал открыть из-нутри — спокойно открылись, но теперь на кнопки ЦЗ и сигналки просто не реагируют — остаются открытыми и все в сервис пилить?

Регулировка дверей ваз 2107

У ваз 2107 «семерки» двери это отдельный разговор, у новых авто двери закрываются туговато, т.к. уплотнитель в проеме двери НОВЫЙ И НЕПРИМЯТЫЙ, как например у авто 2х или 3х летней давности, поэтому регулировка дверей на ваз 2107 стоит от 100 руб и выше.

Разница между замком ваз 2107 и ваз 2106.

Читайте так же:
Сл 369 110v схема регулировки оборотов

У «шестёрки (Нивы) на самом замке есть кольцо, которое вращается, что облегчает закрывание двери, у «семерки» это кольцо приварено с зади, т.е. оно не крутится, вследствие чего это затрудняет закрывание.

Основные проблемы с замками и дверями у ваз 2107

Ручки это самые проблемные места с запиранием сигнализации передних и задних дверей.

Рассмотрим проблемы с ручками. На самом деле родные ручки у «Семёрки» совсем даже не плохие. Главное их смазывать во время, силиконовой или любой другой смазкой, которая не позволяет механизмам высохнуть и начать клинить. Проблема открывания дверей заключается в недостаточной работе тяги от ручки-устраняется путём подгиба главной тяги ручки, перебарщивать не стоит, после подгиба тяги заприте замок в холостую на два щелчка и проверьте сигнализацию или заприте дверь на ключ. Если машина закрылась, значит хорошо, если нет ослабьте подгиб тяги.

Проблемы с запиранием дверей часто бывает зимой. Причина в том, что личинка замка (это куда вставляется ключь в дверь) связана с самим механизмом. Сама личинка, а вернее головка на ней имеет люфт, и если в это место попадает влага, после замерзания влага превращается в лёд—в следствие чего отпереться дверь не может. Чтобы такого не было приезжайте к нам, мы все проблемы исправим.

Бывает замок в холостую защелкнулся и провернулся, чтобы это исправить сверху поставил на защелку отвертку и молотком по ручке отвертки ударяем, замок, который провернуло вернется на свое место.

Задние двери тоже частенько плохо закрываются или очень туго ходит «гвоздик» запирания/отпирания двери. Устраняется путём удаления лишней пружины в механизме или в тяге запирания.

Регулировка передних дверей осуществляется путём перемещения запорной скобы до нужного момента. Часто удаляется или перемещается в сторону на 2 мм стопор внутри запорной скобы, что облегчает захлопывание двери.

Так же, бывают проблемы с открыванием из-за трещины ручки (чёрная деталь), если например вы наблюдаете на наружней ручке царапину или протёртость (на черной детали), при открывании такая дверь плохо открывается, скорее всего ручка треснула, внутри, приподнемите ручку и посмотрите снизу вверх, увидите мааленькую трещину. Бывает при плохом открывании и такая беда-шток, который соединяет хромированную часть ручки с чёрной, так вот, если он сползёт в право или в лево, т.е сдвинется, хотя бы на сантриметр, ручка тоже перестанет нормально открывать.

Многие автовладельцы, если дверь плохо открывается думают, что она провисла, на самом деле наружная ручка не исправна. Это касается и Ваз 2114 и Ваз 2110-12

Если хотите, можно на ваз 2107-05 поставить бесшумные замки,

цена комплекта на две двери — 3000 руб.

На новых «семёрках» часто идут с завода чёрные ручки, смотрятся очень здорово, а вот качество полное «амно», изготовлены эти ручки из пластмассы, при открывании такой ручки она (ручка) гнётся, и теряет свои качества «открывания», так как изгибаясь не может качественно подтянуть тягу открывания замка.

Совет: разобрать обшивки и обильно смазать механизм, пружину, кулачок сначала маслом, разработать немного, а потом литолом, с наружней частью замка делаем то же самое. Ручку так же смазываем маслицем и литольчиком. После таких «процедур» пластмассовая ручка будет открываться на много лучше.

А если честно поменяйте родные пластмассовые ручки на родные силуминовые, или в край на евроручки.

Евроручки на Ваз 2107, есть только производства «ТюнАвто» (зелёная коробка) — в принципе не плохие ручки (за не имением других вариантов), главное это правильно поставить такие ручки. Проблема у них одна это слааааабая пружина возврата ручки на место. При покупке таких ручек, не поленитесь, проверьте ручки на возврат пружины, убедитесь в этом сразу. Слабая пружина, да бог с ней, смажем маслом, будет нормально ходить. При установке таких ручек внимательно и аккуратно смортите на резинку, которая является как бы прокладкой, при затягивании болтов, смотрите, чтобы ручка стояла ровно и резинку не зажевало где нибудь.

Читайте так же:
Регулировка сцепления ямз 238 2 дисковое

Комплект евроручек цена 1400 руб.

Установка евроручек на «семёрку» цена 1200 руб. + регулировка в подарок.

Замена простых ручек 250 руб.

Устранение провисов цена от 200 руб.

Регулировка дверей цена от 100 руб.

Если у Вас какие-то проблемы с дверями,ручками,или с замками,звоните на номер 89372817000 и приезжайте ,мы всегда рады помочь.

Регулировка положения дверей автомобиля Хонда Элемент.

Привет всем!

Небольшое руководство по регулировке положения дверей автомобиля Хонда Элемент.

ПРИМЕЧАНИЕ: Проверьте правильность стыковки (заподлицо) элементов кузова, затем проверьте величину зазоров (их равномерность) между краями передних и задних дверей и дверными проемами кузова. Убедитесь, что края дверей и дверные проемы кузова параллельны. Перед регулировкой, замените монтажные болты.

Перед началом регулировки положения дверей, установите автомобиль на твердом и ровном покрытии.

Регулировка передней двери.

1.Снимите отделку переднего крыла и подкрылок.

2.Для регулировки вертикального и горизонтального положения двери ослабьте болты крепления петли двери, как показано на рисунке 1.

3.Положите ветошь на пяту домкрата, чтобы предотвратить повреждение двери в процессе регулировки положения двери.

4.Двигая дверь вперед-назад, вверх-вниз добейтесь равенства зазоров по всему периметру двери.

5.Затяните болты после регулировки.

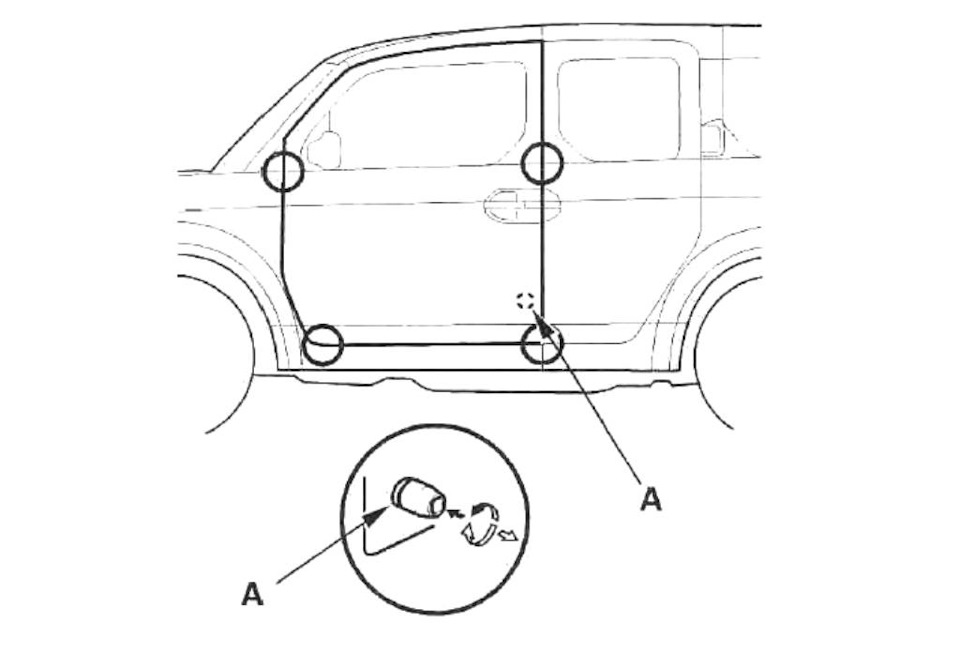

6.Отрегулируйте высоту выступания двери относительно кузова, поворачивая подушку, как показано на рисунке 2.

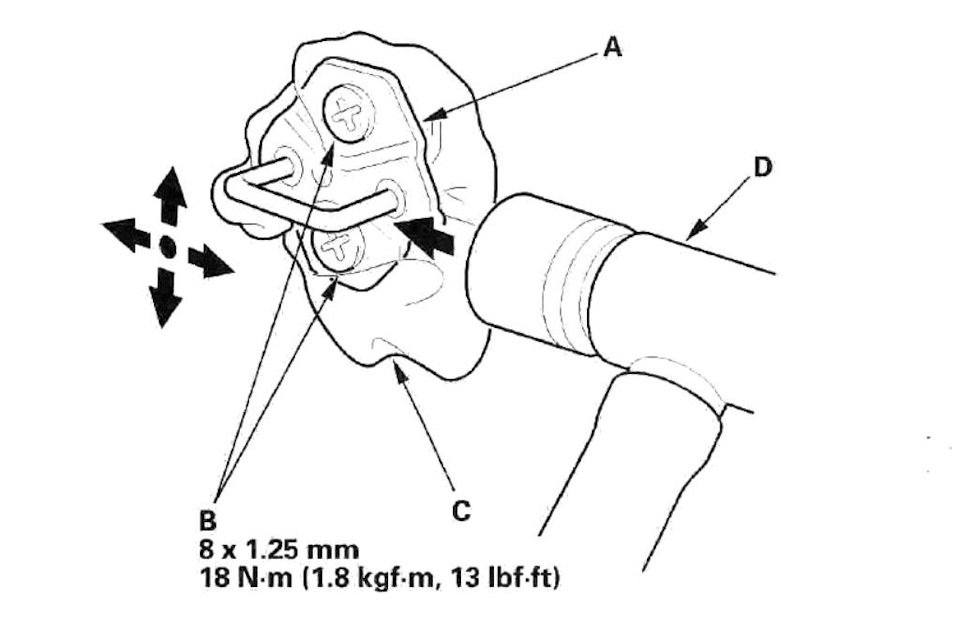

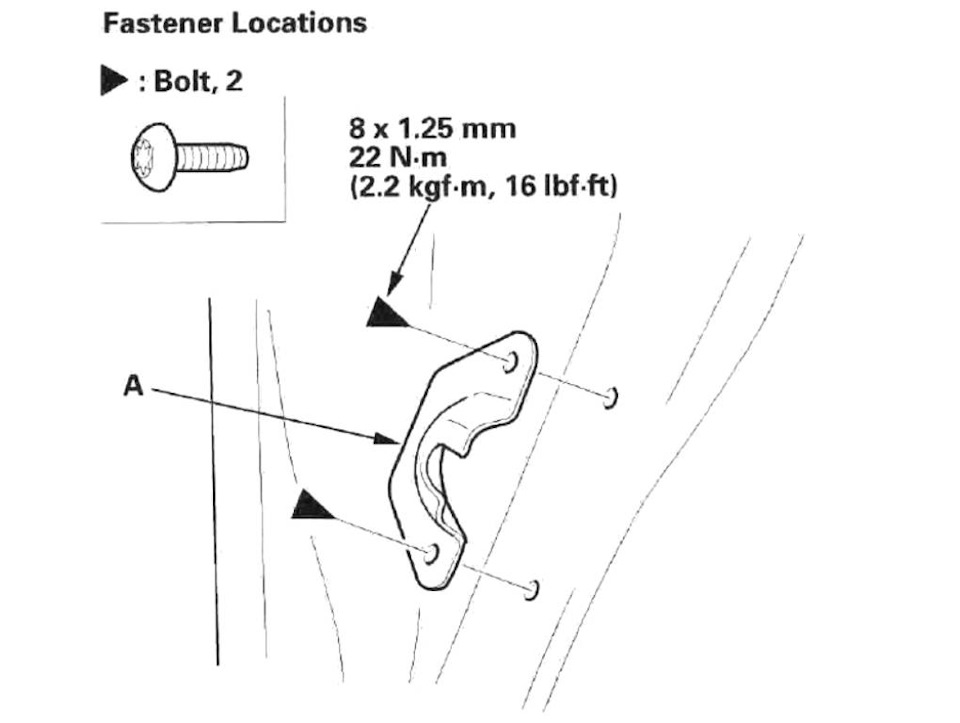

При необходимости, отрегулируйте положение скобы замка двери.

1.Для этого, ослабьте болты крепления скобы замка двери.

2.Отрегулируйте положение скобы, постукивая по ней молотком.

3.Затяните болты после регулировки.

ПРИМЕЧАНИЕ: Чтобы поджать нижний край пассажирской двери, можно попробовать подрегулировать нижнюю скобу. Она при регулировке двигается наружу и вовнутрь кузова.

ПРИМЕЧАНИЕ: Все петли имеют небольшой запас по перемещениям.

ПРИМЕЧАНИЕ: Проблема стука водительской и задней левой дверей, особенно при проезде по кочкам и ухабам (по ощущениям так, что задняя дверь неплотно цепляется за петли и болтается. Самые звонкие стуки идут от верхней петли) отрегулировать можно:

1. корректировкой верхней петли «фомкой»;

2. заменой уплотнения левой задней двери (если оно рваное).

Регулировка задней боковой двери.

Положите ветошь на пяту домкрата, чтобы предотвратить повреждение двери в процессе регулировки положения двери.

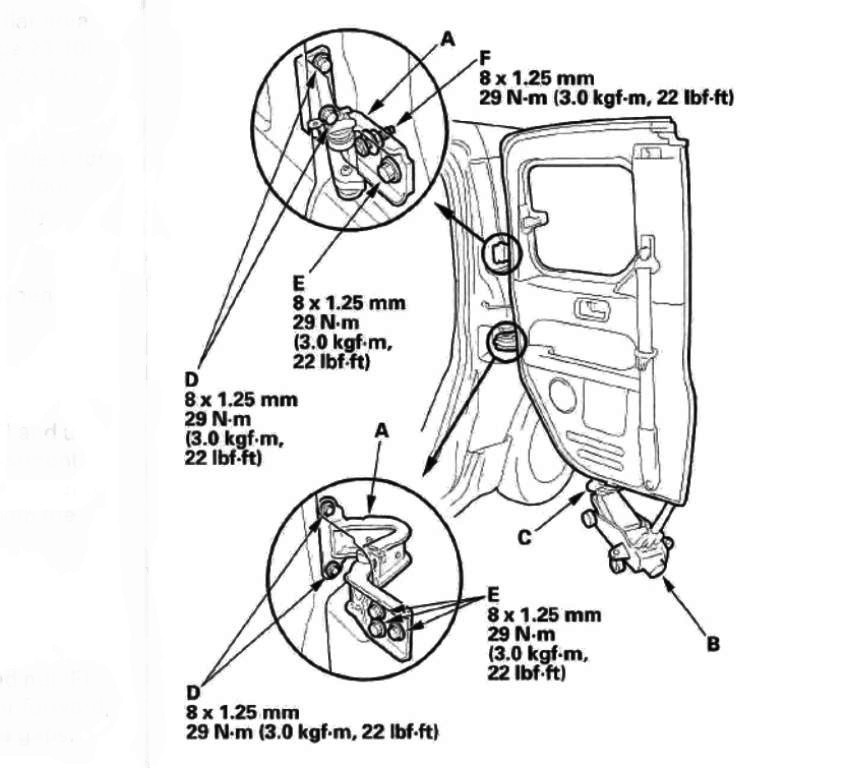

Для регулировки вертикального положения двери ослабьте болты крепления петли двери, как показано на рисунке 3.

Двигая дверь вперед-назад, добейтесь равенства зазоров по вертикали.

Снимите внешнюю отделку задней стойки.

Снимите отделку заднего крыла.

Снимите верхнюю отделку задней стойки.

Для регулировки горизонтального положения двери, ослабьте болты и гайку крепления петли двери.

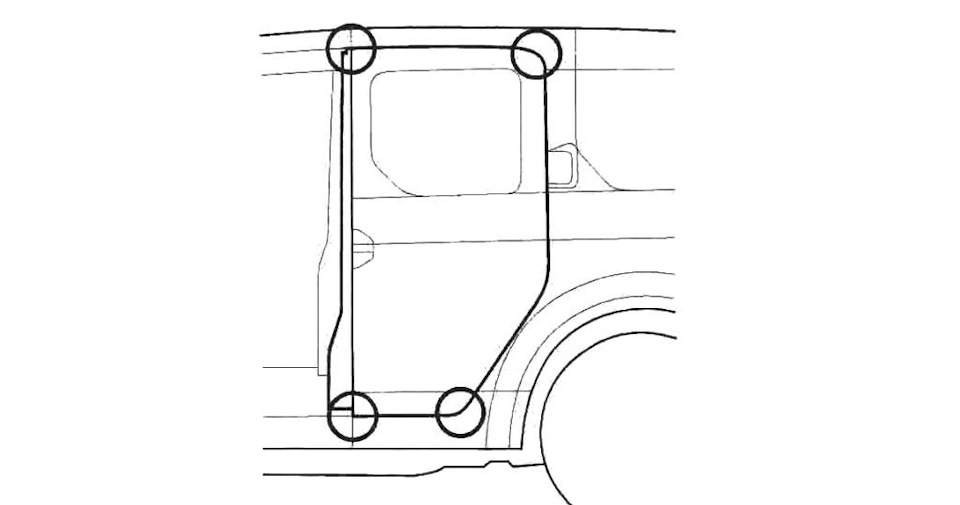

Отрегулируйте положение задней боковой двери как показано на рисунке 3.

Затяните болты и гайку после регулировки.

Закройте заднюю боковую дверь.

Убедитесь, что замок двери закрывается без щелчка и что зазор между кузовом и задней боковой дверью одинаков по всему периметру дверного проема.

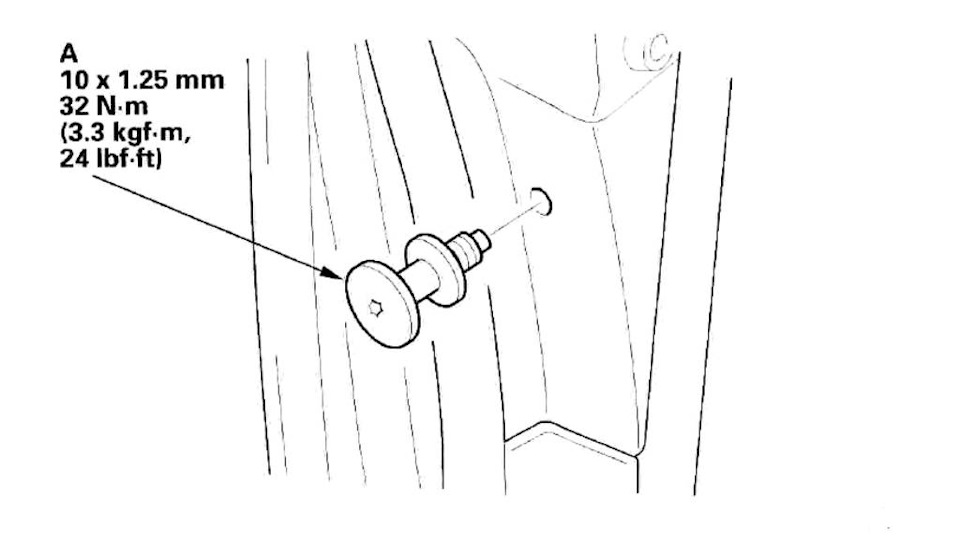

При необходимости, отрегулируйте положение верхней и нижней скобы.

Закройте переднюю дверь.

Убедитесь, что замок двери закрывается без щелчка и что зазор между кузовом и передней, задней боковой дверью одинаков по всему периметру дверного проема.

Читайте так же:
Отвертка для регулировки карбюратора хускварна 128r

После регулировки верхней и нижней скобы, убедитесь, что верхний и нижний замки открываются одновременно.

При необходимости, отрегулируйте работу синхронизатора верхнего и нижнего замков задней боковой двери.

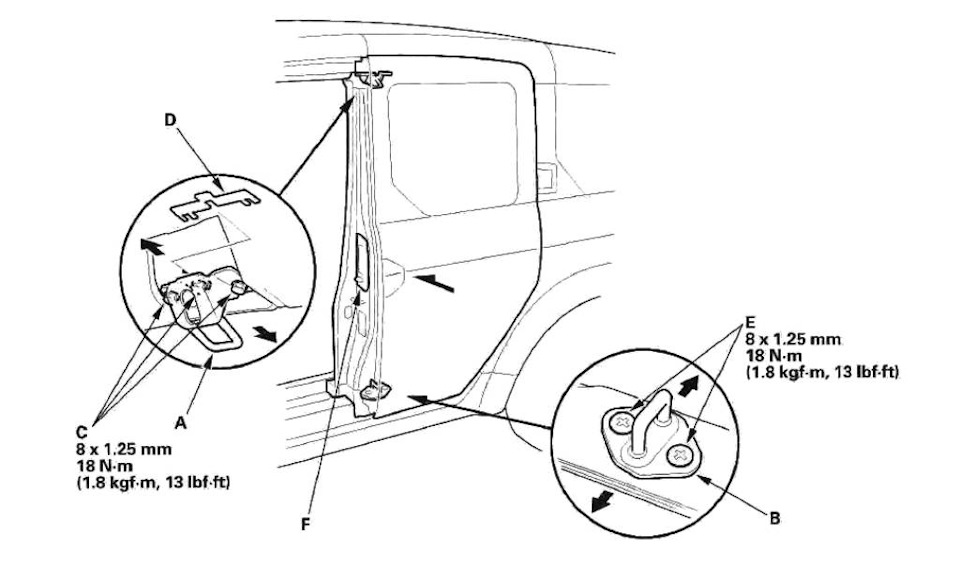

При необходимости, отрегулируйте положение скоб верхнего и нижнего замков двери.

Для этого, снимите крышку с верхней скобы замка.

Снимите отделку порога дверного проема.

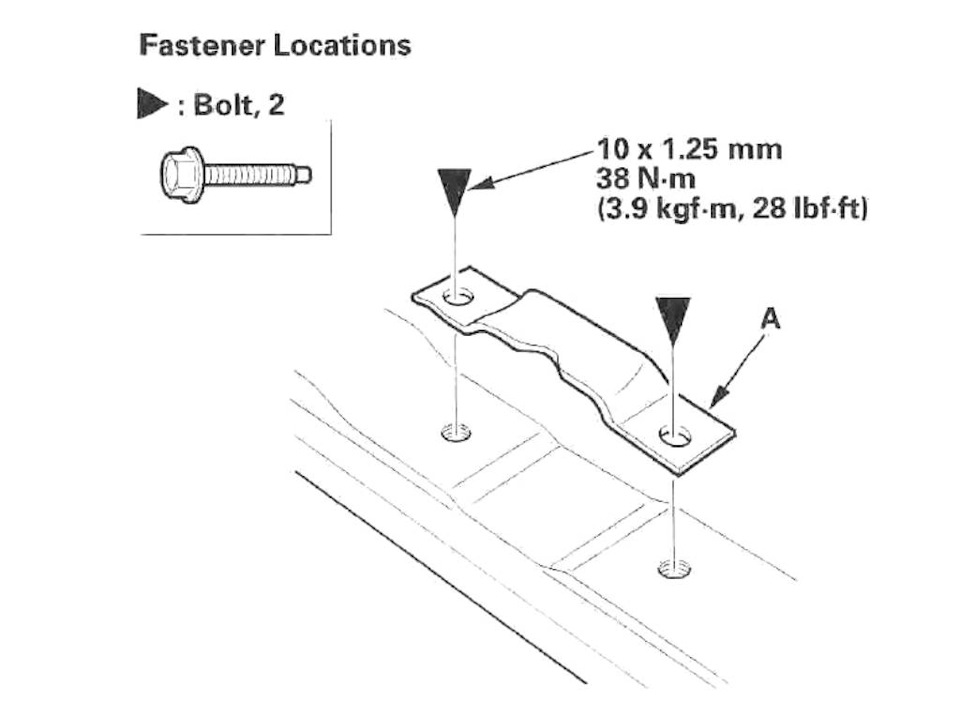

Ослабьте болты крепления верхней скобы и отрегулируйте её положение, как показано на рисунке 4.

При необходимости, установите или снимите прокладку.

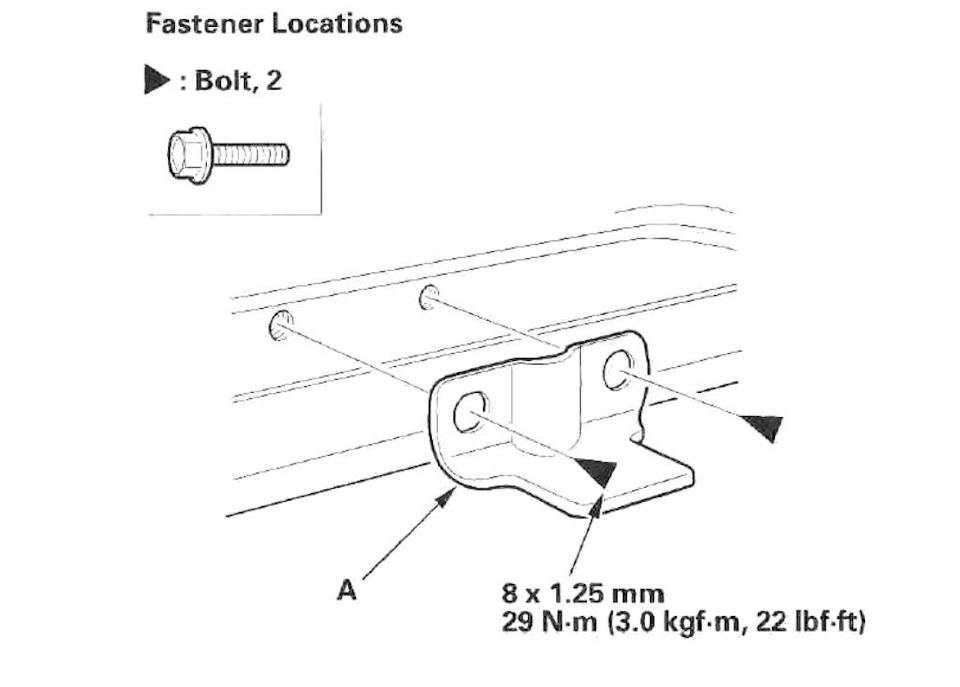

Ослабьте болты крепления нижней скобы и отрегулируйте её положение, как показано на рисунке 4.

Затяните болты и винты после регулировки.

Возьмитесь за ручку и потяните дверь на себя, как показано на рисунке 4.

Убедитесь, что внешняя часть задней боковой двери находиться на одном уровне с поверхностью кузова.

После регулировки верхней и нижней скобы, убедитесь, что верхний и нижний замки открываются одновременно.

При необходимости, отрегулируйте работу синхронизатора верхнего и нижнего замков задней боковой двери.

Снимите отделочную панель задней боковой двери и крышку технологического отверстия.

Установите внутреннюю ручку и затяните винты.

Закройте заднюю боковую дверь.

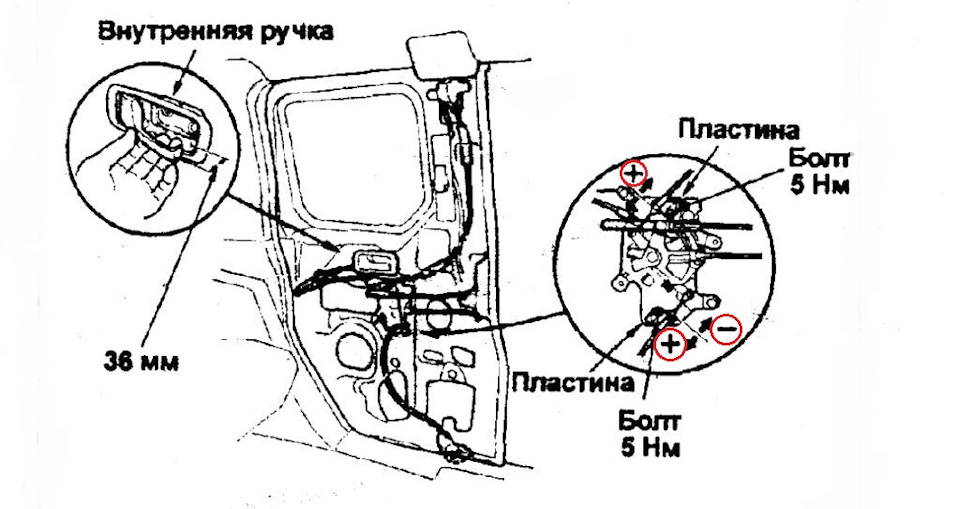

Потяните за внутреннюю ручку двери и убедитесь, что ход ручки составляет 36мм.

Если ход ручки меньше, то ослабьте болты и сдвиньте пластины в направлении «-».

Если ход ручки больше, то ослабьте болты и сдвиньте пластины в направлении «+».
